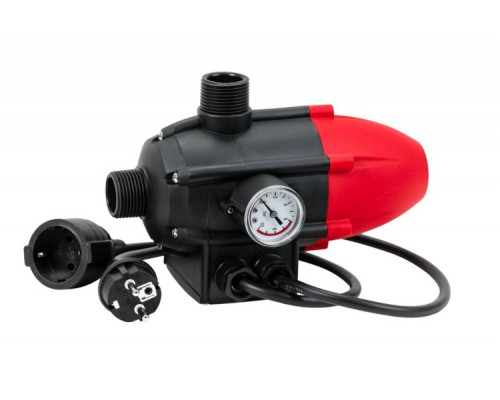

Блок автоматики P.I.T. PHC10-C

Автоматизация работы поверхностного насоса с блоком P.I.T. PHC10-C

Блок автоматики P.I.T. PHC10-C предназначен для управления поверхностными насосами в системах автономного водоснабжения. Это устройство берет на себя функции включения и отключения насосного оборудования, ориентируясь на давление в трубопроводе и расход воды. Модель рассчитана на стандартную однофазную сеть 230 В и подходит для большинства бытовых задач: подача воды из колодца, скважины или накопительной емкости, поддержание давления в системе полива или домашнего водопровода.

Принцип работы и практические сценарии использования

PHC10-C работает в автоматическом режиме. При открытии крана давление в системе падает — блок фиксирует это и запускает насос. Когда расход воды прекращается, давление восстанавливается до заданного уровня, и через короткую задержку насос отключается. Это исключает необходимость ручного управления и защищает оборудование от работы «на сухую» (без воды), что продлевает срок службы насоса.

Устройство подходит для систем, где максимальное давление не превышает 10 атмосфер (10 бар). Это типичный показатель для большинства бытовых поверхностных насосов. Если в вашей системе используется насос мощностью до 1100 Вт (максимальный ток потребления до 10 А), блок PHC10-C сможет управлять им без дополнительных контакторов или реле.

Ключевые особенности и сильные стороны

• Защита от перепадов напряжения. Блок автоматики отслеживает параметры электросети. При скачках напряжения, опасных для электродвигателя насоса, устройство отключает питание. Это предотвращает выход из строя обмоток насоса из-за нестабильной сети, что особенно актуально в загородных домах и на дачах.


• Автоматическое поддержание давления. PHC10-C самостоятельно включает насос при снижении давления и отключает его при прекращении водоразбора. Это обеспечивает постоянное давление в системе без участия пользователя и без необходимости устанавливать гидроаккумулятор большого объема.


• Защита от перегрузок. Если насос работает с превышением номинального тока (например, из-за заклинивания или износа подшипников), блок отключит питание. Это предотвращает перегрев и повреждение двигателя.


• Высокая степень защиты корпуса IP65. Устройство можно устанавливать в помещениях с повышенной влажностью (например, в подвале, приямке или техническом помещении рядом с насосной станцией). Корпус защищен от пыли и водяных струй, что делает его устойчивым к конденсату и случайному попаданию воды.

Ограничения и что учесть при выборе

Блок PHC10-C рассчитан на работу с поверхностными насосами. Для погружных (скважинных) насосов эта модель не подходит, если только не используется в паре с дополнительной защитой от сухого хода и реле давления — уточняйте совместимость у производителя. Максимальная мощность подключаемого насоса — 1100 Вт. Если ваш насос мощнее, потребуется установка промежуточного контактора или выбор блока с большим допустимым током.

Устройство не имеет встроенного гидроаккумулятора и не регулирует давление в широких пределах — оно работает по фиксированным заводским настройкам (обычно 1,5–2,8 атм). Для точной настройки под конкретную систему может потребоваться дополнительное реле давления. Также стоит учитывать, что блок не защищает от гидроударов, поэтому в системе с длинными трубопроводами или высоким статическим давлением рекомендуется устанавливать мембранный гидроаккумулятор.

Габариты устройства (330×150×130 мм) и вес 1,5 кг позволяют закрепить его на стене рядом с насосом или на самой насосной станции. Подключение выполняется через клеммную колодку — для этого потребуется минимальный набор инструментов и базовые навыки электромонтажа.
