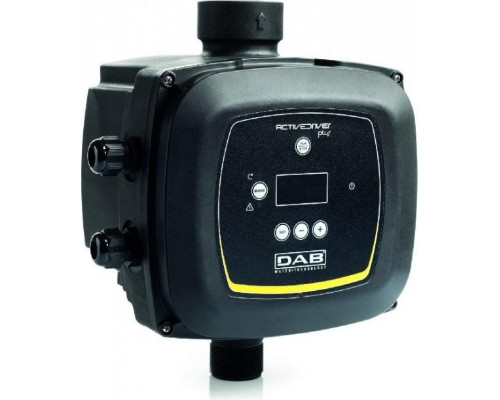

Блок DAB ACTIVE DRIVER PLUS M/M 1.8 dual voltage частотного управления 60170689

Назначение и сфера применения

Блок DAB ACTIVE DRIVER PLUS M/M 1.8/ dual voltage 60170689 представляет собой электронный преобразователь частоты, предназначенный для управления однофазными и трехфазными насосами с мощностью до 1.8 кВт. Это устройство используется в системах водоснабжения, повышения давления, ирригации и других гидравлических установках, где требуется автоматическое поддержание стабильного давления на выходе. Модель ориентирована на работу с насосами, оснащенными стандартными двигателями, и позволяет отказаться от громоздких гидроаккумуляторов и реле давления в большинстве бытовых и полупромышленных систем.

Ключевая особенность — Dual Voltage

Отличительная черта данной версии — поддержка двух диапазонов входного напряжения (dual voltage). Устройство способно работать как от однофазной сети 220-240 В, так и от трехфазной сети 380-415 В. Это делает его универсальным решением для объектов, где тип питающей сети может различаться или планируется смена подключения. При выборе важно убедиться, что насос совместим с используемой схемой питания, так как преобразователь автоматически адаптируется к напряжению на входе, но выходные параметры должны соответствовать двигателю насоса.

Принцип работы и практические возможности

Преобразователь непрерывно отслеживает давление в системе с помощью встроенного датчика и регулирует частоту вращения вала насоса. Это обеспечивает плавный пуск, снижение гидроударов и точное поддержание заданного давления независимо от расхода воды. Основные возможности модели:

• Автоматическое поддержание давления — система сама увеличивает или уменьшает обороты насоса при изменении водоразбора, исключая скачки давления.


• Защита от сухого хода — при отсутствии воды на входе насос отключается, предотвращая поломку.


• Плавный пуск и остановка — снижает механические нагрузки на трубопроводы и насос, продлевая срок службы оборудования.


• Работа без гидроаккумулятора — в большинстве систем можно обойтись без мембранного бака, но для очень малых расходов или компенсации микроутечек его установка может быть рекомендована.

Ограничения и особенности эксплуатации

Модель рассчитана на управление насосами мощностью до 1.8 кВт. При подключении оборудования с большей мощностью преобразователь выйдет из строя или не сможет обеспечить корректную работу. Устройство предназначено для использования в закрытых помещениях или защищенных от влаги и пыли местах — класс защиты корпуса не предполагает установку на открытом воздухе без дополнительного кожуха. Также стоит учитывать, что преобразователь требует правильного заземления и подключения в соответствии с инструкцией производителя, иначе возможны сбои в работе или повреждение электроники.

Комплектация и монтаж

В стандартной поставке присутствует сам блок частотного управления, встроенный датчик давления и необходимые кабельные соединения для подключения к сети и насосу. Вес устройства составляет 4.70 кг, что указывает на наличие массивного радиатора охлаждения — это обеспечивает стабильную работу при длительных нагрузках. При монтаже важно обеспечить достаточную вентиляцию вокруг корпуса, чтобы избежать перегрева силовых элементов. Подключение выполняется по схеме «насос-преобразователь-сеть», при этом настройка параметров давления производится через кнопки на лицевой панели.

На что обратить внимание при выборе

Перед приобретением необходимо проверить соответствие мощности насоса (не более 1.8 кВт) и его тип (однофазный или трехфазный двигатель). Преобразователь поддерживает оба варианта, но для трехфазных насосов требуется соответствующая входная сеть. Также важно учитывать, что модель не предназначена для работы с погружными насосами большой глубины без дополнительных фильтров — наличие песка или механических примесей в воде может быстро вывести устройство из строя. Для систем с постоянным минимальным расходом (например, капельный полив) может потребоваться установка небольшого гидроаккумулятора, чтобы избежать частых циклов пуска-остановки.
