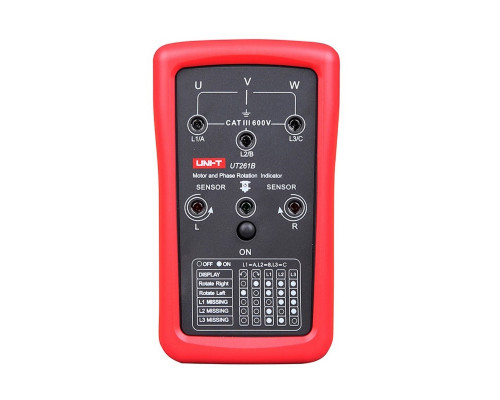

Детектор последовательности фаз UNI-T UT261B

Назначение и сфера применения

Детектор последовательности фаз UNI-T UT261B — это компактный прибор для работы с трехфазными электрическими сетями. Он позволяет быстро определить порядок чередования фаз (прямая или обратная), выявить отсутствие одной из фаз, а также проверить направление вращения электродвигателя. Модель ориентирована на электромонтажников, инженеров по эксплуатации электрооборудования и специалистов сервисных служб, которым требуется оперативная диагностика трехфазных цепей без сложных настроек.

Основные возможности и принцип работы

Прибор подключается к трехфазной сети через три тестовых провода с зажимами «крокодил». Результаты отображаются с помощью трех светодиодных индикаторов:

• Индикатор чередования фаз — показывает, в каком порядке фазы следуют друг за другом (прямой или обратный). Это критически важно при подключении двигателей, компрессоров и другого оборудования, чувствительного к направлению вращения.


• Индикатор отсутствия фазы — сигнализирует об обрыве или потере одной из фаз. Позволяет своевременно выявить неисправность в питающей линии до запуска оборудования.


• Индикатор вращения двигателя — дает информацию о фактическом направлении вращения подключенного электродвигателя, что упрощает пусконаладку и предотвращает аварийные ситуации.

Технические особенности и ограничения

Для корректной работы детектора необходимо, чтобы напряжение в цепи находилось в диапазоне от 90 В переменного тока (минимальное значение). Прибор рассчитан на частоту сети от 15 Гц, что позволяет использовать его не только в стандартных промышленных сетях 50/60 Гц, но и в низкочастотных системах. Питание осуществляется от батарейки типа «Крона» 9 В, которая входит в комплект поставки. Важно учитывать, что детектор предназначен исключительно для трехфазных цепей — для однофазных сетей он не применяется.

Конструкция и комплектация

Корпус прибора выполнен с запасом прочности: он выдерживает падение с высоты до 2 метров, что актуально при работе на объектах с ограниченным пространством или на высоте. В комплект входят три тестовых провода с зажимами «крокодил», батарейка 9 В и защитный чехол. Провода обеспечивают надежный контакт с токоведущими частями, а чехол защищает прибор от загрязнений и механических повреждений при транспортировке. Габариты упаковки (159×57×217 мм) и вес 0,52 кг позволяют носить детектор в стандартном инструментальном кейсе.

На что обратить внимание при выборе

UT261B — это базовый инструмент для проверки последовательности фаз без дополнительных функций (например, измерения напряжения или частоты). Если требуется более детальный анализ параметров сети, стоит рассмотреть многофункциональные модели. Прибор не имеет встроенной защиты от перенапряжения выше указанного диапазона, поэтому подключать его к цепям с напряжением ниже 90 В или выше заявленного предела не следует. Для работы с высоковольтным оборудованием необходимы дополнительные средства защиты и соответствующие классу изоляции приборы.
