Электродвигатель 5Аи 80 А4 1.1/1500 IM 3081

Назначение и область применения

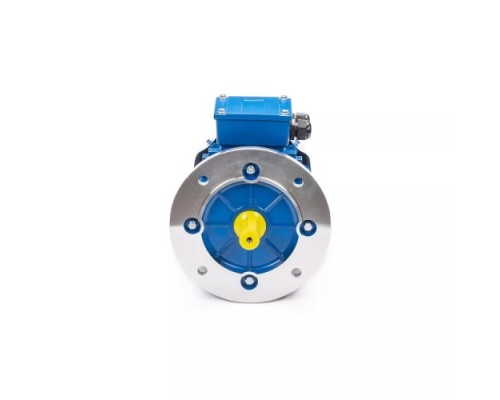

Электродвигатель 5АИ 80 А4 1.1/1500 IM 3081 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов, работающих в продолжительном режиме. Модель с фланцевым исполнением IM 3081 (большой фланец диаметром 200 мм) обеспечивает жёсткое крепление к оборудованию через фланец, что особенно удобно для насосов, вентиляторов, редукторов и станков, где требуется точное позиционирование и компактный монтаж. Мощность 1,1 кВт и частота вращения 1500 об/мин делают эту модель универсальным решением для задач средней интенсивности — от привода конвейеров до сельскохозяйственных машин.

Ключевые технические особенности

Двигатель рассчитан на напряжение 230/380 В (схема подключения «звезда/треугольник») и потребляет ток 4,63 А при 230 В и 2,68 А при 380 В. КПД 77% — стандартный показатель для двигателей этого класса, обеспечивающий приемлемую энергоэффективность при длительной эксплуатации. Степень защиты IP55 означает полную защиту от пыли и защиту от водяных струй, что позволяет устанавливать двигатель в условиях повышенной влажности или запылённости (например, в цехах, на открытых площадках под навесом). Климатическое исполнение У2 допускает работу в умеренном климате при температурах от -40°C до +40°C.

Конструкция и материалы

Статор имеет обмотку с классом нагревостойкости изоляции F (допустимая температура до 155°C), что обеспечивает запас по тепловой стойкости при перегрузках. Корпус двигателя выполнен из чугуна, что гарантирует жёсткость и устойчивость к вибрациям. Клеммная коробка — стальная, ударопрочная, что снижает риск повреждения контактов при механических воздействиях. Крыльчатка охлаждения изготовлена из тугоплавкой пластмассы, устойчивой к высоким температурам и ударам. Подшипники — малошумные, что снижает общий уровень шума при работе.

Габариты и монтаж

Двигатель имеет длину 310 мм, ширину 125 мм и высоту 204 мм (без упаковки), вес — 22 кг. Вал диаметром 22 мм и длиной 50 мм — стандартный для малых и средних нагрузок. Фланцевое исполнение с большим фланцем диаметром 200 мм требует соответствующего посадочного места на оборудовании. При монтаже убедитесь, что ответный фланец имеет диаметр 200 мм и подходящее количество крепёжных отверстий. Двигатель оснащён болтом заземления (начиная с 160 габарита, но у данной модели он предусмотрен конструктивно), что обязательно для безопасной эксплуатации в промышленных сетях.

Комплектация и ограничения

В комплект поставки входят: электродвигатель, руководство по эксплуатации и паспорт. Дополнительные устройства (частотный преобразователь, конденсаторы, кабели, крепёж) приобретаются отдельно. При подключении через частотный преобразователь учитывайте, что двигатель не рассчитан на работу при частоте выше 50 Гц без дополнительного анализа теплового режима. Также не допускается эксплуатация в средах с химически активными газами или взрывоопасной атмосферой без специальной защиты.

Практические рекомендации

• Выбор схемы подключения: при напряжении сети 380 В используйте схему «звезда» (ток 2,68 А), при 230 В — «треугольник» (ток 4,63 А). Неправильное подключение может привести к перегреву или выходу из строя.


• Условия эксплуатации: степень защиты IP55 позволяет устанавливать двигатель в помещениях с высокой влажностью, но не под водой. Для работы на улице рекомендуется дополнительный навес от прямых солнечных лучей и осадков.


• Проверка совместимости: перед покупкой убедитесь, что диаметр вала 22 мм и длина 50 мм соответствуют посадочному месту вашего оборудования. Фланец диаметром 200 мм — стандартный для многих насосов и редукторов, но всегда уточняйте размеры.


• Обслуживание: подшипники не требуют смазки в течение всего срока службы при нормальных условиях. При появлении посторонних шумов или вибраций проверьте крепление и балансировку нагрузки.
