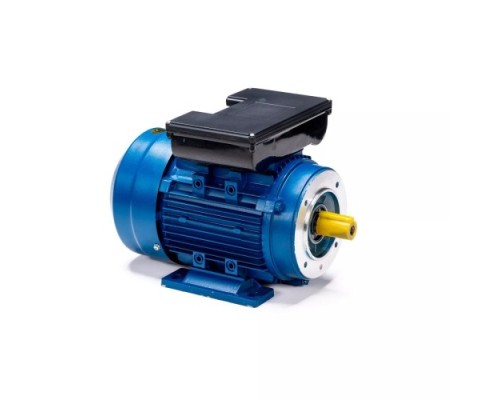

Электродвигатель 5Аи СЕ2 80 A4 IM B34 0.55/1500

Назначение и область применения

Электродвигатель 5Аи СЕ2 80 A4 IM B34 0.55/1500 представляет собой однофазный асинхронный двигатель общепромышленного назначения. Модель предназначена для оснащения бытового и промышленного оборудования: деревообрабатывающих станков, насосов, вентиляторов, компрессоров и других механизмов, требующих стабильного вращения с частотой 1500 об/мин. Исполнение IM B34 (фланцевое с лапами) позволяет устанавливать двигатель как на монтажную плиту, так и через фланец, что расширяет возможности интеграции в оборудование.

Конструктивные особенности и совместимость

Корпус выполнен в соответствии с присоединительными размерами DIN 50347:2003, что гарантирует совместимость с большинством стандартных узлов и механизмов. Модель имеет мощность 0,55 кВт и рассчитана на напряжение 230 В, что делает её пригодной для подключения к однофазной сети без дополнительных преобразователей. Ток статора 4,0 А указывает на необходимость использования соответствующего автоматического выключателя и сечения питающего кабеля (не менее 1,5 мм²).

Практический смысл характеристик

КПД 68% — типичный показатель для однофазных двигателей данной мощности. Это означает, что около 68% потребляемой электроэнергии преобразуется в полезную механическую работу, остальное рассеивается в виде тепла. При выборе учитывайте, что для длительной работы под нагрузкой (например, в насосах) требуется обеспечить достаточное охлаждение — двигатель не предназначен для эксплуатации в замкнутых пространствах без вентиляции. Частота вращения 1500 об/мин (синхронная) обеспечивает номинальный крутящий момент около 3,5 Н·м, что достаточно для приводов с умеренными пусковыми нагрузками.

Габариты и монтажные ограничения

Двигатель имеет компактные размеры: длина 295 мм, ширина 165 мм, высота 200 мм. Вес 8,6 кг позволяет монтировать его на стандартные кронштейны без усиления. Обратите внимание: фланец IM B34 требует точного совпадения посадочных отверстий с ответной частью механизма. Перед установкой убедитесь, что вал двигателя (диаметр и длина) соответствует параметрам подключаемого оборудования — стандартный вал для типоразмера 80 обычно имеет диаметр 19 мм.

Условия эксплуатации

Модель рассчитана на работу в умеренном климате при температуре окружающей среды от -15 до +40 °C. Не допускается использование в условиях повышенной влажности, запылённости или в агрессивной среде без дополнительной защиты. Для уличной установки требуется кожух или размещение в защищённом корпусе. При подключении обязательно используйте конденсатор (не входит в комплект) — его ёмкость подбирается под конкретную нагрузку, обычно 10-16 мкФ для данной мощности.
