Назначение и область применения

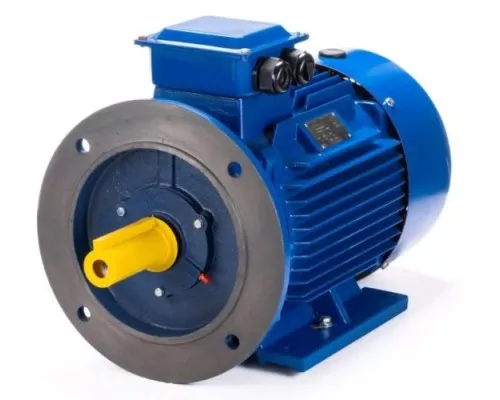

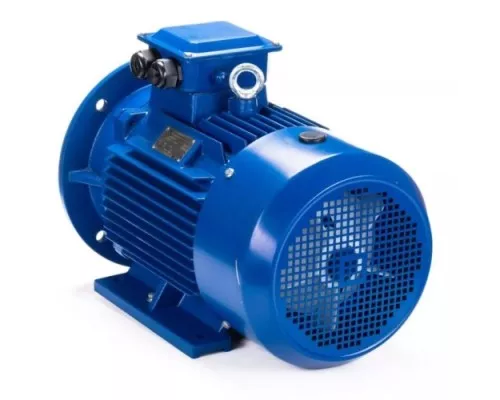

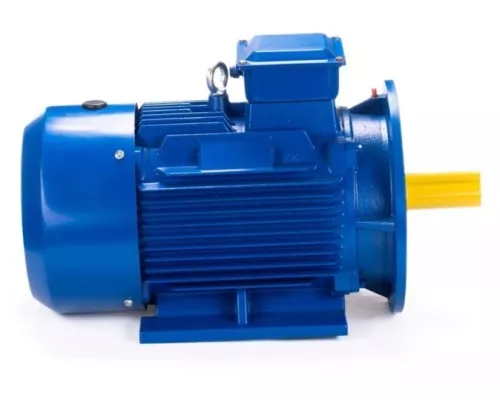

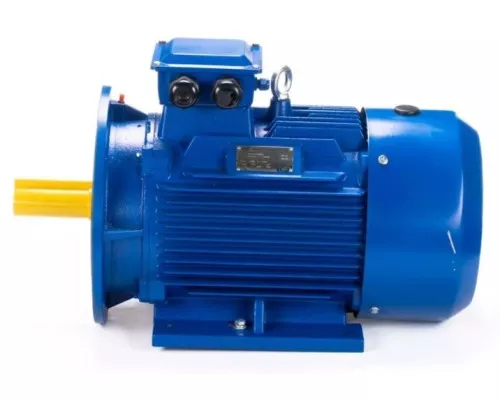

Электродвигатель ESQ 132 S8-SDN- IM B35 2.2/750 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов, требующих низкой частоты вращения (750 об/мин) при мощности 2,2 кВт. Модель относится к общепромышленной серии ESQ и подходит для продолжительной работы в стандартных условиях без агрессивных сред. Благодаря пониженной скорости вращения, двигатель оптимален для оборудования, где высокая частота оборотов не требуется или нежелательна: ленточные конвейеры, тихоходные насосы, вентиляторы, смесители, сельскохозяйственные и строительные механизмы. Конструктивное исполнение IM B35 (фланец на лапах) позволяет устанавливать двигатель как на горизонтальную поверхность, так и с креплением через фланец, что расширяет варианты монтажа.
Ключевые особенности конструкции
Двигатель выполнен с учётом стандартов ГОСТ и IEC (DIN), что обеспечивает совместимость с большинством европейского и отечественного оборудования. Корпус защищён по классу IP55 — это означает полную пылезащиту и защиту от водяных струй, что позволяет эксплуатировать двигатель в условиях повышенной влажности, на открытых площадках или в помещениях с загрязнённой атмосферой без дополнительного укрытия. Обмотка статора имеет класс нагревостойкости F (допустимая температура до 155 °C), что даёт запас по тепловой нагрузке при пиковых режимах или при работе в жарком климате. В конструкции используются малошумные подшипники, что снижает уровень шума при работе, а также ударопрочная стальная клеммная коробка и пластмассовая крыльчатка охлаждения, устойчивая к механическим повреждениям.
Практический смысл характеристик
Мощность 2,2 кВт и частота вращения 750 об/мин определяют, что двигатель подходит для механизмов с высоким крутящим моментом на низких оборотах — это важно для пуска под нагрузкой и стабильной работы при переменной загрузке. КПД 77,7% — средний показатель для двигателей данной мощности и тихоходного исполнения; он означает, что около 22% энергии теряется в виде тепла, что необходимо учитывать при расчёте вентиляции в закрытых шкафах или машинных отделениях. Ток статора (10,48 А при схеме «звезда» 400 В и 6,06 А при схеме «треугольник» 230 В) указывает на то, что двигатель рассчитан на работу в сетях с напряжением 230/400 В. Важно: для подключения к трёхфазной сети 380/400 В используется схема «звезда», а для сети 220/230 В — «треугольник». Неправильный выбор схемы приведёт к неполному использованию мощности или перегрузке.
Габариты и монтажные особенности
Двигатель имеет длину 504 мм, ширину 216 мм, высоту 348 мм и вес 45 кг. Такие размеры характерны для тихоходных двигателей с увеличенным числом полюсов (8 полюсов). При проектировании привода необходимо учитывать, что из-за низкой скорости вращения и большего веса по сравнению с быстроходными аналогами той же мощности, требуется надёжное крепление — лапы и фланец должны быть зафиксированы на жёстком основании. Исполнение IM B35 предполагает, что фланец имеет отверстия для крепления со стороны вала, что удобно для установки на редуктор или непосредственно на механизм. Вал двигателя — стандартный для данного типоразмера, но перед заказом рекомендуется уточнить его диаметр и наличие шпоночного паза для совместимости с муфтой или шкивом.
Что важно учесть при выборе
Данная модель не предназначена для частотного регулирования без дополнительных мер — стандартный двигатель без встроенного энкодера и усиленной изоляции может перегреваться при длительной работе на низких частотах от преобразователя частоты. Для работы с частотником рекомендуется использовать двигатели с принудительным охлаждением или с классом изоляции выше F. Также стоит обратить внимание, что при напряжении сети 400 В двигатель потребляет ток 6,06 А, а при 230 В — 10,48 А, поэтому сечение питающего кабеля и номинал автоматического выключателя должны выбираться с учётом пусковых токов (обычно в 5–7 раз выше номинальных). Двигатель поставляется с паспортом и руководством по эксплуатации, но без дополнительных комплектующих (муфт, шкивов, кабельных вводов) — их необходимо приобретать отдельно.
Характеристики
Габариты и вес
