Назначение и область применения
Электродвигатель ESQ 160 MB8-SDN- IM B35 5.5/750 01.05.220479 — это трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода промышленного оборудования с продолжительным режимом работы. Модель мощностью 5.5 кВт и частотой вращения 750 об/мин относится к тихоходным двигателям, что делает её оптимальным выбором для механизмов, требующих высокого крутящего момента на низких оборотах без использования дополнительных редукторов. Типовая область применения — привод насосных агрегатов, вентиляторов, компрессоров, транспортёров, смесителей и другого оборудования в системах вентиляции, водоснабжения, сельском хозяйстве и строительстве.
Конструктивные особенности и исполнение

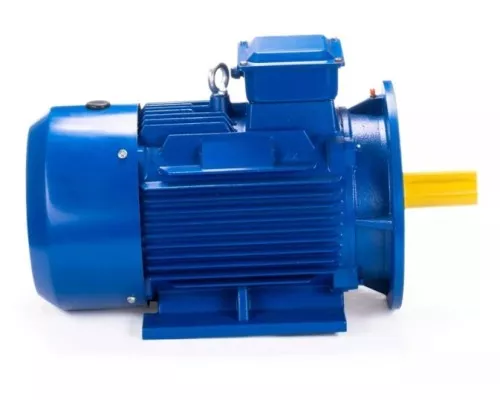

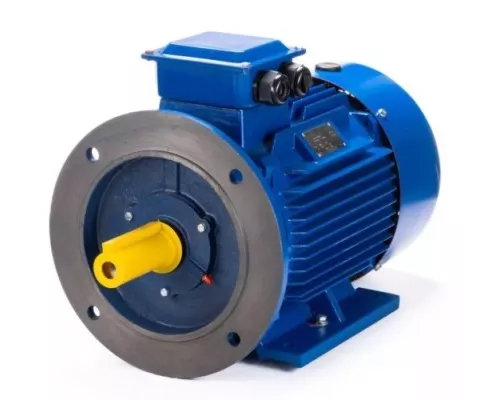

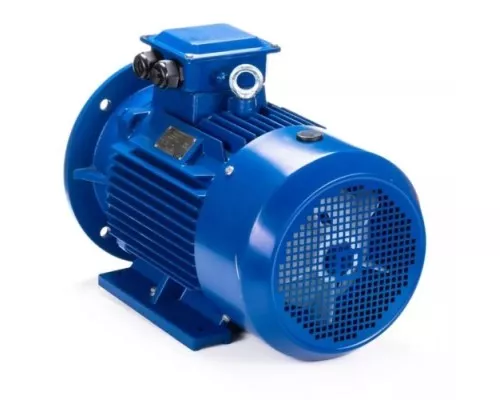

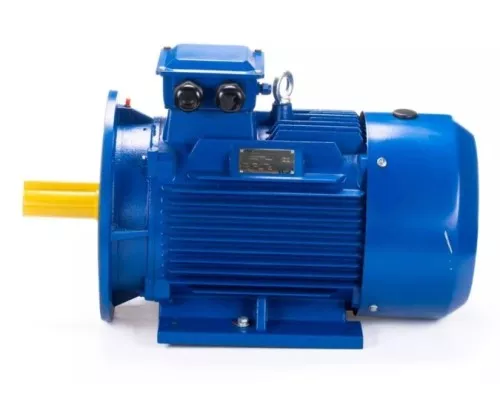

Модель выполнена в монтажном исполнении IM B35 — это фланцевый двигатель с лапами, что позволяет устанавливать его как на фундаментную плиту (через лапы), так и с фланцевым креплением к рабочему механизму. Такая универсальность упрощает интеграцию в существующие узлы оборудования. Корпус двигателя рассчитан на степень защиты IP55, что обеспечивает пылевлагозащиту, достаточную для работы в условиях повышенной запылённости и влажности, включая неотапливаемые помещения и уличные установки под навесом. Класс нагревостойкости изоляции обмотки статора — F (допустимая температура до 155 °C), что гарантирует устойчивость к тепловым перегрузкам при длительной эксплуатации. Подшипники малошумные, что снижает уровень вибрации и шума в рабочей зоне.
Электрические параметры и подключение
Двигатель рассчитан на напряжение 400/660 В — это означает возможность подключения обмоток статора по схеме «звезда» или «треугольник» в зависимости от питающей сети. При стандартном трёхфазном напряжении 400 В обмотки соединяются треугольником, при 660 В — звездой. Номинальный ток статора при напряжении 400 В составляет 13.6 А, при 660 В — 7.82 А. Эти данные важны для выбора автоматических выключателей, контакторов и сечения питающего кабеля. Коэффициент полезного действия (КПД) 83.1% — показатель, характерный для двигателей данной мощности и скорости, обеспечивающий приемлемую энергоэффективность при длительной работе.
Габариты и масса
Двигатель имеет длину 613 мм, ширину 254 мм и высоту 415 мм (без упаковки). Масса составляет 106 кг — это тяжёлое оборудование, требующее надёжного крепления и, при необходимости, использования грузоподъёмных механизмов для монтажа. При планировании установки учитывайте, что для обслуживания и замены подшипников потребуется доступ к задней и передней частям корпуса. Клеммная коробка выполнена из ударопрочной стали, что защищает контактную группу от механических повреждений. Начиная с 160 габарита, предусмотрен болт заземления — его наличие обязательно для безопасной эксплуатации.
Практические ограничения и рекомендации
Модель не оснащена встроенными средствами регулировки скорости — частота вращения 750 об/мин является постоянной (синхронная скорость). Для изменения оборотов потребуется частотный преобразователь, но при этом необходимо учитывать, что при работе на пониженных частотах ухудшается охлаждение двигателя (вентилятор на валу). Двигатель не предназначен для взрывоопасных сред — степень защиты IP55 не гарантирует взрывобезопасность. При выборе учитывайте, что пусковые токи могут в 5–7 раз превышать номинальные, что требует соответствующего запаса по мощности питающей сети и защитной аппаратуры.
Комплектация
В поставку входит сам электродвигатель, паспорт изделия и руководство по эксплуатации. Дополнительные элементы (частотные преобразователи, редукторы, муфты, кабели) приобретаются отдельно. Перед монтажом необходимо проверить соответствие напряжения сети и схемы соединения обмоток, указанных в паспорте.
