Назначение и сфера применения

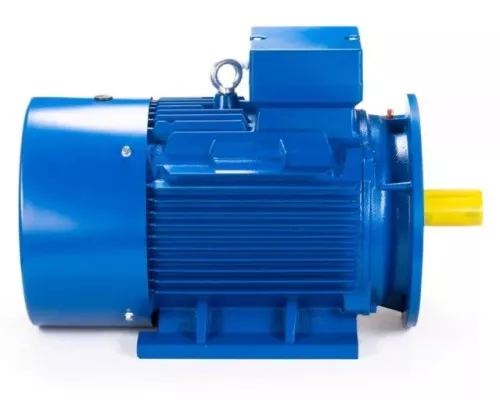

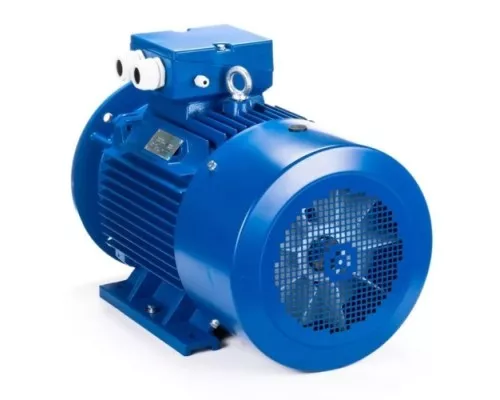

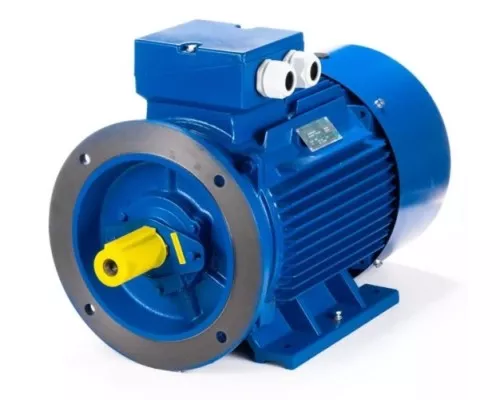

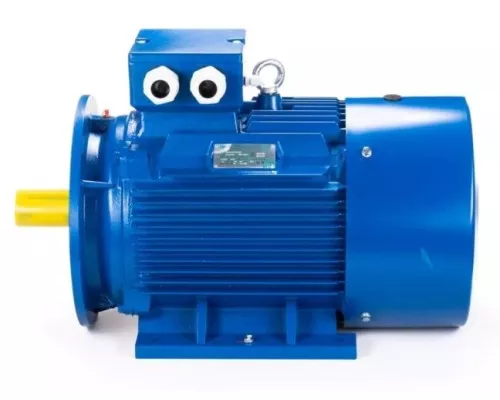

Электродвигатель ESQ 180 M2-SDN- IM B35 22/3000 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода промышленного оборудования с продолжительным режимом работы. Модель мощностью 22 кВт и частотой вращения 3000 об/мин относится к высокооборотным решениям, что определяет её использование в механизмах, требующих стабильной работы на повышенных скоростях. Конструктивное исполнение IM B35 (фланцевое с лапами) позволяет устанавливать двигатель как на фундаментную плиту, так и на фланец подключаемого агрегата, что расширяет варианты монтажа.
Двигатель подходит для комплектации насосов, вентиляторов, компрессоров, станков, дробилок и другого оборудования, где необходима высокая частота вращения рабочего органа. Благодаря унификации по стандартам ГОСТ и IEC, модель совместима с большинством типовых механизмов и устройств, применяемых в промышленности, сельском хозяйстве и строительстве.
Ключевые технические параметры и их практический смысл
Мощность 22 кВт при 3000 об/мин обеспечивает высокую производительность привода для механизмов, работающих на максимальных оборотах — например, центробежных насосов или вентиляторов высокого давления. Напряжение 400/660 В позволяет подключать двигатель как в сеть 380 В (схема «звезда» или «треугольник»), так и в сети с линейным напряжением до 660 В — это даёт гибкость при интеграции в существующие системы электроснабжения. Ток статора 41 А (при 400 В) и 23,63 А (при 660 В) — ориентир для выбора автоматических выключателей, контакторов и сечения питающего кабеля.
КПД 90,5% — показатель энергоэффективности, близкий к классу IE2. Это означает, что потери энергии при преобразовании электричества в механическую работу относительно невелики, что снижает эксплуатационные расходы при длительной эксплуатации. Однако для задач с особо строгими требованиями к энергосбережению стоит рассмотреть модели с более высоким КПД (IE3, IE4).
Конструктивные особенности и надёжность
Корпус двигателя выполнен с классом защиты IP55, что гарантирует защиту от пыли и водяных струй — это обязательное условие для работы в условиях повышенной запылённости или влажности, типичных для производственных цехов, зернохранилищ, насосных станций. Изоляция обмотки статора класса F (допустимая температура до 155 °C) обеспечивает запас по нагреву при длительных нагрузках и перегрузках, продлевая срок службы мотора.
Применение малошумных подшипников снижает уровень вибрации и акустического шума, что важно для оборудования, установленного вблизи рабочих мест. Ударопрочная стальная клеммная коробка защищает контактную группу от механических повреждений, а пластиковая крыльчатка охлаждения устойчива к ударам и коррозии. Начиная с 160 габарита предусмотрен болт заземления — на данной модели (180 габарит) он присутствует, что упрощает заземление корпуса.
Особенности монтажа и эксплуатации
Исполнение IM B35 предполагает два способа крепления: на лапы (для установки на раму или плиту) и на фланец (для прямого соединения с редуктором или рабочим колесом насоса). Это удобно при замене двигателя на существующем оборудовании, если посадочные размеры фланца и расположение лап совпадают. Габаритные размеры без упаковки: длина 698 мм, ширина 279 мм, высота 460 мм — перед установкой стоит проверить доступное пространство в монтажном отсеке.
Вес двигателя 165 кг — это необходимо учитывать при выборе подъёмного оборудования и несущей способности опорной конструкции. Для подключения требуется трёхфазная сеть с напряжением, соответствующим схеме соединения обмоток (звезда/треугольник). Рекомендуется использовать тепловую защиту и устройство плавного пуска при частых пусках или высоких нагрузках на валу.
Комплектация и документация
В поставку входит паспорт и руководство по эксплуатации, содержащее схему подключения, данные по обмоткам и рекомендации по обслуживанию. Упаковка имеет размеры 800x450x600 мм и вес 195 кг — это учитывается при транспортировке и складировании. Дополнительные аксессуары (частотный преобразователь, тормоз, датчик температуры) не входят в комплект и приобретаются отдельно при необходимости.
На что обратить внимание при выборе
Высокая частота вращения (3000 об/мин) накладывает ограничения на совместимость с механизмами, рассчитанными на меньшие обороты — требуется редуктор или шкивная передача. При работе с частотным преобразователем убедитесь, что двигатель допускает регулировку скорости в нужном диапазоне (стандартные асинхронные двигатели ESQ обычно поддерживают работу с инвертором, но для точной информации обратитесь к документации). КПД 90,5% соответствует энергоэффективности на уровне IE2 — для проектов с требованиями к минимальному энергопотреблению стоит рассмотреть модели с маркировкой IE3.
Характеристики
Габариты и вес
