Электродвигатель ESQ 225 S4-SDN-IM B35 37/1500 01.05.222316

Назначение и сфера применения

Электродвигатель ESQ 225 S4-SDN- IM B35 37/1500 01.05.222316 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода промышленного оборудования с продолжительным режимом работы. Модель мощностью 37 кВт и частотой вращения 1500 об/мин (синхронная частота) относится к среднемощным общепромышленным двигателям. Она подходит для механизмов, требующих стабильного крутящего момента и длительной эксплуатации без перегрузок: насосов, компрессоров, вентиляторов, транспортёров, дробилок, металлорежущих станков и сельхозмашин. Благодаря унифицированным присоединительным размерам по стандартам IEC (DIN) и ГОСТ, этот двигатель совместим с большинством типового оборудования без дополнительной доработки посадочных мест.

Конструктивные особенности и исполнение

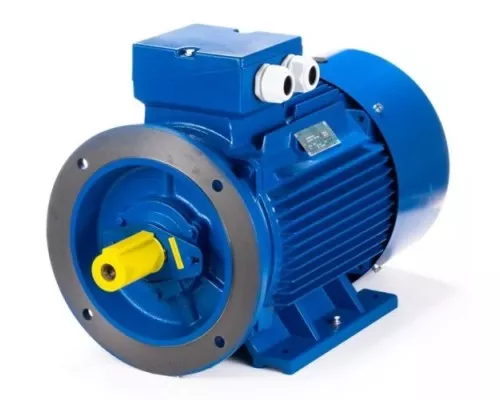

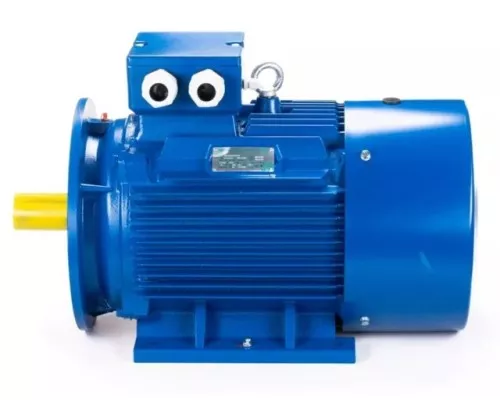

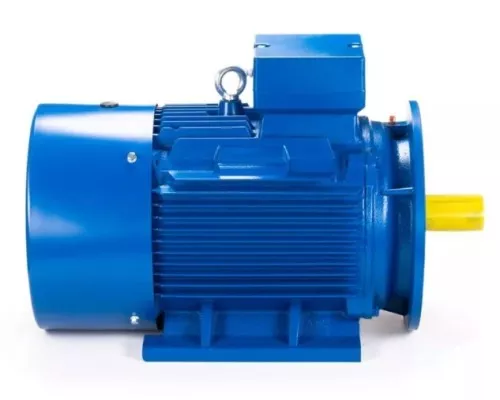

Модель выполнена в монтажном исполнении IM B35 — это означает, что двигатель имеет фланец на переднем щите и лапы для крепления. Такая комбинация обеспечивает жёсткую фиксацию как на фундаментной плите, так и через фланец к агрегату, что особенно важно для механизмов с высокими нагрузками на вал или при необходимости точного соосного соединения. Габарит 225 S4 указывает на высоту оси вращения 225 мм и длину станины S (короткая), а также на четырёхполюсное исполнение (1500 об/мин).

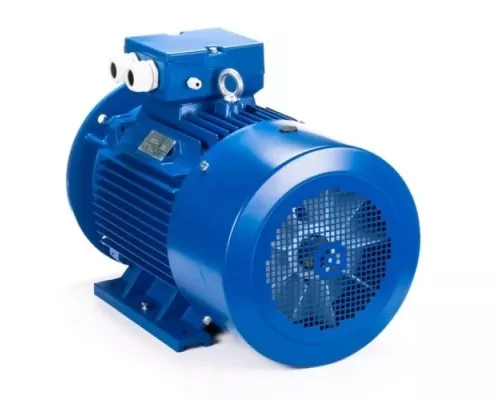

Корпус двигателя выполнен из чугуна, что обеспечивает механическую прочность и устойчивость к вибрациям. Клеммная коробка — стальная, ударопрочная, с удобным доступом для подключения кабеля. Крыльчатка охлаждения изготовлена из ударопрочной пластмассы, что снижает риск повреждения при случайных ударах. Степень защиты IP55 позволяет эксплуатировать двигатель в условиях повышенной влажности, пыли и воздействия водяных струй — например, на открытых площадках или в неотапливаемых цехах. Класс нагревостойкости изоляции F (до 155 °C) даёт запас по температуре при длительной работе и допускает кратковременные перегрузки без риска выхода из строя обмотки.

Электрические параметры и подключение

Двигатель рассчитан на два номинальных напряжения: 400/660 В (схемы соединения обмоток «звезда» и «треугольник»). При напряжении сети 400 В обмотки подключаются треугольником, при 660 В — звездой. В стандартной промышленной сети 380–400 В двигатель работает в схеме «треугольник», обеспечивая номинальный ток статора 70,2 А. Если сеть имеет линейное напряжение 660 В, используется схема «звезда», и ток снижается до 40,44 А. Это важно учитывать при выборе автоматического выключателя, контактора и теплового реле защиты — они должны соответствовать рабочему току в схеме подключения. КПД 92% означает, что из 37 кВт потребляемой мощности полезная механическая мощность на валу составляет около 34 кВт, что характерно для современных энергоэффективных двигателей данного типоразмера.

Габариты, масса и особенности монтажа

Двигатель имеет длину 809 мм, ширину 356 мм и высоту 560 мм (без упаковки). Масса — 258 кг, что требует использования грузоподъёмного оборудования для установки. При монтаже необходимо обеспечить надёжное крепление лапами и фланцем к раме или фундаменту, а также предусмотреть зазор для свободного доступа к вентилятору охлаждения. Вал двигателя (предположительно диаметром 60 мм по стандарту для габарита 225) должен быть соосно соединён с валом приводимого механизма через муфту — допустимый радиальный и осевой люфт регламентируется инструкцией. Подшипники — малошумные, закрытого типа, не требуют дополнительной смазки в течение длительного срока эксплуатации. Для заземления предусмотрен болт на корпусе (начиная с 160 габарита), что обязательно для соблюдения требований электробезопасности.

Комплектация и документация

В поставку входит сам электродвигатель, паспорт изделия и руководство по эксплуатации. В документации указаны электрические схемы подключения, параметры защиты, моменты затяжки болтов и периодичность обслуживания. Дополнительные аксессуары (муфты, шкивы, датчики вибрации, тормозные устройства) приобретаются отдельно и не входят в комплект.

Практические ограничения и рекомендации

• Режим работы: двигатель рассчитан на продолжительный режим S1 (непрерывная работа при номинальной нагрузке). Для работы с частыми пусками, реверсами или торможением требуется проверка допустимого числа включений в час.


• Перегрузочная способность: при кратковременных перегрузках (до 1,5–2 раз от номинала) двигатель способен работать без повреждений, но длительная перегрузка свыше номинального тока приведёт к перегреву обмотки.


• Частотное регулирование: для работы с преобразователем частоты необходимо убедиться, что изоляция обмотки и подшипники рассчитаны на импульсные перенапряжения (стандартная изоляция класса F обычно допускает работу от ПЧ, но для длительного срока службы при высоких частотах переключения рекомендуется установка фильтров).


• Условия окружающей среды: при температуре окружающего воздуха выше +40 °C или на высоте более 1000 м над уровнем моря требуется снижение номинальной мощности (пересчёт по таблицам из руководства).


• Защита: обязательна установка автоматического выключателя с характеристикой D или K, теплового реле и устройства защиты от обрыва фаз. Номинальный ток защиты выбирается по рабочему току в схеме подключения (70,2 А для 400 В).
