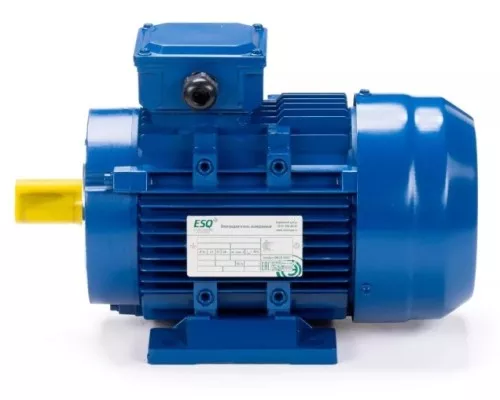

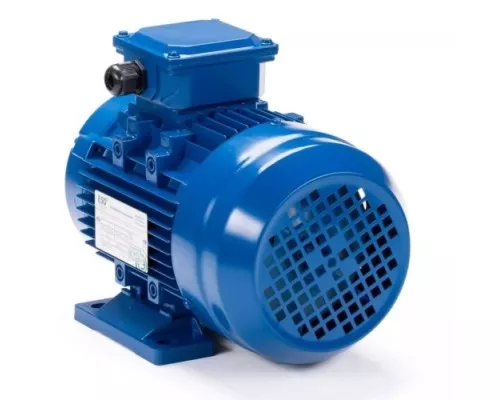

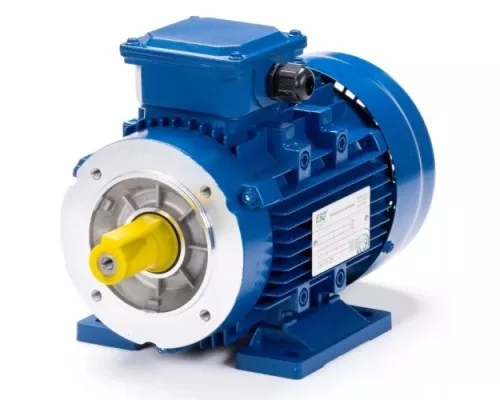

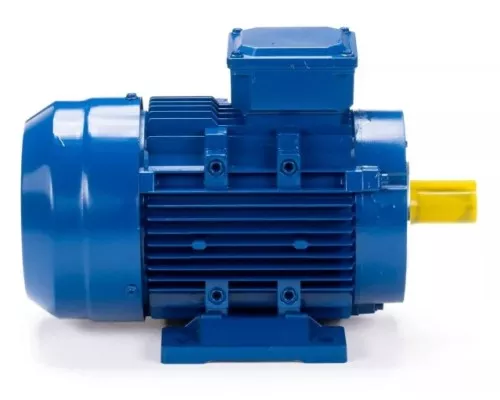

Электродвигатель ESQ 63 A2-SDN-IM B34 0.18/3000

Назначение и область применения

Электродвигатель ESQ 63 A2-SDN- IM B34 0.18/3000 — это компактный трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода механизмов с умеренными нагрузками. Модель относится к общепромышленной серии ESQ и рассчитана на продолжительную работу в стандартных условиях. Благодаря мощности 0,18 кВт и частоте вращения 3000 об/мин двигатель подходит для задач, где требуется высокая скорость вращения при небольшом крутящем моменте: малые насосы, вентиляторы, станки легкой серии, вспомогательное оборудование. Исполнение IM B34 (фланцевое с лапами) позволяет монтировать двигатель как на плоскость через лапы, так и на фланец, что упрощает интеграцию в компактные узлы.

Ключевые технические параметры и их практический смысл

Двигатель работает от трехфазной сети напряжением 230/400 В (схемы подключения «треугольник» и «звезда» соответственно). Ток статора составляет 0,94 А при 230 В и 0,54 А при 400 В — это низкие значения, что снижает нагрузку на питающую проводку и позволяет использовать стандартные автоматические выключатели. КПД 63% — типичный показатель для маломощных двигателей данного габарита; потери энергии компенсируются простотой конструкции и низкой стоимостью эксплуатации. Частота вращения 3000 об/мин (синхронная) обеспечивает высокую производительность для скоростных механизмов, но требует редуктора, если нужен пониженный крутящий момент на выходе.

Конструктивные особенности и надежность

Модель ESQ 63 A2-SDN- IM B34 выполнена в корпусе высотой оси вращения 63 мм, что определяет ее малые габариты: длина 221 мм, ширина 100 мм, высота 133 мм. Вес 4,5 кг делает двигатель удобным для монтажа в ограниченном пространстве. Степень защиты IP55 обеспечивает полную защиту от пыли и защиту от водяных струй, что позволяет устанавливать двигатель в условиях повышенной влажности или запыленности, но не предполагает погружение в воду. Класс нагревостойкости изоляции F (до 155 °C) гарантирует устойчивость к перегреву при длительной работе, а ударопрочная стальная клеммная коробка защищает соединения от механических повреждений. Подшипники малошумные, что снижает уровень вибраций и продлевает срок службы двигателя.

Ограничения и рекомендации по эксплуатации

При выборе этой модели учитывайте, что мощность 0,18 кВт ограничивает применение для тяжелых нагрузок — двигатель не подходит для приводов с высоким пусковым моментом (например, компрессоров или конвейеров с большими инерционными массами). Для подключения к однофазной сети потребуется частотный преобразователь или конденсаторная схема, однако производитель не гарантирует работу в таком режиме без дополнительных расчетов. В комплекте с двигателем поставляются паспорт и руководство по эксплуатации; уточните наличие клеммной коробки с болтом заземления (для габаритов от 160 он стандартен, для данной модели проверьте при получении).

Совместимость и монтаж

Исполнение IM B34 предполагает крепление на фланец с отверстиями и лапы, что позволяет устанавливать двигатель в оборудование с посадочными размерами по стандарту IEC. Фланец подходит для редукторов и насосов с соответствующим присоединительным размером. При монтаже убедитесь, что вал двигателя не испытывает осевых или радиальных нагрузок, превышающих допустимые для данного типоразмера (рекомендуется использовать муфты с компенсацией перекосов). Для охлаждения необходим свободный доступ воздуха к вентилятору на задней крышке — не закрывайте двигатель плотными кожухами без вентиляционных отверстий.

Практические возможности

• Привод малых насосов (циркуляционные, дренажные) с производительностью до 1-2 м³/ч.


• Вентиляторы с низким сопротивлением (например, вытяжные или приточные установки малой мощности).


• Станки легкой серии: сверлильные, точильные, отрезные с нагрузкой до 0,2 кВт.


• Вспомогательные механизмы: заслонки, дозаторы, транспортеры с небольшими грузами.


• Сельскохозяйственное оборудование: зернометатели, малые смесители.
