Электродвигатель ESQ 71A4-SDN-IM B5 0.25/1500

Назначение и область применения

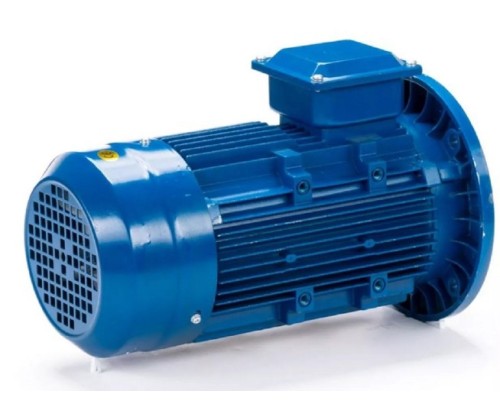

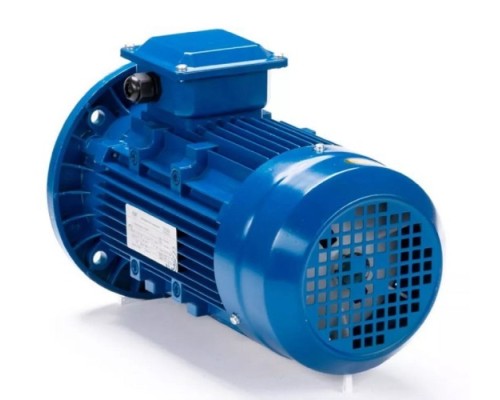

Электродвигатель ESQ 71A4-SDN-IM B5 0.25/1500 — это компактный трехфазный асинхронный двигатель с короткозамкнутым ротором мощностью 0,25 кВт и частотой вращения 1500 об/мин. Модель предназначена для привода механизмов, не требующих высокого пускового момента или регулировки скорости. Благодаря фланцевому исполнению IM B5 (крепление через фланец со стороны выходного вала) двигатель оптимален для установки на оборудование, где требуется жесткое соосное соединение с рабочей машиной: насосы, вентиляторы, компрессоры, конвейеры, станки малой мощности и сельскохозяйственные механизмы.

Конструктивные особенности и исполнение

Двигатель выполнен в стандарте IEC и соответствует требованиям ГОСТ. Корпус изготовлен из ударопрочного материала, крыльчатка охлаждения — из пластика, устойчивого к механическим нагрузкам. Клеммная коробка стальная, обеспечивает надежную защиту контактной группы. Подшипники малошумные, что снижает уровень вибраций и продлевает ресурс работы. Степень защиты IP55 позволяет эксплуатировать двигатель в условиях повышенной влажности и запыленности, включая открытые площадки под навесом.

Электрические параметры и подключение

Номинальное напряжение 230/400 В означает, что двигатель может работать в двух режимах подключения обмоток статора: «звезда» (400 В) или «треугольник» (230 В). Выбор схемы зависит от напряжения питающей сети. При подключении в сеть 230 В (треугольник) номинальный ток составляет 1,41 А, при 400 В (звезда) — 0,81 А. КПД 63% — типичное значение для двигателей малой мощности, при этом потери энергии минимальны для данного класса. Обратите внимание: для запуска и защиты необходимы пусковая аппаратура (контактор, тепловое реле) и автоматический выключатель, рассчитанные на соответствующий ток.

Габариты, вес и монтаж

Двигатель имеет компактные размеры: длина 247 мм, ширина 112 мм, высота 151 мм. Вес нетто составляет 6 кг, что упрощает монтаж и транспортировку. Исполнение IM B5 подразумевает крепление через фланец с отверстиями — это обеспечивает точное позиционирование и жесткую фиксацию на ответной части оборудования. Перед установкой убедитесь, что посадочные размеры фланца и выходного вала соответствуют параметрам вашего механизма. Вал двигателя не имеет шпоночного паза? Уточните комплектацию: стандартно вал поставляется без шпонки, если иное не указано в спецификации.

Условия эксплуатации и ограничения

Класс нагревостойкости изоляции F (до 155 °C) позволяет двигателю выдерживать перегрузки по температуре без потери ресурса. Однако длительная работа при токе выше номинального или в условиях плохого охлаждения (например, при закрытом кожухе) сокращает срок службы. Двигатель не предназначен для частых пусков/остановок или реверсирования без дополнительных устройств. Для плавного пуска рекомендуется использовать преобразователь частоты, но убедитесь, что он совместим с двигателями данного типа (стандартный асинхронный).

Комплектация и документация

В комплект поставки входят паспорт изделия и руководство по эксплуатации, где указаны электрические схемы, параметры подключения и рекомендации по обслуживанию. Дополнительные элементы (шпонка, кабельные вводы, крепеж) приобретаются отдельно. Перед монтажом проверьте соответствие напряжения сети и схемы подключения обмоток, указанной на шильдике двигателя.
