Назначение и сфера применения

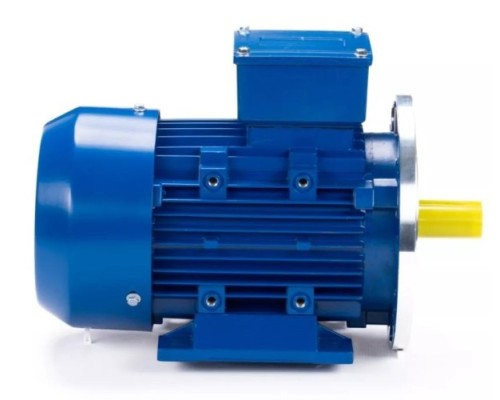

Электродвигатель ESQ 80 B4-SDN- IM B35 0.75/1500 — это трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода промышленных механизмов, работающих в продолжительном режиме. Модель мощностью 0,75 кВт и синхронной частотой вращения 1500 об/мин относится к категории маломощных двигателей, которые востребованы в компактных насосных станциях, вентиляторах, небольших станках, конвейерных линиях и сельскохозяйственном оборудовании. Благодаря унифицированным габаритам и креплениям, двигатель совместим с большинством стандартных редукторов и исполнительных механизмов, что упрощает его интеграцию в существующие системы.
Конструктивные особенности и исполнение
Двигатель выполнен в монтажном исполнении IM B35 — с фланцем на переднем щите и лапами для крепления. Такая комбинация позволяет фиксировать его как на фундаментной плите, так и на ответном фланце оборудования, что удобно при установке в насосы или редукторы. Корпус имеет степень защиты IP55, что гарантирует защиту от пыли и водяных струй, поэтому двигатель подходит для эксплуатации в условиях повышенной влажности и запыленности (например, в цехах, на открытых площадках под навесом).
Класс нагревостойкости изоляции F (до 155 °C) обеспечивает запас по термической стойкости, что продлевает срок службы обмотки при длительных нагрузках. В конструкции используются качественные малошумные подшипники, что снижает уровень вибраций и акустического шума. Крыльчатка охлаждения выполнена из ударопрочной пластмассы, а клеммная коробка — из стали, что повышает механическую прочность узла подключения.
Электрические параметры и подключение
Двигатель рассчитан на напряжение 230/400 В при частоте 50 Гц. Схема подключения обмоток — звезда/треугольник. При напряжении 230 В (треугольник) номинальный ток статора составляет 3,49 А, при 400 В (звезда) — 2,02 А. Это стандартное значение для маломощных трехфазных двигателей, и при выборе автоматического выключателя или теплового реле следует ориентироваться на эти токи. КПД 74,4% — типичный показатель для двигателей данной мощности, что говорит об умеренных потерях энергии при преобразовании электричества в механическое вращение.
Важно учитывать, что для работы двигателя требуется трехфазная сеть переменного тока. Использование в однофазной сети возможно только с дополнительным частотным преобразователем или конденсаторным блоком, однако это снижает пусковой момент и может привести к перегреву. Рекомендуется подключать двигатель через автоматический выключатель с характеристикой C или D, а также через тепловое реле, настроенное на номинальный ток.
Габариты, вес и монтажные ограничения
Двигатель имеет компактные размеры: длина 289 мм, ширина 125 мм, высота 225 мм. Вес без упаковки составляет 11 кг, что делает его удобным для ручной установки и замены. Фланец и лапы соответствуют стандарту IEC, что обеспечивает совместимость с большинством редукторов и насосов типоразмера 80. При монтаже необходимо обеспечить свободный доступ к клеммной коробке для подключения кабеля, а также предусмотреть зазор для циркуляции охлаждающего воздуха вокруг ребристого корпуса. Не рекомендуется устанавливать двигатель в замкнутые кожухи без принудительной вентиляции — это может привести к перегреву.
Комплект поставки и документация
В заводскую упаковку входят паспорт изделия и руководство по эксплуатации. Дополнительные аксессуары (частотный преобразователь, тормозной модуль, датчики) не входят в комплект и приобретаются отдельно. При получении двигателя рекомендуется проверить сопротивление изоляции обмоток относительно корпуса (не менее 0,5 МОм при 500 В) и убедиться в свободном вращении вала от руки — это позволит исключить транспортные повреждения.
Практические рекомендации
- Выбор пусковой защиты: используйте автоматический выключатель на 4–6 А и тепловое реле с диапазоном 1,8–3,5 А для настройки под номинальный ток.
- Подключение: для сети 380 В обмотки соединяйте звездой, для 220 В — треугольником. Не перепутайте схему, чтобы избежать повреждения изоляции.
- Условия эксплуатации: двигатель рассчитан на температуру окружающей среды от -20 до +40 °C и относительную влажность до 95% без конденсации.
- Обслуживание: периодически (раз в 6–12 месяцев) проверяйте затяжку клеммных винтов и состояние подшипников. При появлении постороннего шума или вибрации проводите смазку или замену подшипников.
Модель ESQ 80 B4-SDN- IM B35 0.75/1500 — это надежный и проверенный временем двигатель для типовых промышленных задач, где требуется компактность, умеренная мощность и стабильная работа в продолжительном режиме. Его сильные стороны — универсальность монтажа, защита от внешних воздействий и доступность запчастей. Ограничения связаны с необходимостью трехфазной сети и фиксированной частотой вращения, что при необходимости регулировки скорости потребует установки частотного преобразователя.
