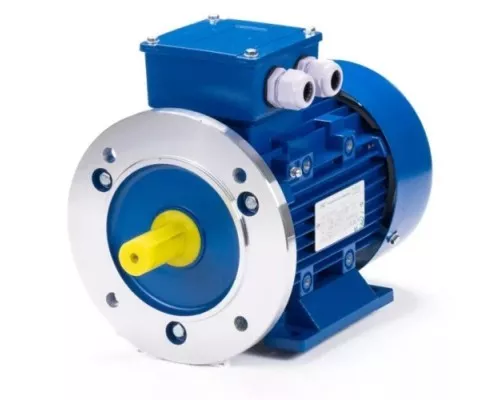

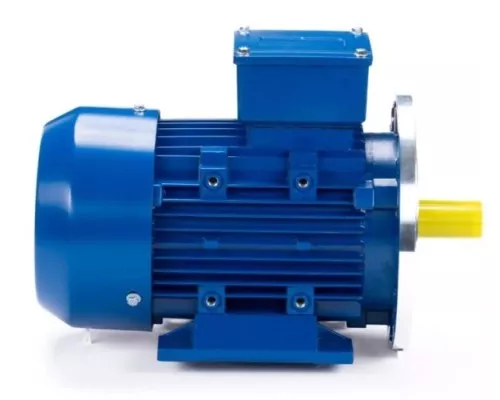

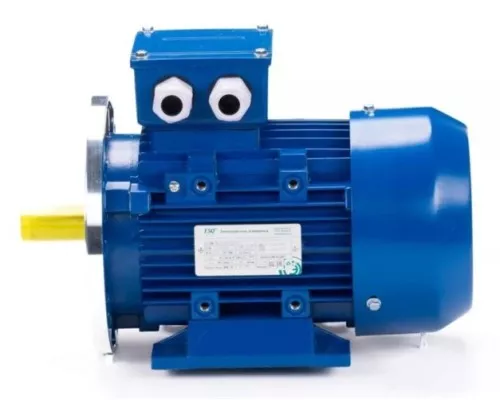

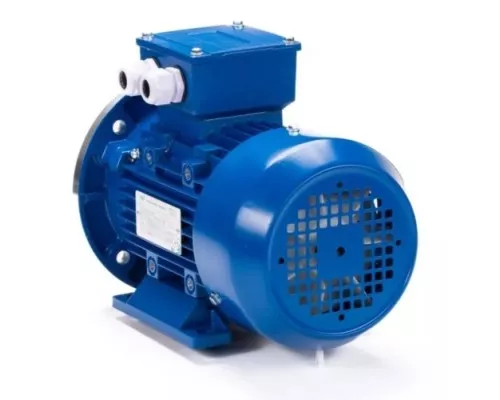

Электродвигатель ESQ 80 C6-SDN-IM B35 0.75/1000 01.05.220583

Электродвигатель ESQ 80 C6-SDN- IM B35 0.75/1000 01.05.220583 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на длительную эксплуатацию в составе промышленного оборудования. Модель относится к унифицированной серии ESQ, которая совместима с широким спектром механизмов: от насосов и вентиляторов до станков и сельскохозяйственной техники. Благодаря мощности 0,75 кВт и частоте вращения 1000 об/мин, этот двигатель подходит для задач, где требуется стабильный крутящий момент на средних оборотах, а не высокая скорость.

Назначение и совместимость

Двигатель предназначен для привода механизмов, работающих в продолжительном режиме (S1) в условиях промышленных цехов, мастерских или на открытых площадках при условии защиты от прямого попадания воды. Модель с исполнением IM B35 означает, что она оснащена фланцем на переднем подшипниковом щите и лапами для крепления к раме. Это даёт возможность установки как горизонтально, так и вертикально (фланцем вниз), что расширяет варианты монтажа в насосных станциях, редукторах или конвейерных линиях.

Электрические параметры и подключение

Двигатель рассчитан на работу от трёхфазной сети переменного тока напряжением 230/400 В. При схеме подключения «звезда» (400 В) номинальный ток составляет 2,4 А, при схеме «треугольник» (230 В) — 4,15 А. Это стандартное значение для двигателей такой мощности, но важно учитывать, что для пуска и защиты потребуется тепловое реле или автомат с соответствующими уставками. КПД 66% — типичный показатель для двигателей малой мощности и низкой синхронной скорости (1000 об/мин), поэтому при длительной работе стоит учитывать тепловыделение и необходимость вентиляции.

Конструктивные особенности

Корпус двигателя выполнен в габарите 80 по стандарту IEC, что обеспечивает унификацию посадочных размеров и вала. Степень защиты IP55 позволяет эксплуатировать мотор в условиях повышенной запылённости и влажности (например, вблизи моек или на улице под навесом). Класс нагревостойкости изоляции F (до 155 °C) гарантирует устойчивость к перегрузкам по току и температуре, что продлевает срок службы при пиковых нагрузках. Подшипники закрытого типа с низким уровнем шума снижают необходимость в частом обслуживании, а ударопрочная стальная клеммная коробка защищает соединения от механических повреждений.

Практические ограничения

При частоте вращения 1000 об/мин двигатель выдаёт крутящий момент около 7,2 Н·м, что достаточно для большинства насосов и вентиляторов, но для механизмов с высокими пусковыми нагрузками (например, дробилок или компрессоров) может потребоваться запас по мощности. Масса 12 кг и габариты (289×125×225 мм) делают модель компактной, но для точного позиционирования при монтаже необходимо учитывать размеры фланца и лап — они соответствуют стандарту B35. В комплект поставки входит паспорт и руководство по эксплуатации, но кабель и клеммы для подключения приобретаются отдельно.

Что важно учесть перед выбором

• Проверьте совместимость по напряжению вашей сети: для схемы «звезда» нужно 400 В, для «треугольника» — 230 В. Если сеть 380 В, двигатель можно подключить только «звездой».


• Убедитесь, что механическая нагрузка не превышает номинальный момент на валу при длительной работе — двигатель не предназначен для частых пусков и реверсов без дополнительных устройств плавного пуска.


• Для работы в условиях высокой влажности или химически активной среды рекомендуется дополнительная защита клеммной коробки (например, герметизация вводов).


• Модель не оснащена встроенным тормозом или энкодером — если требуется точное позиционирование, потребуется внешнее устройство.
