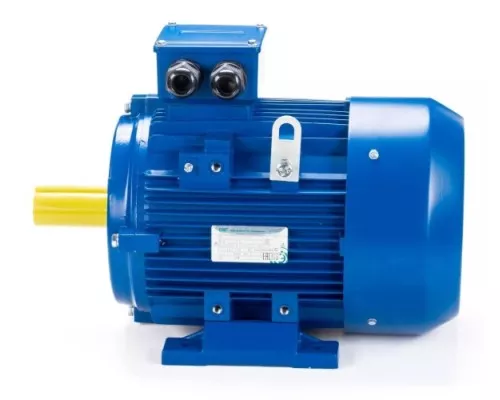

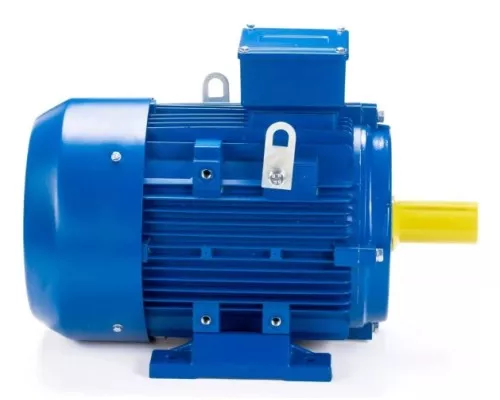

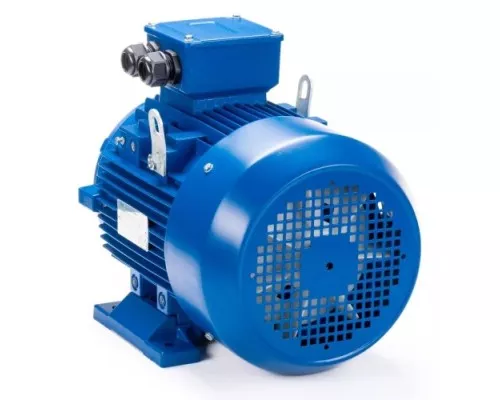

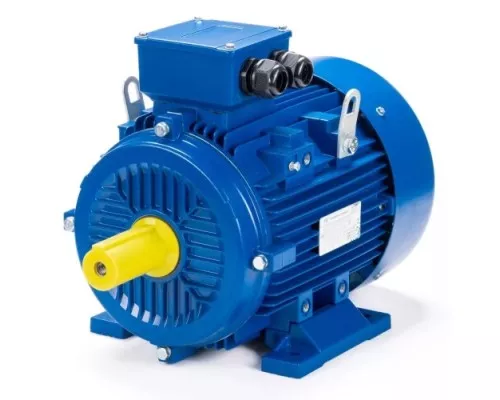

Электродвигатель ESQ 160 MA8-SDN-IM B3 4/750 01.05.222568

Назначение и сфера применения

Электродвигатель ESQ 160 MA8-SDN- IM B3 4/750 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для длительной работы в составе промышленного оборудования. Модель с мощностью 4 кВт и частотой вращения 750 об/мин относится к тихоходным двигателям, что делает её оптимальным выбором для механизмов, требующих высокого крутящего момента при умеренной скорости. Конструктивное исполнение IM B3 (на лапах) предусматривает жёсткое крепление на фундамент или раму. Двигатель подходит для привода насосов, вентиляторов, компрессоров, транспортёров, сельскохозяйственных машин и металлообрабатывающих станков, где важна стабильная работа без резких перегрузок.

Ключевые технические особенности

Модель 160 MA8-SDN выделяется сочетанием низкой скорости вращения и достаточной мощности для привода крупногабаритных механизмов. Частота вращения 750 об/мин (синхронная) обеспечивает плавный пуск и снижает износ редукторов, что актуально для оборудования с прямым приводом. КПД 81,4% — средний показатель для двигателей данного типоразмера, что означает умеренные потери энергии и нагрев при номинальной нагрузке. Напряжение 400/660 В позволяет подключать двигатель как в сеть 380 В (схема «звезда» или «треугольник»), так и в сети с линейным напряжением до 660 В, что расширяет совместимость с разными системами электропитания. Ток статора 10,2 А при 400 В и 5,89 А при 660 В — эти значения нужно учитывать при выборе автоматических выключателей и пусковой аппаратуры.

Конструкция и защита

Двигатель выполнен в корпусе с повышенной степенью защиты IP55, что гарантирует устойчивость к пыли и водяным струям — он пригоден для эксплуатации в условиях повышенной влажности, на открытых площадках или в цехах с абразивной пылью. Класс нагревостойкости изоляции F (до 155 °C) обеспечивает запас по термостойкости, позволяя двигателю выдерживать кратковременные перегрузки без риска повреждения обмоток. В конструкции используются малошумные подшипники, что снижает уровень вибрации и шума при работе. Ударопрочная стальная клеммная коробка защищает контактные соединения от механических повреждений, а пластмассовая крыльчатка охлаждения устойчива к ударам и коррозии. Начиная с 160 габарита, предусмотрен болт заземления для безопасного подключения защитного контура.

Практические ограничения и рекомендации

При выборе этой модели учитывайте её физические размеры: длина 613 мм, ширина 254 мм, высота 415 мм, вес 94 кг (без упаковки). Для монтажа потребуется прочное основание, способное выдержать массу двигателя и вибрационные нагрузки. Двигатель не оснащён встроенным тормозом или датчиками обратной связи — это стандартный общепромышленный мотор для непрерывной работы. При подключении к сети 380 В обязательно используйте схему «звезда-треугольник» или устройство плавного пуска, чтобы ограничить пусковые токи. Модель не предназначена для работы с частотным преобразователем без дополнительных мер (установка фильтров, проверка изоляции на импульсные перенапряжения) — уточните совместимость с конкретным ПЧ. В комплект поставки входят паспорт и руководство по эксплуатации, которые содержат подробные схемы подключения и параметры настройки защиты.

Особенности эксплуатации

Двигатель ESQ 160 MA8-SDN рассчитан на продолжительный режим работы (S1) при номинальной нагрузке. При установке в закрытых помещениях обеспечьте свободный приток воздуха к вентилятору охлаждения — зазор между корпусом и стеной должен быть не менее 100 мм. Для наружного монтажа используйте козырьки или кожухи для защиты от прямого попадания осадков, несмотря на IP55. Подшипники не требуют частого обслуживания, но при работе в запылённой среде рекомендуется периодическая проверка и смазка через каждые 2000 часов. Модель совместима с большинством стандартных муфт и шкивов, но при установке на вал дополнительного навесного оборудования учитывайте допустимую радиальную нагрузку (уточняется в паспорте).
