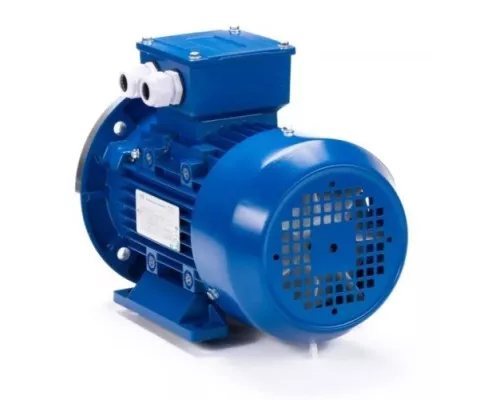

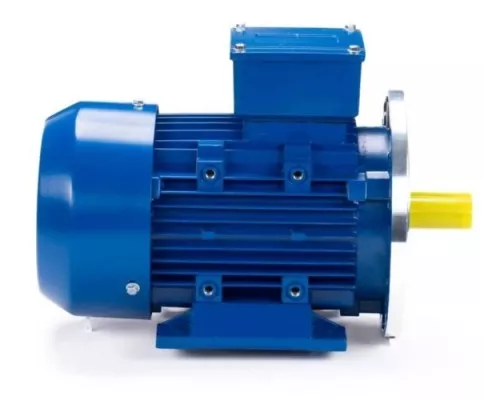

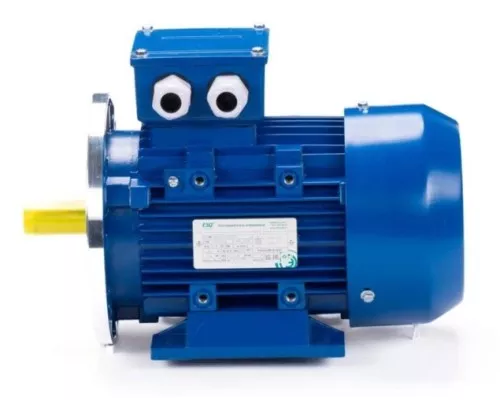

Электродвигатель ESQ 90 L6-SDN-IM B35 1.1/1000

Назначение и сфера применения

Электродвигатель ESQ 90 L6-SDN- IM B35 1.1/1000 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для привода стандартных промышленных механизмов. Модель мощностью 1.1 кВт с частотой вращения 1000 об/мин оптимальна для оборудования, где требуется стабильная работа на средних оборотах без перегрузок. Двигатель подходит для насосов, вентиляторов, компрессоров, транспортёров и станков, где важна продолжительная эксплуатация в условиях цеха или производства.

Конструктивные особенности и исполнение

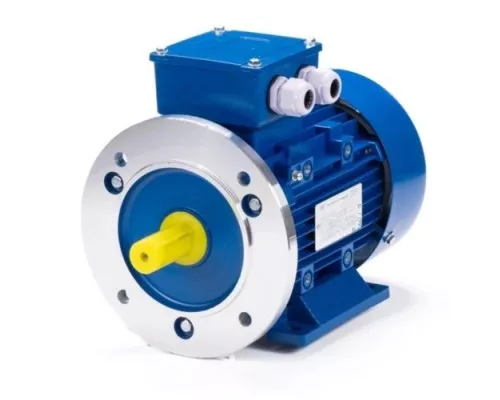

Модель выполнена в монтажном исполнении IM B35 — это фланцевый двигатель с лапами, что позволяет устанавливать его как на горизонтальную поверхность через лапы, так и крепить через фланец к редуктору или оборудованию. Корпус изготовлен из ударопрочных материалов, клеммная коробка — стальная, защищена от механических повреждений. Крыльчатка охлаждения выполнена из ударопрочной пластмассы, что снижает шум и увеличивает срок службы. Степень защиты IP55 гарантирует устойчивость к пыли и водяным струям, поэтому двигатель можно использовать в помещениях с повышенной влажностью или запылённостью.

Электрические параметры и подключение

Двигатель рассчитан на напряжение 230/400 В при частоте сети 50 Гц. Это означает, что для работы от трёхфазной сети 380 В обмотки соединяются звездой, а для сети 220 В (редко встречается в промышленности) — треугольником. Ток статора составляет 5.20 А при 400 В, что важно учитывать при выборе автоматического выключателя и сечения кабеля. КПД 76.2% — средний показатель для двигателя данной мощности и скорости, что обеспечивает приемлемую энергоэффективность при длительной работе.

Практические ограничения и особенности

Модель имеет класс нагревостойкости изоляции F (до 155 °C), что позволяет выдерживать перегрузки без риска повреждения обмоток. Однако при длительной работе с полной нагрузкой необходимо обеспечить достаточное охлаждение — вентилятор на валу эффективен только при вращении. Двигатель не оснащён болтом заземления (он устанавливается начиная с 160 габарита), поэтому для безопасности требуется подключение заземляющего проводника через клеммную коробку. Вес 14 кг делает модель удобной для монтажа вручную, но при установке на вибрирующие механизмы рекомендуется использовать амортизирующие прокладки.

Комплектация и документация

В комплекте с двигателем поставляются паспорт и руководство по эксплуатации, где указаны схемы подключения, допустимые нагрузки и рекомендации по обслуживанию. Дополнительные аксессуары, такие как частотный преобразователь или тормозной модуль, в комплект не входят — их необходимо подбирать отдельно под конкретную задачу. Габариты без упаковки: 346×140×245 мм, что позволяет размещать двигатель в ограниченном пространстве.

Ключевые параметры для выбора

• Мощность 1.1 кВт — подходит для маломощных насосов, вентиляторов и станков, не требующих высокого пускового момента.


• Скорость 1000 об/мин — обеспечивает низкий уровень шума и вибрации, но снижает производительность по сравнению с 1500 об/мин.


• Ток 5.20/3.0 А — при выборе защитной автоматики ориентируйтесь на номинальный ток 5.2 А для сети 400 В.


• Вес 14 кг — облегчает транспортировку и монтаж, но требует проверки прочности креплений.


• Степень защиты IP55 — допускает эксплуатацию в условиях пыли и влаги, но не предназначен для погружения в воду.
