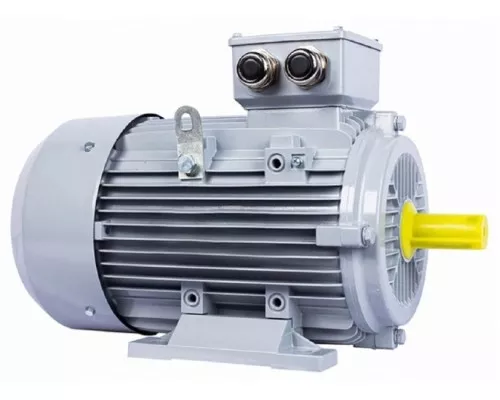

Электродвигатель ESQ PR 100 LA4-SDN-Б1-S12-IE2 IM B3 2.2 кВт 1500 об/мин

Назначение и сфера применения

Электродвигатель ESQ PR 100 LA4-SDN-Б1-S12-IE2 IM B3 2.2/1500 — это трехфазный асинхронный двигатель закрытого исполнения, предназначенный для привода механизмов с постоянной или умеренно переменной нагрузкой. Модель мощностью 2,2 кВт и частотой вращения 1500 об/мин (синхронная частота) оптимальна для компактных вентиляторов, циркуляционных и дренажных насосов, конвейеров малой производительности, станков (токарных, сверлильных) и другого промышленного оборудования, где требуется стабильный крутящий момент при небольших габаритах привода.

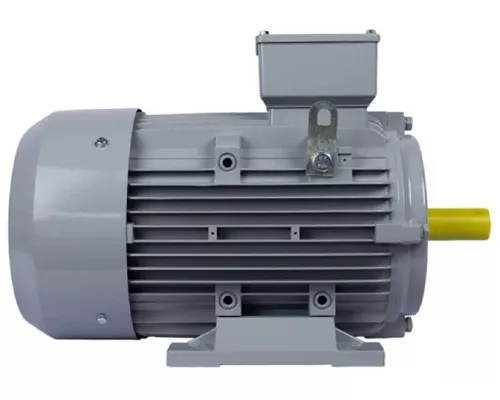

Исполнение IM B3 (на лапах) предполагает монтаж на горизонтальную поверхность или раму. Двигатель подходит для работы в системах с прямым пуском от сети 230/400 В (схема звезда/треугольник) или через частотный преобразователь — при условии использования соответствующего фильтра для защиты обмотки от перенапряжений.

Энергоэффективность и конструктивные особенности

Модель относится к премиум-серии ESQ PR с классом энергоэффективности IE2. КПД 84,3% означает, что при номинальной нагрузке потери энергии минимальны — это снижает нагрев двигателя и затраты на электроэнергию при длительной эксплуатации. По сравнению с двигателями стандартной эффективности (IE1) данная модель позволяет экономить до 15-20% электроэнергии при работе в продолжительном режиме S1.

В конструкции применены оригинальные подшипники SKF, что обеспечивает ресурс работы до 20 000 часов при соблюдении условий смазки. Биметаллические датчики температуры в обмотках статора защищают двигатель от перегрева при перегрузках или несимметрии напряжения — они подключаются к внешнему реле защиты или контроллеру. Металлические кабельные вводы (сальники) обеспечивают надежное уплотнение и фиксацию силового кабеля, что важно для вибронагруженных механизмов.

Практические параметры и ограничения

Номинальный ток статора составляет 8,6 А при напряжении 230 В (схема треугольник) и 5,0 А при 400 В (схема звезда). Это означает, что для подключения к бытовой сети 230 В потребуется пусковой конденсатор или преобразователь частоты, так как двигатель трехфазный. При подключении к трехфазной сети 400 В (звезда) пусковой ток может достигать 35-40 А (кратковременно), что следует учитывать при выборе автоматического выключателя и сечения кабеля (рекомендуется не менее 1,5 мм² по меди).

Габариты без упаковки: 375×160×280 мм (длина/ширина/высота). Масса 24 кг — это стандартный вес для двигателя данной мощности в чугунном корпусе. Корпус закрытого исполнения (IP54 по умолчанию для серии PR) защищает от пыли и брызг, но не допускает погружения в воду или работы в условиях конденсата. Переставные лапы (до 132 габарита) позволяют менять положение двигателя относительно рамы без дополнительной обработки — это упрощает монтаж при замене вышедшего из строя оборудования.

Комплектация и документация

В комплект поставки входит индивидуальный паспорт с протоколом испытаний и руководство по эксплуатации, где указаны схемы подключения, моменты затяжки болтов и периодичность смазки подшипников. Паспорт содержит фактические значения тока, сопротивления обмоток и вибрации, измеренные на заводе — это позволяет проверить соответствие параметров при приемке. Двигатель поставляется без шпонки на валу (шпонка входит в комплект, но не установлена), без кабеля и без клеммных перемычек — их необходимо приобрести отдельно, если требуется смена схемы соединения обмоток.
