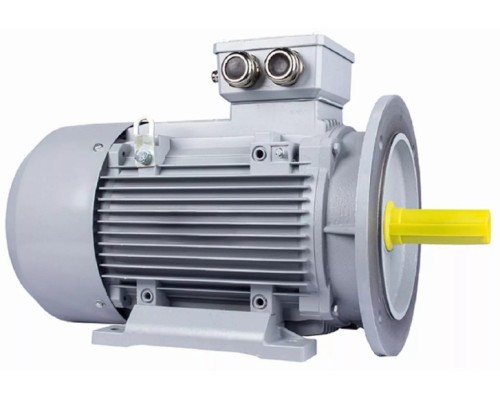

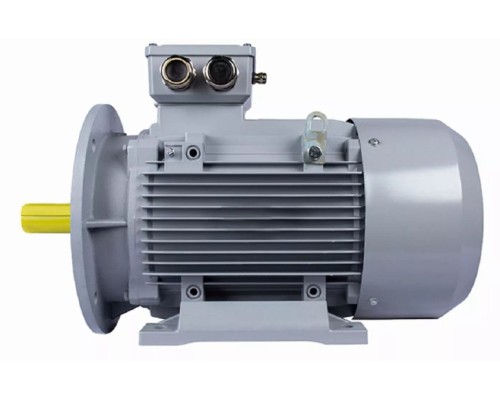

Электродвигатель ESQ PR 132 M4-SDN-Б1-S12-IE3 IM B35 7.6/1500

Назначение и сфера применения

Электродвигатель ESQ PR 132 M4-SDN-Б1-S12-IE3 IM B35 7.6/1500 01.05.02.000143 — это трехфазный асинхронный двигатель закрытого типа из премиальной серии ESQ PR. Модель с мощностью 7,6 кВт и частотой вращения 1500 об/мин предназначена для привода механизмов с умеренными и высокими нагрузками. Благодаря исполнению IM B35 (фланец на лапах) двигатель совместим с оборудованием, где требуется жесткое крепление как на фундамент, так и через фланец — например, в насосах, вентиляторах, компрессорах, конвейерах, дробильно-сортировочных установках и подъемных механизмах. Модель подходит для непрерывной работы в условиях промышленных предприятий, где важна стабильность вращения и устойчивость к перегрузкам.

Энергоэффективность и электрические параметры

Двигатель соответствует классу энергоэффективности IE3, что гарантирует сниженное потребление электроэнергии по сравнению с устаревшими моделями. КПД 90,4% означает, что потери при преобразовании электричества в механическую энергию минимальны — это особенно важно при длительной эксплуатации в системах с постоянной нагрузкой. Номинальное напряжение 230/400 В позволяет подключать двигатель как в трехфазную сеть с линейным напряжением 400 В (схема «звезда»), так и в сеть 230 В (схема «треугольник»). Ток статора 26,7/15,5 А — это рабочие токи при соответствующем способе подключения. Учитывайте, что для пуска и защиты двигателя требуется подбирать автоматический выключатель и тепловое реле с учетом этих значений. Частота вращения 1500 об/мин (синхронная) при номинальной нагрузке обеспечивает стандартную скорость для большинства промышленных механизмов, что упрощает подбор редукторов и шкивов.

Конструктивные особенности и комплектация

Двигатель выполнен в корпусе с высотой оси вращения 132 мм (габарит 132), что соответствует стандартным посадочным размерам для моторов этой мощности. Исполнение IM B35 (фланец на лапах) обеспечивает универсальность монтажа: возможна установка как на раму через лапы, так и на фланец — это расширяет совместимость с оборудованием, где требуется точное позиционирование. В конструкции используются оригинальные подшипники SKF, что увеличивает ресурс работы и снижает вибрации. На всех габаритах до 132 включительно предусмотрены переставные лапы — это позволяет изменять положение двигателя относительно крепежных отверстий без дополнительной обработки. Металлические кабельные вводы обеспечивают надежное соединение с питающим кабелем и защиту от механических повреждений. Биметаллические датчики температуры встроены в обмотки статора — они контролируют перегрев и могут быть подключены к системе защиты для автоматического отключения при превышении температуры.

Габариты, вес и упаковка

Двигатель имеет длину 508 мм, ширину 216 мм и высоту 348 мм без упаковки. Вес составляет 59 кг — это стандартный показатель для двигателей данного габарита и мощности. При проектировании креплений и фундамента учитывайте эти размеры, особенно если мотор устанавливается в ограниченном пространстве или на подвижные платформы. Упаковка (350x400x650 мм, вес 58 кг) защищает двигатель при транспортировке, но при монтаже важно обеспечить доступ для обслуживания и вентиляции — двигатель закрытого исполнения требует свободного отвода тепла.

Особенности эксплуатации и ограничения

Двигатель предназначен для работы в условиях, где не требуется взрывозащита или специальная химическая стойкость — это общепромышленная модель. При подключении к сети 230 В (треугольник) убедитесь, что напряжение соответствует схеме обмоток, иначе возможен перегрев или выход из строя. Для частотного регулирования скорости используйте преобразователь частоты с учетом класса изоляции и возможности работы от ШИМ-сигнала — стандартные двигатели IE3 могут требовать дополнительных фильтров для снижения перенапряжений. В комплекте с двигателем поставляется индивидуальный паспорт и руководство по эксплуатации, где указаны точные параметры подключения и обслуживания. Регулярно проверяйте состояние подшипников и датчиков температуры — это продлевает срок службы и предотвращает аварийные остановки.
