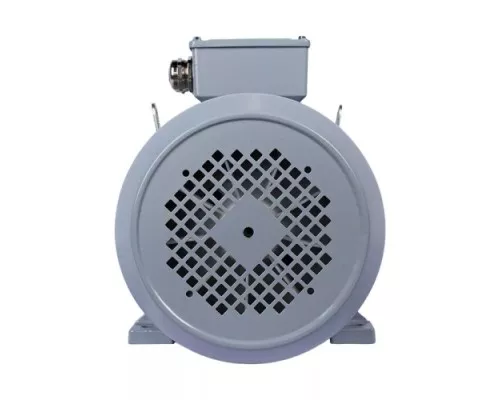

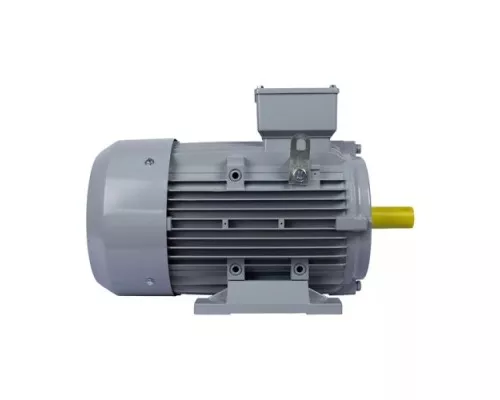

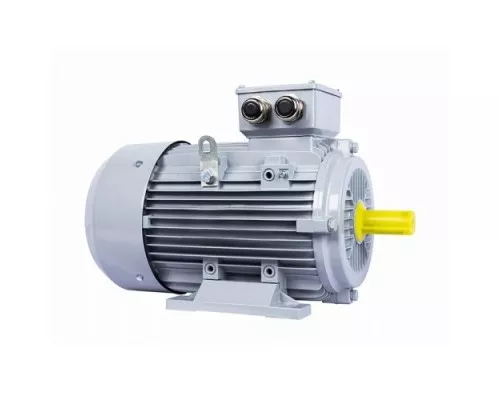

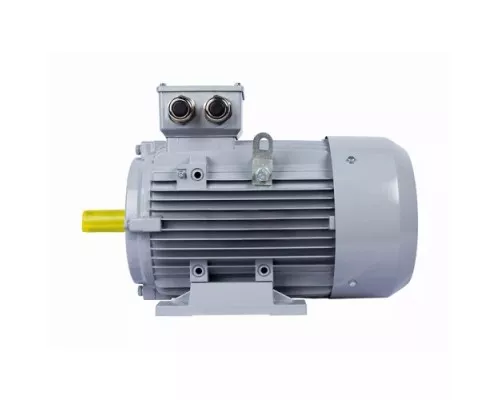

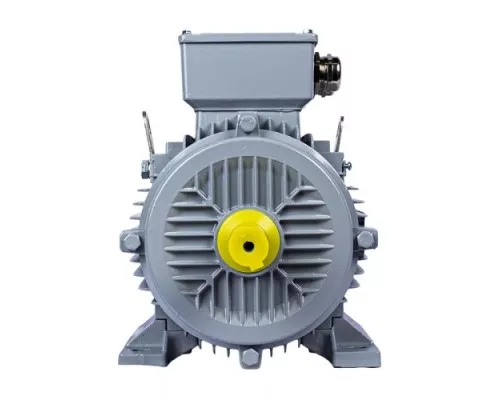

Электродвигатель ESQ PR 160 M6-SDN-Б1-S12-IE3 IM B3 7.6/1000

Назначение и сфера применения

Электродвигатель ESQ PR 160 M6-SDN-Б1-S12-IE3 IM B3 7.6/1000 — это трехфазный асинхронный двигатель закрытого исполнения, предназначенный для привода промышленного оборудования с постоянной или умеренно изменяющейся нагрузкой. Модель с мощностью 7.6 кВт и частотой вращения 1000 об/мин оптимальна для механизмов, требующих высокого крутящего момента на низких оборотах: ленточных конвейеров, шнековых питателей, поршневых компрессоров, центробежных насосов и вентиляторов. Исполнение IM B3 (лапы с горизонтальным валом) подходит для стационарной установки на фундамент или раму.

Энергоэффективность и электрические параметры

Двигатель соответствует классу энергоэффективности IE3, что означает сниженные потери электроэнергии по сравнению с моделями IE2. КПД 89.1% при номинальной нагрузке позволяет сократить эксплуатационные расходы на электроэнергию при длительной работе. Рабочее напряжение 400/660 В предполагает подключение обмоток статора по схеме «треугольник» (400 В) или «звезда» (660 В) — это расширяет совместимость с разными сетями и пусковыми устройствами. Номинальный ток статора 16.8 А при схеме «треугольник» и 9.6 А при «звезде» — учитывайте эти значения при выборе автоматических выключателей и контакторов.

Конструктивные особенности и надежность

Модель относится к премиум-серии ESQ PR, что подтверждается комплектацией оригинальными подшипниками SKF — это обеспечивает ресурс работы до переборки не менее 20 000 часов при соблюдении режимов смазки. Наличие биметаллических датчиков температуры в обмотках статора защищает двигатель от перегрева при перегрузках или ухудшении охлаждения. Корпус выполнен в закрытом исполнении (IP54 по умолчанию для серии PR), что защищает внутренние компоненты от пыли и брызг воды — это важно при эксплуатации в цехах с повышенной запыленностью или влажностью.

Габариты и установка

Двигатель имеет длину 613 мм, ширину 254 мм, высоту 415 мм и вес 118 кг без упаковки. Для монтажа на лапы (IM B3) требуется фундамент или рама, способные выдержать массу и вибрационные нагрузки. Высота вала от основания (осевая линия) для габарита 160 мм стандартизирована — уточните привязку к присоединительным размерам вашего оборудования. Учтите, что при установке в закрытых кожухах или шкафах необходимо обеспечить свободный доступ воздуха для охлаждения — двигатель имеет внешний вентилятор на валу.

Что важно знать при выборе

• Частота вращения 1000 об/мин — это синхронная скорость (4 полюса). Для точного согласования с рабочими механизмами проверьте, требуется ли редуктор или ременная передача.


• Напряжение 400/660 В — двигатель не предназначен для сетей 220 В или 380 В без трансформатора. При подключении к сети 380 В используйте схему «треугольник» (400 В — допустимое отклонение).


• Класс IE3 — требует использования частотного преобразователя с синусоидальным фильтром для снижения риска пробоя изоляции при длительной работе на низких частотах.


• Вес 118 кг — для перемещения и монтажа потребуется подъемное оборудование (таль, кран-балка) грузоподъемностью не менее 150 кг.


• Комплектация — в поставку входит индивидуальный паспорт и руководство по эксплуатации. Кабельные вводы металлические, но кабель питания приобретается отдельно.

Ограничения и особенности эксплуатации

Двигатель рассчитан на работу в условиях умеренного климата (УХЛ4 по ГОСТ) при температуре окружающей среды от -30°C до +40°C. При установке на улице требуется дополнительная защита от прямого попадания осадков. Не допускается работа с частыми пусками (более 10 в час) без принудительного охлаждения — это может привести к перегреву ротора. Для взрывоопасных сред модель не сертифицирована — используйте только в общепромышленных зонах.
