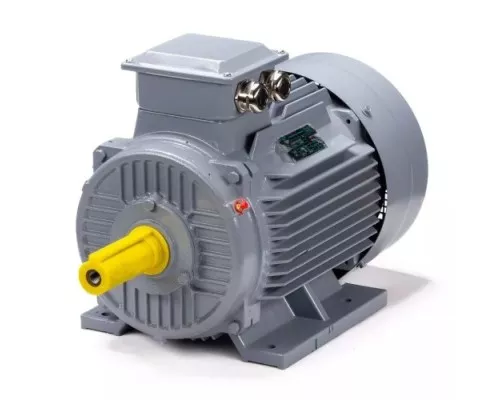

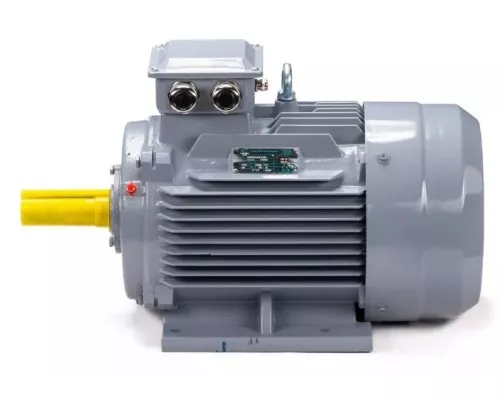

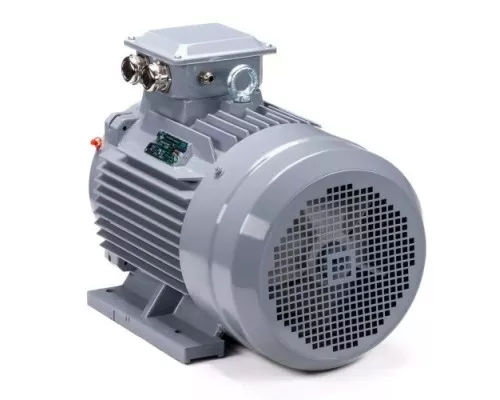

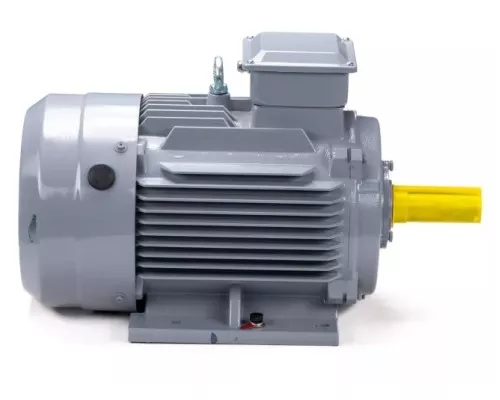

Электродвигатель ESQ PR 200 L4 GST-Б1-S12-IE2 IM 1001 45/1500

Назначение и область применения

Электродвигатель ESQ PR 200 L4 GST-Б1-S12-IE2 IM 1001 45/1500 01.01.223791 — это трехфазный асинхронный двигатель общепромышленного назначения, предназначенный для привода механизмов с постоянной или умеренно переменной нагрузкой. Модель относится к премиальной серии ESQ PR, которая разработана как альтернатива европейским брендам и соответствует стандартам DIN. Двигатель подходит для работы в системах вентиляции, насосного оборудования, компрессоров, конвейеров, дробильно-сортировочной техники, подъемных механизмов и другого оборудования, где требуется стабильный крутящий момент при частоте вращения 1500 об/мин.

Конструктивные особенности и исполнение

Двигатель имеет исполнение IM 1001 — на лапах, что позволяет жестко закрепить его на фундаменте или раме без дополнительных фланцев. Диаметр вала составляет 55 мм, длина вала — 110 мм, что характерно для двигателей 200-го габарита. Вал стандартный, без специальных концевых элементов, поэтому для соединения с нагрузкой потребуется муфта или шкив с соответствующим посадочным отверстием. Степень защиты IP55 обеспечивает полную защиту от пыли и защиту от водяных струй низкого давления, что позволяет использовать двигатель в условиях повышенной влажности, на открытых площадках или в помещениях с высокой запыленностью.

Климатическое исполнение У2 означает, что двигатель рассчитан на эксплуатацию в умеренном климате, в помещениях или под навесом, где возможны колебания температуры и влажности, но исключено прямое воздействие атмосферных осадков. Масса двигателя 260 кг — это крупная и тяжелая единица, требующая надежного фундамента и грузоподъемного оборудования для монтажа.

Энергоэффективность и электрические параметры

Модель имеет класс энергоэффективности IE2, что подтверждается КПД 93,1%. Это означает, что потери энергии при преобразовании электричества в механическую работу минимальны, что снижает затраты на электроэнергию при длительной эксплуатации. Для сравнения, двигатели класса IE1 имеют КПД около 88-90%, поэтому переход на IE2 дает ощутимую экономию при круглосуточной работе.

Ток статора составляет 84,4 А при соединении обмоток в треугольник (напряжение 220 В) и 48,73 А при соединении в звезду (напряжение 380 В). Это важно учитывать при выборе пусковой и защитной аппаратуры: автоматические выключатели, контакторы и тепловые реле должны быть рассчитаны на соответствующий номинальный ток. Двигатель рассчитан на частоту сети 50 Гц и синхронную частоту вращения 1500 об/мин, что при номинальной нагрузке дает фактическую частоту около 1450-1470 об/мин (с учетом скольжения).

Комплектация и дополнительные элементы

В поставку входит сам электродвигатель, руководство по эксплуатации и индивидуальный паспорт с заводскими параметрами. Двигатель оснащен биметаллическими датчиками температуры, встроенными в обмотки статора, что позволяет контролировать перегрев и своевременно отключать двигатель при аварийных режимах. Также установлены оригинальные подшипники SKF, которые обеспечивают низкий уровень шума и вибрации, а также увеличенный межремонтный период. Кабельные вводы выполнены из металла, что повышает надежность и долговечность электрических соединений.

Важно: на данной модели (200-й габарит) переставные лапы не предусмотрены — они доступны только на двигателях до 132 габарита включительно. Поэтому при проектировании крепления необходимо учитывать фиксированное положение лап относительно корпуса.

Практические ограничения и рекомендации

При выборе данного двигателя следует учитывать его массу и габариты: ширина 500 мм, высота 650 мм, глубина 900 мм. Для монтажа потребуется кран или тельфер грузоподъемностью не менее 300 кг. Двигатель не предназначен для работы во взрывоопасных средах или в условиях агрессивных химических веществ — для таких задач необходимы специализированные исполнения. Также стоит обратить внимание на пусковые токи: при прямом пуске они могут в 5-7 раз превышать номинальный ток, что требует соответствующего сечения питающих кабелей и характеристик защитных устройств. Для снижения пусковых нагрузок рекомендуется использовать устройства плавного пуска или частотные преобразователи, если это допускается режимом работы механизма.
