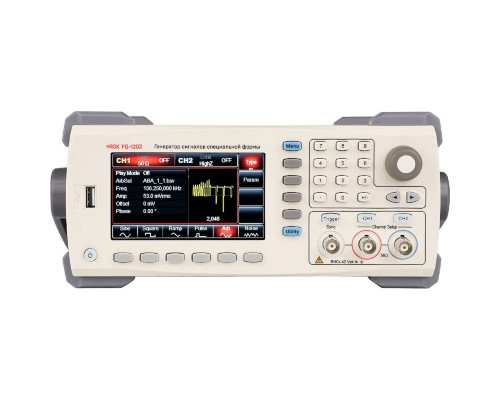

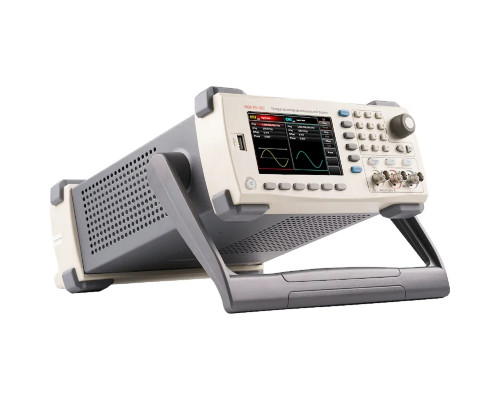

Генератор сигнала специальной формы RGK FG-1202 754620

Генератор сигналов произвольной формы для отладки и ремонта

RGK FG-1202 — это настольный функциональный генератор, предназначенный для формирования электрических сигналов различной формы. Модель 754620 ориентирована на лабораторные работы, настройку аналоговых и цифровых схем, а также диагностику аудиооборудования. Устройство позволяет воспроизводить не только стандартные синусоидальные, прямоугольные и треугольные колебания, но и сигналы специальной формы — например, пилообразные, импульсные или произвольные, задаваемые пользователем. Это делает его полезным инструментом для инженеров, радиолюбителей и сервисных специалистов, которым требуется проверять реакцию устройств на нестандартные входные воздействия.

Практические возможности и сценарии применения

Основная задача генератора — подача тестового сигнала на вход проверяемого устройства. С помощью RGK FG-1202 можно:

• Проверять частотные характеристики фильтров, усилителей и акустических систем, подавая синусоидальный сигнал и наблюдая за выходным откликом.


• Имитировать датчики (например, температуры или давления) с нелинейной характеристикой, используя сигналы произвольной формы.


• Тестировать цифровые входы контроллеров и логических микросхем прямоугольными импульсами с регулируемой скважностью.


• Настраивать генераторы звуковой частоты и модуляторы, оценивая форму сигнала на осциллографе.

Сильные стороны модели — компактность и достаточный для большинства лабораторных задач частотный диапазон. Прибор не требует сложной настройки и готов к работе сразу после подключения к сети. Однако стоит учитывать, что это устройство начального-среднего уровня: оно не предназначено для генерации сверхвысокочастотных сигналов (свыше нескольких мегагерц) или работы с мощными нагрузками.

Особенности конструкции и ограничения

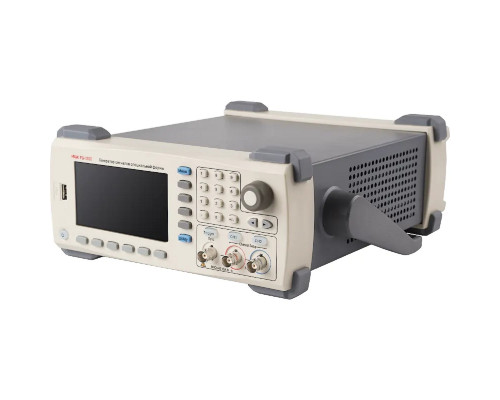

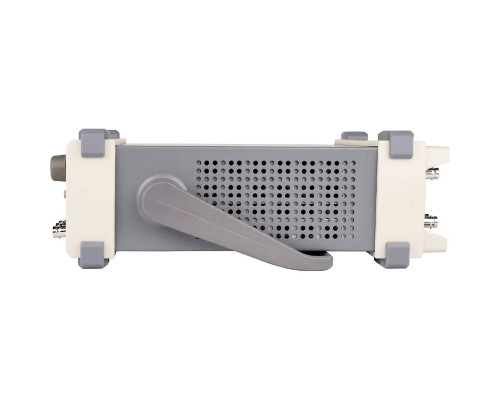

Генератор выполнен в настольном корпусе, что подразумевает стационарное размещение на рабочем месте. Габариты упаковки (200×130×400 мм) и вес 3.10 кг указывают на то, что прибор достаточно компактен для лабораторного стенда, но не является портативным — для автономной работы потребуется внешний источник питания, так как встроенного аккумулятора в данной модели не предусмотрено.

При выборе RGK FG-1202 обратите внимание на следующие моменты:

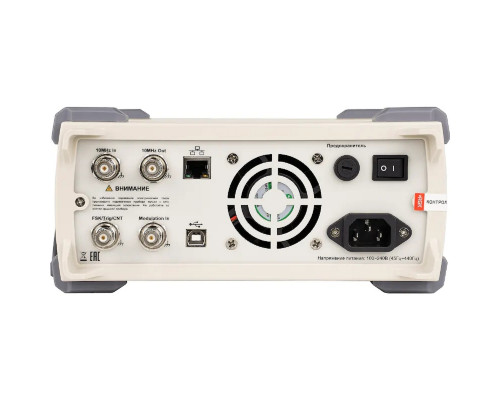

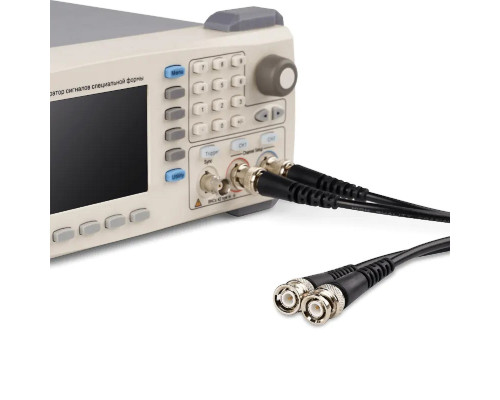

• Тип выходного разъема — убедитесь, что у вас есть подходящие кабели (обычно BNC) для подключения к осциллографу или тестируемой плате.


• Отсутствие встроенного дисплея с осциллографической функцией — форму сигнала необходимо контролировать отдельным прибором.


• Ограниченная точность установки частоты и амплитуды — для прецизионных измерений может потребоваться более дорогой генератор с цифровой коррекцией.

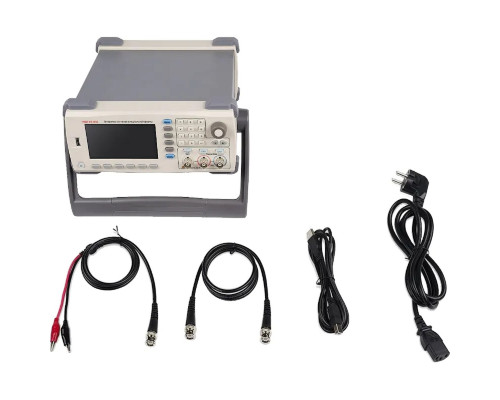

• Комплектация — в стандартной поставке может отсутствовать сетевой кабель или руководство пользователя, уточните это перед использованием.

Модель 754620 подойдет для учебных лабораторий, ремонтных мастерских и радиолюбительских проектов, где важна универсальность формы сигнала, но нет жестких требований к метрологическим характеристикам. Для профессиональной метрологии или работы с высокочастотными цепями стоит рассмотреть более специализированные приборы.
