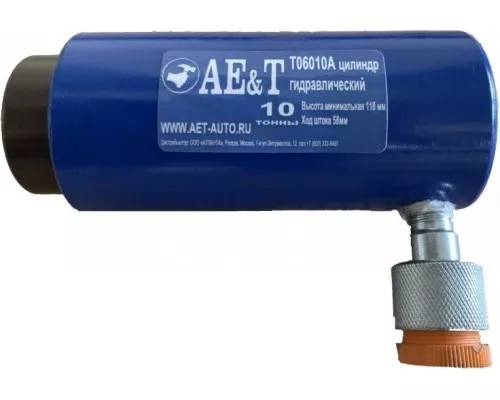

Гидроцилиндр AE&T T06010A средний 10 тонн

Назначение и принцип работы

Гидроцилиндр AE&T T06010A средний 10т — это силовой элемент гидравлической системы прямого действия, предназначенный для создания вертикального усилия при подъеме грузов. Модель относится к категории средних гидроцилиндров с грузоподъемностью 10 тонн и используется в качестве рабочего инструмента в домкратах, прессах, подъемных механизмах и стационарных гидравлических установках. Основное применение — авторемонтные мастерские, строительные площадки и промышленные объекты, где требуется точное и контролируемое перемещение тяжелых элементов.

Ключевые параметры и их практическое значение

Модель T06010A развивает усилие до 10 тонн при максимальном рабочем давлении 61,6 МПа. Это позволяет работать с грузами средней массы: автомобильными мостами, строительными балками, станочным оборудованием. Ход штока 58 мм определяет диапазон вертикального перемещения — подходит для задач, где не требуется большая амплитуда, например, для точной регулировки высоты или фиксации деталей в процессе ремонта.

Диаметр штока 40 мм обеспечивает достаточную жесткость конструкции при номинальных нагрузках, снижая риск изгиба при боковых усилиях. Высота подхвата (118 мм) фиксированная — это минимальное расстояние от опорной поверхности до точки контакта штока с грузом. Данный параметр означает, что цилиндр не имеет регулируемой стартовой высоты, и его применение эффективно в системах с предварительно подготовленным зазором между объектом и опорой.

Конструктивные особенности и ограничения

Гидроцилиндр AE&T T06010A выполнен как односторонний (прямого действия) — усилие создается только при подаче рабочей жидкости под давлением, обратный ход осуществляется за счет внешней нагрузки или возвратной пружины (при наличии в системе). Это стандартная схема для подъемных операций, не требующих двустороннего управления.

• Тип подключения: для работы необходим внешний гидравлический насос с ручным или электрическим приводом, совместимый с рабочим давлением до 61,6 МПа.


• Ограничение по ходу: 58 мм — малый рабочий ход, поэтому цилиндр не подходит для подъема на большую высоту за один цикл. Используется в системах с последовательным подъемом или в паре с другими механизмами.


• Фиксированная высота подхвата: 118 мм — важно учитывать при монтаже: требуется обеспечить начальный зазор между штоком и грузом не менее этой величины.


• Масса и габариты: вес 6,62 кг (в упаковке 6,77 кг) при компактных размерах (170×85×90 мм) делает модель удобной для переноски и интеграции в ограниченные пространства.

Особенности эксплуатации

Цилиндр рассчитан на работу с минеральными гидравлическими маслами стандартной вязкости. При эксплуатации важно контролировать чистоту рабочей жидкости — загрязнения ускоряют износ уплотнений штока. Модель не оснащена встроенными предохранительными клапанами, поэтому в системе обязательно должен быть предусмотрен предохранительный элемент, настроенный на давление не выше 61,6 МПа.

Рекомендуется использовать цилиндр в вертикальном положении (штоком вверх) для равномерного распределения нагрузки на уплотнения. При боковых нагрузках свыше 5% от номинального усилия возможно повреждение штока или направляющих втулок.

Совместимость и типовые сценарии

Модель T06010A совместима с гидравлическими насосами AE&T и других производителей, имеющими выходное давление до 61,6 МПа и стандартный быстроразъемный соединитель. Типовые задачи:

• Подъем автомобильных мостов и коробок передач при ремонте.


• Фиксация строительных конструкций при монтаже.


• Создание усилия в гидравлических прессах малой мощности.


• Работа в составе гидравлических станков для запрессовки и выпрессовки деталей.

Для повышения эффективности при работе с грузами неправильной формы рекомендуется использовать переходные насадки или опорные плиты, не входящие в комплект поставки.
