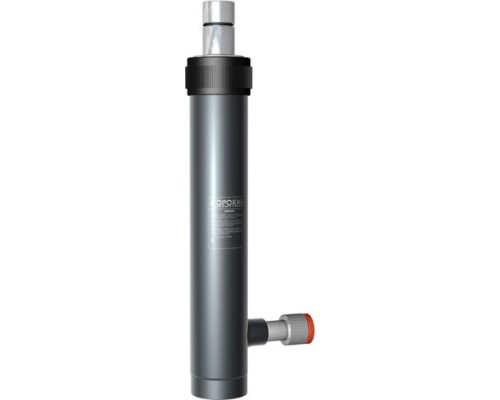

Гидроцилиндр СОРОКИН 3.701: назначение и принцип работы
Гидроцилиндр СОРОКИН 3.701 прямого действия — это силовой элемент, предназначенный для создания усилия до 10 тонн в вертикальной или горизонтальной плоскости. Модель относится к классу растяжек: она работает на выдвижение штока, передавая усилие от гидравлического насоса на деформированные элементы кузова или другие конструкции. Цилиндр не имеет встроенного насоса и требует подключения к внешнему гидравлическому источнику (ручному или ножному насосу) с достаточным объёмом масла для создания рабочего давления до 70 МПа.
Практические возможности и ограничения
Грузоподъёмность 10 тонн и ход штока 150 мм позволяют выполнять широкий спектр восстановительных операций: от выправления лонжеронов и порогов до выравнивания деформированных стоек и арок колёс. Минимальная высота подхвата 350 мм определяет начальное положение цилиндра — он подходит для работы с деталями, расположенными на высоте от 350 мм от опорной поверхности. При этом максимальная высота подхвата не указана, что означает отсутствие телескопической конструкции: цилиндр не регулируется по длине в сложенном состоянии, а его рабочий диапазон ограничен ходом штока.
Диаметр штока 33 мм обеспечивает достаточную жёсткость при нагрузках до 10 тонн, однако важно учитывать, что цилиндр рассчитан на работу в составе рихтовочного набора — он не предназначен для автономного использования без опорных плит, удлинителей и других элементов оснастки. Вес 4 кг делает модель удобной для перемещения и фиксации в труднодоступных местах, но при монтаже требуется надёжное закрепление, чтобы избежать смещения под нагрузкой.
Сильные стороны и особенности эксплуатации
- Универсальность применения: цилиндр работает как в вертикальной, так и в горизонтальной плоскости, что позволяет использовать его для вытягивания, разжима и фиксации элементов кузова.
- Высокое рабочее давление: максимальное давление 70 МПа (700 бар) даёт возможность развивать усилие 10 тонн при компактных размерах корпуса.
- Простота подключения: для работы достаточно подсоединить цилиндр к насосу через стандартный гидравлический разъём и обеспечить подачу масла — никаких дополнительных настроек не требуется.
- Ограничение по комплектации: модель 3.701 поставляется без насоса, шлангов и адаптеров. Для полноценного использования необходим рихтовочный набор, включающий гидравлический насос, удлинители и опорные элементы.
На что обратить внимание при выборе
При подборе гидроцилиндра СОРОКИН 3.701 важно учитывать, что ход штока 150 мм ограничивает максимальное расстояние, на которое можно выдвинуть шток. Если требуется больший рабочий диапазон, потребуется использовать удлинители или выбирать модель с большим ходом. Также стоит проверить совместимость с имеющимся насосом: цилиндр рассчитан на давление до 70 МПа, поэтому насос должен обеспечивать соответствующее давление и объём масла. Минимальная высота подхвата 350 мм накладывает ограничение на начальное положение цилиндра — для работы с деталями, расположенными ниже, потребуются дополнительные подставки или проставки. Цилиндр не предназначен для постоянных динамических нагрузок и используется исключительно для статических восстановительных операций.
Характеристики
Габариты и вес
