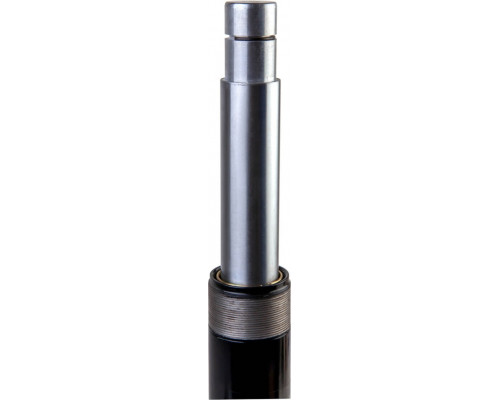

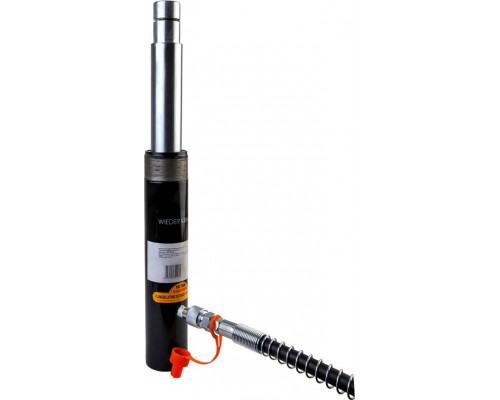

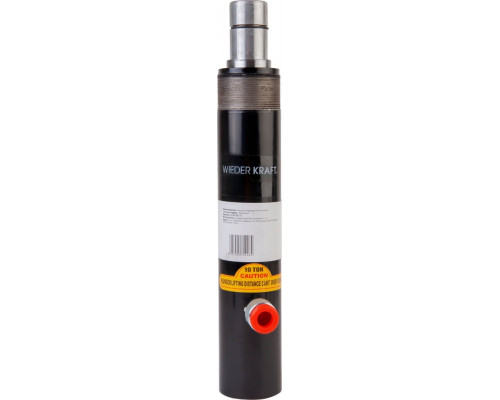

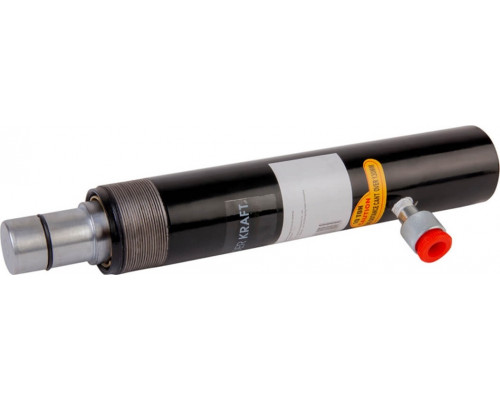

Гидроцилиндр растяжной WiederKraft WDK-80210

Назначение и принцип работы

Гидроцилиндр WiederKraft WDK-80210 — это специализированный инструмент для выполнения растягивающих операций при кузовном ремонте. Модель с прямым типом действия предназначена для создания усилия на выдвижение штока, что позволяет раздвигать или вытягивать деформированные элементы кузова. Используется для восстановления геометрии автомобиля после столкновений, устранения перекосов проемов дверей, лонжеронов и других силовых структур.

Гидроцилиндр работает от внешнего источника давления — ручного, электрического или пневматического гидронасоса. Встроенный насос отсутствует, поэтому для эксплуатации требуется отдельное гидравлическое оборудование с совместимыми разъемами.

Ключевые рабочие параметры

Усилие 10 тонн (100 кН) позволяет работать с большинством кузовных элементов легковых автомобилей и легких коммерческих транспортных средств. Это достаточный запас прочности для вытягивания сильно деформированных участков без риска недостатка мощности.

Ход штока 150 мм определяет максимальное расстояние, на которое гидроцилиндр может раздвинуться от исходного положения. Этого хода достаточно для большинства операций по растяжке, но при работе с глубокими деформациями может потребоваться перестановка упоров или использование удлинителей.

Высота подхвата 358 мм — это расстояние от опорной поверхности до точки приложения усилия в сложенном состоянии. Параметр важен для оценки возможности установки цилиндра в ограниченном пространстве между деформированной деталью и неподвижным упором.

Конструктивные особенности

Габариты опорной площадки 360х55х55 мм обеспечивают устойчивое положение цилиндра при работе. Удлиненная площадка распределяет нагрузку на большую площадь, что снижает риск проскальзывания и повреждения контактных поверхностей. При этом компактное сечение 55х55 мм позволяет размещать инструмент в узких зазорах.

Длина шланга 358 мм — это расстояние от корпуса цилиндра до гидравлического разъема. Такая длина удобна для подключения к насосу, расположенному рядом с местом работ, но может быть недостаточной при удаленном расположении гидростанции. При необходимости потребуется удлинительный шланг.

Вес 4.75 кг делает гидроцилиндр достаточно мобильным для переноски и установки одной рукой, но при этом обеспечивает необходимую жесткость конструкции. Модель подходит для использования как в стационарных стендах, так и в выездных условиях ремонта.

Практические ограничения

Гидроцилиндр предназначен только для растягивающих операций (прямое действие). Для сжатия или стягивания деталей эта модель не подходит — потребуется гидроцилиндр обратного действия или специальные насадки. При выборе учитывайте, что для полноценного кузовного ремонта часто требуется комплект из нескольких цилиндров с разным направлением усилия.

Отсутствие встроенного насоса означает, что инструмент не является автономным. Перед началом работ необходимо убедиться в совместимости разъемов с имеющимся гидрооборудованием. Стандартные гидроцилиндры WiederKraft обычно оснащаются быстроразъемными соединениями, но точный тип разъема уточняется в документации к конкретной партии.

Совместимость и применение

Модель WDK-80210 совместима с гидравлическими насосами различных типов, развивающими давление до 700 бар. При использовании с ручными насосами учитывайте, что для полного хода штока в 150 мм может потребоваться несколько десятков качков рычага — это влияет на скорость работы. С электрическими или пневматическими насосами процесс растяжки происходит быстрее и с меньшими физическими усилиями.

Инструмент подходит для работы в паре с напольными стапелями, цепными системами фиксации и другими элементами кузовного оборудования. При установке между двумя точками опоры важно обеспечить надежную фиксацию цилиндра от бокового смещения, особенно при работе под углом.
