Глубиномер микрометрический ЧИЗ ГМ-150, 0.01 мм, 45678

Назначение и область применения

Глубиномер микрометрический ЧИЗ ГМ-150 0.01 45678 — это прецизионный измерительный инструмент, предназначенный для определения глубины пазов, уступов, отверстий и других скрытых элементов деталей. Модель с диапазоном до 150 мм и дискретностью отсчёта 0.01 мм относится к категории микрометрических глубиномеров, что подразумевает высокую точность измерений — на уровне сотых долей миллиметра. Инструмент востребован в машиностроении, металлообработке, приборостроении и ремонтных работах, где требуется контроль геометрических параметров с минимальной погрешностью.

Конструктивные особенности и принцип работы

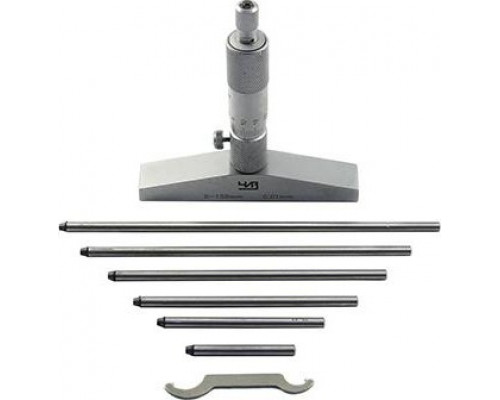

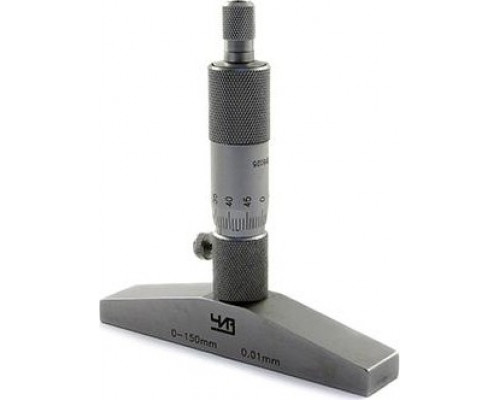

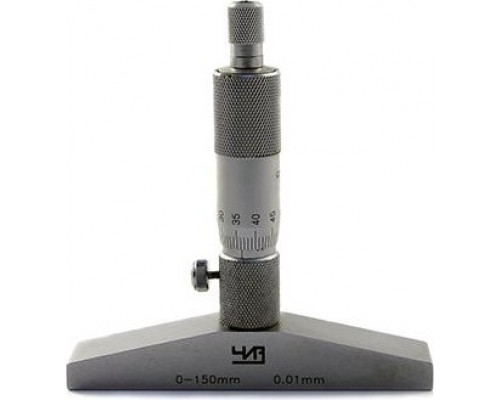

Глубиномер состоит из опорной базы (траверсы), микрометрического винта с барабаном и стеблем, а также сменных измерительных стержней. Принцип действия основан на преобразовании углового перемещения микровинта в линейное перемещение измерительного стержня. Поворот барабана с делениями позволяет фиксировать размер с шагом 0.01 мм. Модель ЧИЗ ГМ-150 оснащена стопорным устройством для фиксации показаний, что удобно при снятии замеров в труднодоступных местах.

Практические возможности и ограничения

Диапазон измерения 150 мм охватывает широкий спектр задач — от контроля глубины неглубоких пазов до измерения глубоких отверстий и сквозных каналов. Однако важно учитывать, что точность измерений напрямую зависит от состояния опорной базы: она должна плотно прилегать к базовой поверхности детали без перекосов. Инструмент не предназначен для работы с мягкими или легко деформируемыми материалами — при измерении глубины в пластике или алюминии возможно смятие кромок. Для корректной работы требуется предварительная настройка по эталону (например, по концевым мерам длины).

Особенности эксплуатации и ухода

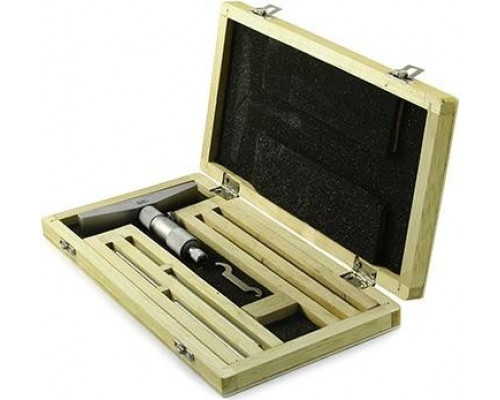

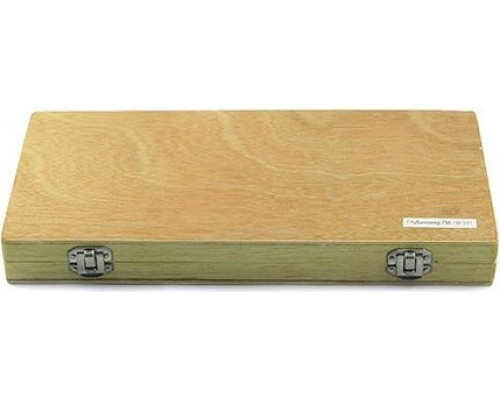

Глубиномер чувствителен к загрязнениям и механическим повреждениям. Перед каждым использованием необходимо очищать измерительные поверхности и направляющие стержня от стружки, масла и пыли. Хранить инструмент следует в сухом месте при температуре от +10 до +30 °C, желательно в отдельном кейсе или на стеллаже с мягкой подложкой. Периодическая поверка (не реже одного раза в год) обеспечивает сохранение заявленной точности. Модель не имеет защиты от влаги и агрессивных сред — попадание охлаждающей жидкости или масла внутрь механизма может привести к коррозии и потере точности.

На что обратить внимание при выборе

При работе с глубиномером ЧИЗ ГМ-150 важно учитывать, что комплект поставки может включать только один измерительный стержень (обычно длиной до 25 мм). Для измерения глубин более 25 мм потребуются дополнительные сменные стержни, которые приобретаются отдельно. Также стоит проверить плавность хода микровинта и отсутствие люфта — это критично для точности. Обратите внимание на состояние шкалы барабана: деления должны быть чёткими, без сколов и потёртостей. Упаковочные размеры (240×125×20 мм, вес 0.61 кг) указывают на компактность инструмента, что удобно для переноски, но требует аккуратного обращения во избежание ударов.

Совместимость и метрологические характеристики

Глубиномер соответствует классу точности 1 по ГОСТ 7470-92 и имеет погрешность измерения в пределах ±0.004 мм на каждые 100 мм диапазона. Для работы с деталями из чёрных и цветных металлов, а также твёрдых пластмасс инструмент подходит без ограничений. Однако для измерения глубины в отверстиях малого диаметра (менее 5 мм) может потребоваться специальный удлинённый стержень. Модель не оснащена цифровым дисплеем или интерфейсом для передачи данных — все показания снимаются визуально по шкалам.
