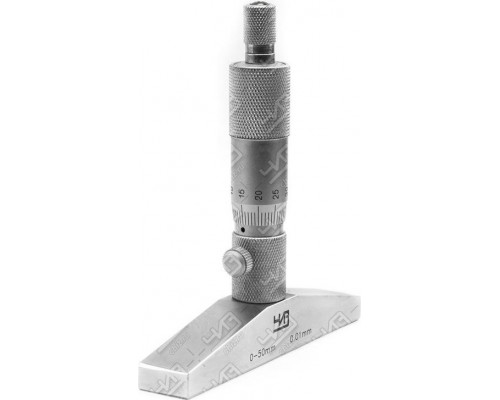

Глубиномер микрометрический ЧИЗ ГМ-50, 0.01 мм, 45679

Назначение и область применения

Микрометрический глубиномер ЧИЗ ГМ-50 0.01 45679 — это прецизионный инструмент для измерения глубины глухих отверстий, пазов, канавок, а также высоты уступов и буртиков на деталях. Модель с диапазоном до 50 мм подходит для работы в машиностроении, ремонтных мастерских и при контроле качества, где требуется точность до сотых долей миллиметра. Инструмент незаменим при проверке глубины посадочных гнезд под подшипники, проточки уплотнительных колец или высоты ступенчатых поверхностей.

Конструктивные особенности и точность

Принцип действия глубиномера аналогичен микрометру: вращение барабана перемещает измерительный стержень, а показания считываются по шкалам. Отличие заключается в наличии плоского основания — оно устанавливается на поверхность детали, обеспечивая перпендикулярность оси стержня к базе. Это гарантирует корректное измерение глубины без перекосов. Цена деления 0.01 мм позволяет фиксировать отклонения в пределах допусков, характерных для точной механики. Модель ГМ-50 оснащена трещоткой для унификации измерительного усилия, что исключает влияние человеческого фактора на результат.

Комплектация и сменные стержни

Для реализации всего диапазона 0–50 мм в комплект поставки входит набор сменных измерительных стержней разной длины. Каждый стержень имеет резьбовое соединение для фиксации в корпусе. При установке стержня необходимой длины инструмент настраивается на ноль по эталонной мере (например, по калиброванной плите или концевому блоку). Важно: при замене стержня требуется повторная настройка нуля, так как длина стержня влияет на начальное положение шкалы. Отсутствие цифрового отсчета (модель аналоговая) означает, что оператор должен обладать навыком считывания показаний с нониуса.

Практические ограничения и нюансы выбора

Рабочий диапазон 50 мм означает, что инструмент пригоден для измерения глубины до 50 мм включительно. Для больших глубин (до 300 мм) используются модели с увеличенным ходом стержня или другие типы глубиномеров. При выборе стоит учитывать, что точность измерения зависит от состояния измерительных поверхностей: основание и торец стержня должны быть чистыми, без забоин. Глубиномер ЧИЗ ГМ-50 0.01 45679 поставляется в упаковке габаритами 145x20x155 мм, весом 0.51 кг, что делает его компактным для хранения в ящике инструментального шкафа. Инструмент требует бережного обращения и хранения в сухом месте для предотвращения коррозии.
