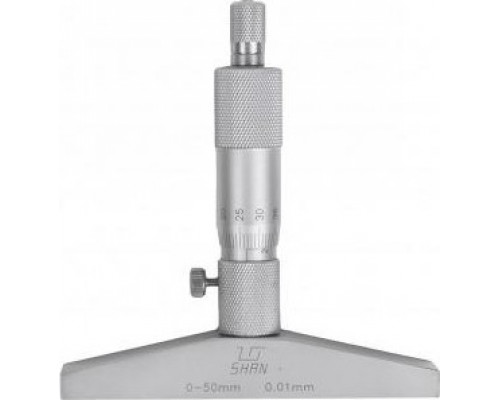

Глубиномер микрометрический SHAN ГМ 50 мм 0,01 351301

Назначение и область применения

Микрометрический глубиномер SHAN ГМ 351301 с диапазоном измерения до 50 мм и ценой деления 0,01 мм предназначен для точного определения глубины пазов, канавок, отверстий, а также высоты уступов и других элементов деталей, доступ к которым затруднен для стандартных измерительных инструментов. Модель 351301 оптимальна для работы с неглубокими полостями, где требуется высокая точность — например, при контроле посадок, проверке глубины проточек под стопорные кольца или измерении высоты буртиков на валах. Инструмент востребован в машиностроении, ремонтных мастерских и на производственных участках, где допуски измерений составляют сотые доли миллиметра.

Конструктивные особенности и принцип работы

Глубиномер выполнен по классической схеме: измерительный стержень перемещается в корпусе, а результат считывается с микрометрической головки. Основу составляет винтовая пара с шагом резьбы, обеспечивающим отображение перемещения с дискретностью 0,01 мм. Устройство оснащено плоским основанием (опорой), которое устанавливается на поверхность детали, и подвижным щупом, передающим движение на шкалу. Для фиксации полученного размера предусмотрен стопорный винт — это позволяет снимать показания после извлечения инструмента из зоны измерения, что особенно удобно при работе в труднодоступных местах.

Практический смысл характеристик

Диапазон 50 мм охватывает большинство типовых задач по измерению неглубоких пазов и уступов в мелких и средних деталях. Цена деления 0,01 мм (10 мкм) обеспечивает точность, достаточную для большинства слесарных и станочных работ с квалитетами точности IT6–IT7. При этом важно учитывать, что итоговая погрешность измерения зависит не только от инструмента, но и от чистоты поверхности детали, правильности установки опоры и усилия тарирования. Для достижения заявленной точности рекомендуется перед началом работы выполнять установку на ноль по эталонной плите или калиброванной поверхности.

Ограничения и рекомендации по эксплуатации

Глубиномер SHAN ГМ 351301 не предназначен для измерения на мягких или деформируемых поверхностях — опора и щуп могут оставлять вмятины или искажать результат. Инструмент рассчитан на работу в условиях нормальной температуры (20±5 °C) и не защищен от воздействия влаги, стружки или агрессивных сред — после использования его следует очищать и хранить в сухом месте. При выборе данной модели стоит обратить внимание на состояние измерительных поверхностей: они должны быть без забоин и следов коррозии. Также важно проверить плавность хода микрометрического винта — он должен перемещаться без рывков и люфта. Комплектация включает только сам глубиномер, поэтому для настройки нуля потребуется отдельная мерная плита или калибр.
