Глубиномер индикаторный SHAN ГИ 100 мм 0.01 351304

Индикаторный глубиномер SHAN ГИ 100 мм: точность контроля глубины и высоты уступов

Глубиномер индикаторный SHAN ГИ 100 мм 0.01 351304 — это измерительный инструмент, предназначенный для определения глубины пазов, отверстий, высоты уступов и других скрытых размеров деталей с высокой точностью. Модель с диапазоном до 100 мм и ценой деления 0.01 мм позволяет выполнять как абсолютные, так и относительные измерения, что особенно важно при контроле отклонений формы и положения поверхностей в машиностроении, ремонте и металлообработке.

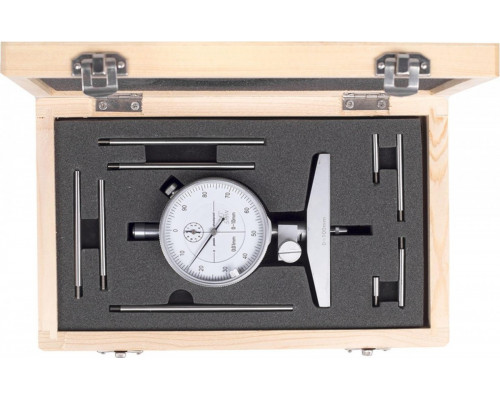

Конструкция и принцип работы

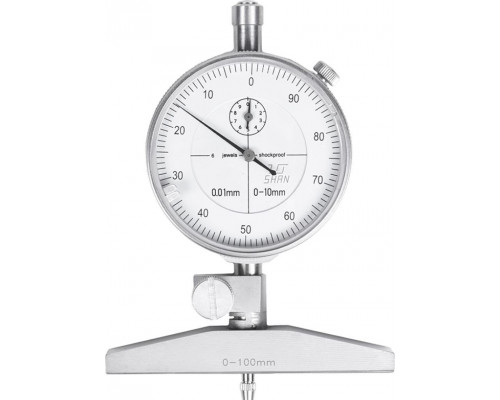

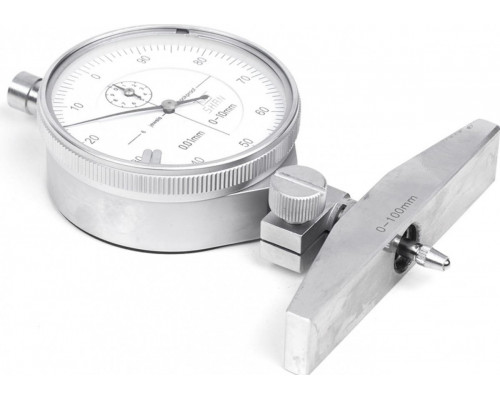

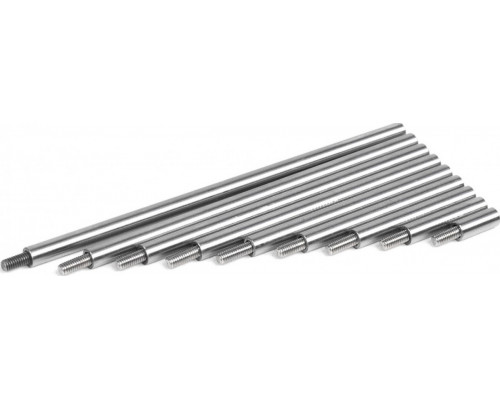

Инструмент состоит из измерительной стойки с опорной базой и установленного на ней индикатора часового типа с ценой деления 0.01 мм. Принцип действия основан на преобразовании линейного перемещения измерительного стержня в показания стрелочного механизма. Для работы с моделью ГИ 100 мм требуется предварительная настройка по эталону (например, по концевой мере длины или калиброванному кольцу), после чего отклонения от заданного размера считываются непосредственно по шкале индикатора. Особенность конструкции — возможность измерять не только глубину, но и высоту уступов, если деталь установлена на плоской плите.

Практические возможности и ограничения

Диапазон измерения 100 мм охватывает большинство типовых задач при работе с корпусными деталями, направляющими, посадочными гнездами и технологическими отверстиями. Цена деления 0.01 мм обеспечивает достаточную точность для контроля допусков IT8–IT10 (квалитеты точности). Основные ограничения связаны с необходимостью надежной фиксации инструмента на базовой поверхности — опорная стойка должна плотно прилегать к детали без перекосов. Глубиномер не предназначен для измерения в труднодоступных местах с узкими прорезями (менее 10–12 мм), так как измерительный стержень индикатора имеет стандартный диаметр. Также важно учитывать, что индикатор требует аккуратного обращения: при резком опускании стержня возможен удар о дно паза, что может сбить настройки.

Сильные стороны модели SHAN

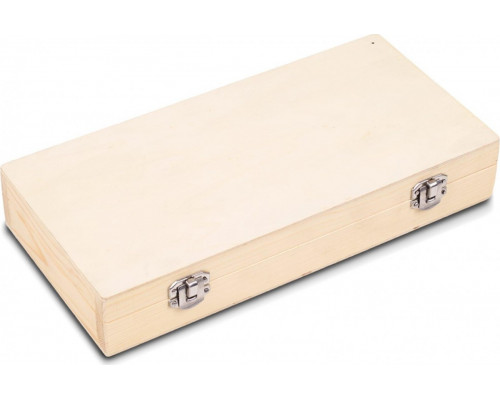

Инструмент отличается сбалансированной конструкцией: жесткая стойка минимизирует прогиб при измерении, а индикатор с защитой от пыли и влаги (класс IP40) подходит для работы в условиях мастерской. Механизм индикатора имеет антимагнитное исполнение, что исключает влияние на показания при работе рядом с намагниченными деталями. Прецизионная зубчатая передача обеспечивает плавный ход стрелки без заеданий. Вес 0.30 кг делает инструмент удобным для переноски, а компактные габариты упаковки (150x100x50 мм) позволяют хранить его в стандартном ящике для измерительного инструмента.

На что обратить внимание при выборе и эксплуатации

При работе с глубиномером ГИ 100 мм важно учитывать следующие аспекты:

• Настройка нуля: перед началом измерений обязательно выставляйте индикатор на ноль по эталонной мере, соответствующей номинальному размеру. Для относительных измерений используйте калиброванное кольцо или плитку.


• Усилие прижима: опорная база должна прилегать к детали равномерно, без перекосов. Не допускайте наклона инструмента — это приведет к погрешности до 0.02–0.03 мм.


• Совместимость: индикатор в составе глубиномера не является съемным без специального ключа, поэтому замена на другой тип (например, с большей ценой деления) не предусмотрена конструкцией.


• Уход: после работы очищайте измерительный стержень и опорную поверхность от стружки и масла. Храните инструмент в сухом месте, избегая ударов по корпусу индикатора.

Модель SHAN ГИ 100 мм 0.01 351304 — это надежный инструмент для серийного и единичного контроля, который при правильной эксплуатации обеспечивает стабильную точность в пределах паспортных характеристик.
