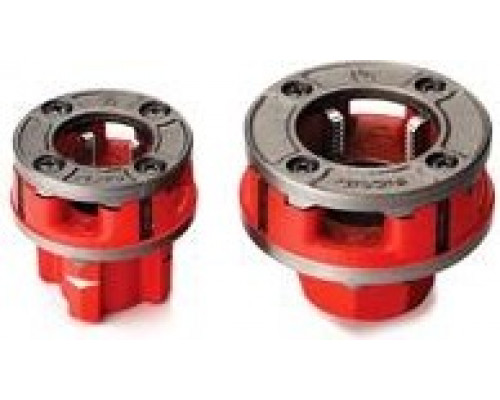

Головка резьбонарезная в сборе RIDGID 11-R 3/4" BSPP

Сменный рабочий узел для нарезания резьбы BSPP 3/4 дюйма

Головка резьбонарезная RIDGID 11-R с артикулом 65690 — это сменный модуль, предназначенный для формирования наружной цилиндрической трубной резьбы стандарта BSPP диаметром 3/4 дюйма с правым направлением. Модель относится к обновленной серии 11-R, которая сохранила совместимость с фирменными трещотками и электрорезьбонарезными станками, но получила доработки для устойчивой работы на трубах с отклонениями геометрии. Изделие поставляется полностью собранным, с установленными гребенками из легированной стали, и готово к эксплуатации после фиксации на приводе.

Конструкция и принцип работы

Ключевая особенность головки 11-R — механизм плавной регулировки подвода режущих гребенок. В отличие от фиксированных матриц, эта система позволяет компенсировать овальность или незначительные деформации трубы в диапазоне от 1 до 2 дюймов (для конкретной модификации 3/4 дюйма это означает точную настройку под реальный наружный диаметр). Регулировка выполняется вручную винтом: вы выставляете зазор, соответствующий толщине стенки и состоянию поверхности трубы, что снижает риск срыва витков и продлевает ресурс режущих кромок. Гребенки в базовой поставке рассчитаны на обычные стальные трубы — для работы с легированными или нержавеющими сортами стали требуется замена оснастки на быстрорежущую (HSS).

Совместимость и условия применения

Головка 65690 совместима с универсальными резьбонарезными трещотками RIDGID и электрорезьбонарезными машинами моделей 600 и 690. Перед установкой на электропривод убедитесь, что посадочный размер патрона соответствует серии 11-R. Модель не предназначена для ручного вращения без трещотки — для работы требуется инструмент, обеспечивающий вращающий момент. Ограничение по материалу: головка оптимизирована для стальных труб, включая оцинкованные, но не рассчитана на нержавейку или чугун без замены гребенок на специализированные.

Практические рекомендации при выборе и эксплуатации

• Тип резьбы BSPP — это цилиндрический стандарт, герметизация которого достигается за счет уплотнительного кольца или подмотки. Он не взаимозаменяем с коническим BSPT: фитинги и муфты должны быть того же типа.


• Регулировка под трубу — обязательна перед началом нарезания. Не настраивайте головку на максимальный зазор для тонкостенных труб: это приведет к неполному профилю резьбы. Оптимальная настройка — минимальный зазор, при котором головка свободно надевается на трубу без люфта.


• Смазка — обязательное условие для качественной резьбы и сохранения гребенок. Для обычной стали используйте машинное масло или резьбонарезную смазку. При работе с HSS-гребенками на твердых сталях применяйте СОЖ на водной основе для отвода тепла.


• Гребенки — расходный элемент. При замене выбирайте комплекты, соответствующие стандарту BSPP 3/4 дюйма. Материал гребенок определяет ресурс: легированная сталь (идет в комплекте) подходит для большинства задач, быстрорежущая сталь (HSS) — для интенсивной работы и твердых сплавов.


• Очистка после работы — удаляйте стружку и остатки смазки из механизма регулировки. Попадание абразивных частиц в винтовую пару снижает точность настройки и может привести к заклиниванию.

Ограничения модели

Головка 65690 рассчитана исключительно на резьбу 3/4 дюйма BSPP. Для работы с другими диаметрами или типами резьбы потребуется отдельная головка соответствующего размера. Модель не является универсальным набором и не включает сменные гребенки для разных материалов — они приобретаются отдельно. Вес изделия около 1 кг, что характерно для компактных головок данного класса, но при установке на электропривод учитывайте дополнительную нагрузку на патрон станка.
