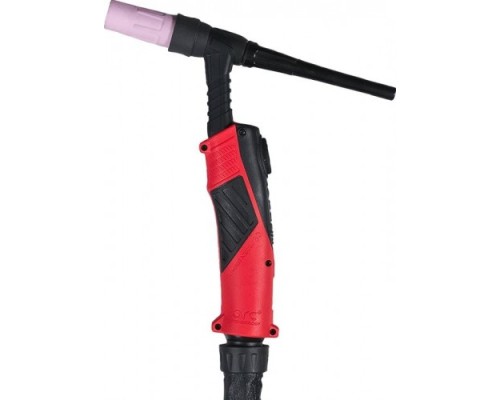

Горелка FUBAG FB TIG 550W с жидкостным охлаждением

Профессиональный инструмент для продолжительной сварки TIG

Горелка FUBAG FB TIG 550W с жидкостным охлаждением — это специализированное устройство, предназначенное для аргонодуговой (TIG) сварки. Её ключевая задача — эффективно отводить тепло от сварочной зоны, что позволяет работать на высоких токах в течение длительного времени без риска перегрева и выхода из строя. Эта модель рассчитана на интеграцию с соответствующими источниками сварочного тока, оснащёнными системой водяного охлаждения.

Принцип работы жидкостного охлаждения и его преимущества

В отличие от воздушного охлаждения, где тепло рассеивается через корпус горелки, в данной модели используется замкнутый контур циркуляции охлаждающей жидкости. Специальный насос, входящий в состав сварочного поста или источника тока, прогоняет воду или антифриз через шланги и внутренние каналы горелки. Жидкость забирает тепло от цангового патрона, токопроводящей части и вольфрамового электрода, после чего возвращается в радиатор для охлаждения.

Это даёт несколько практических выгод:

• Возможность непрерывной работы на токах до 550 А, что критически важно для сварки толстого металла, цветных сплавов (алюминия, меди) или при выполнении ответственных швов на производстве.


• Компактность и меньший вес головки горелки по сравнению с мощными горелками воздушного охлаждения, что снижает усталость сварщика и повышает манёвренность в труднодоступных местах.


• Продление срока службы ключевых компонентов — цангового механизма, токопроводящего наконечника и изоляционных элементов, которые меньше подвержены тепловой деградации.

Конструктивные особенности и эргономика

Горелка FUBAG FB TIG 550W имеет длину 4 метра, что обеспечивает значительную свободу перемещения вокруг сварочного объекта или стационарного поста. Корпус выполнен из термостойких и диэлектрических материалов, обеспечивающих безопасность оператора. Рукоятка спроектирована для удобного хвата, часто имеет текстурированное покрытие для надёжного удержания в рукавицах.

Важной особенностью является система быстрой замены расходных компонентов. Цанговый патрон, сопло (кольцо) и токоподводящий колпачок имеют стандартную резьбу, что позволяет использовать широкий спектр совместимых запчастей от различных производителей. Это упрощает обслуживание и подбор оптимальной конфигурации для разных задач (например, выбор газовых линз или сопел разного диаметра).

Технические параметры и их практическая интерпретация

Номинальная мощность в 550 А определяет верхний предел рабочих токов. Для продолжительной (ПВ 100%) работы рекомендуется придерживаться значений, указанных в технической документации источника питания. Использование горелки на максимальных токах требует исправной работы всей системы охлаждения.

Комплектация включает шланги для подвода охлаждающей жидкости и защитного газа, а также силовой кабель. Важно понимать, что сама горелка является частью системы, для её работы обязательны:

• Сварочный аппарат TIG с функцией жидкостного охлаждения (либо отдельный модуль охлаждения).


• Баллон с инертным газом (аргон, гелий или их смеси) с редуктором и газовым шлангом.


• Заполнение системы охлаждающей жидкостью (дистиллированная вода или специальный антифриз для сварочного оборудования).

Области применения и ограничения

Данная модель оптимальна для условий, где требуется высокая производительность и качество шва. Это может быть:

• Сварочное производство в цехах (изготовление металлоконструкций, сосудов под давление).


• Ремонтные и монтажные работы с толстостенным металлом.


• Сварка алюминия и его сплавов, которые требуют высокой концентрации тепла.


• Работы в стеснённых условиях, где громоздкая горелка воздушного охлаждения была бы неудобна.

Ограничением является необходимость в дополнительном оборудовании (насос охлаждения) и более сложное обслуживание системы по сравнению с воздушным охлаждением. Для кратковременных, разовых или низкоамперных работ (например, сварка тонкой нержавеющей стали) такая горелка может быть избыточной.

Комплектность и габариты

Горелка поставляется в упаковке, габариты которой (385x315x105 мм) и вес (3.27 кг) указывают на полноразмерную комплектацию, включающую саму горелку с 4-метровым шланговым пакетом. Рекомендуется перед началом эксплуатации проверить комплектацию согласно руководству, убедиться в целостности всех шлангов и электрической изоляции. Правильное подключение и запуск системы охлаждения перед подачей сварочного тока — обязательное условие для долговечной и безопасной работы оборудования.
