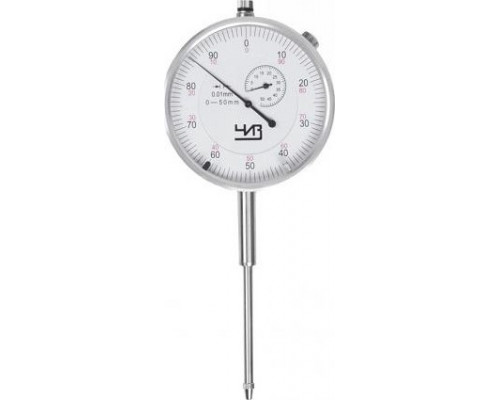

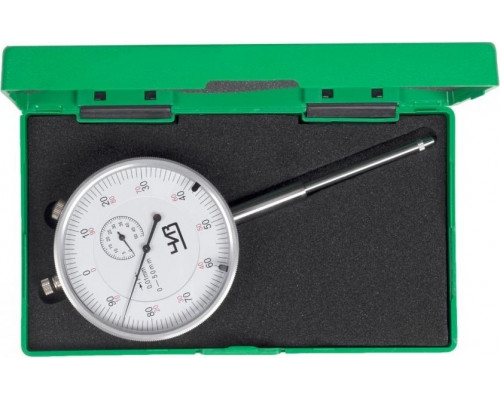

Индикатор часового типа ЧИЗ 0-50 мм, 0.01 мм без ушка 96331

Точность линейных измерений: индикатор часового типа ЧИЗ 0-50

Индикатор часового типа ЧИЗ 0-50 с ценой деления 0.01 мм и диапазоном измерения до 5 мм — это измерительный инструмент для контроля отклонений формы, биения, износа и точного позиционирования деталей. Модель без ушка (гладкий корпус) предназначена для установки в стандартные стойки, штативы или магнитные державки, что делает её универсальным решением для лабораторных и производственных задач.

Конструкция и принцип работы

Прибор работает по механическому принципу: измерительный стержень перемещается внутри корпуса, передавая движение через зубчатую передачу на стрелку круговой шкалы. Полный оборот стрелки соответствует 1 мм перемещения, а одно деление — 0.01 мм. Общий диапазон измерения составляет 5 мм, что позволяет фиксировать малые отклонения с высокой точностью. Корпус выполнен из металла, обеспечивающего устойчивость к износу и стабильность показаний при длительной эксплуатации.

Практическое применение и сильные стороны

Индикатор ЧИЗ 0-50 подходит для контроля геометрических параметров деталей в машиностроении, приборостроении и ремонтных работах. Основные задачи:

• Измерение радиального и торцевого биения валов, шкивов, зубчатых колёс.


• Проверка параллельности плоскостей и прямолинейности направляющих.


• Контроль износа поверхностей и определение зазоров в сопряжениях.


• Настройка станков и калибровка оснастки.

Сильные стороны модели — минимальная вариация показаний (0 мм), что гарантирует повторяемость результатов при многократных замерах одной детали, и отсутствие люфта в передаточном механизме. Это особенно важно при серийном контроле, где требуется стабильность данных.

Особенности и ограничения модели

Конструкция без ушка упрощает установку в державки с гладким отверстием, но не позволяет закреплять индикатор за корпус с помощью винта через ушко — это нужно учитывать при выборе оснастки. Диапазон измерения 0–5 мм ограничивает применение для крупных деталей: прибор не подходит для контроля больших перемещений (например, хода поршня), но оптимален для точных малых отклонений. Цена деления 0.01 мм даёт возможность фиксировать изменения до сотых долей миллиметра, что соответствует требованиям большинства допусков в машиностроении.

На что обратить внимание при выборе

• Убедитесь, что посадочное место в вашей стойке или штативе подходит для гладкого корпуса диаметром 57 мм (стандартный размер для ЧИЗ).


• При работе с деталями, имеющими высокую шероховатость, используйте сменные наконечники с твёрдосплавными вставками для снижения износа.


• Периодически проверяйте индикатор на эталонной плите — нулевая вариация показаний сохраняется только при исправном механизме и отсутствии загрязнений.


• Для длительных измерений в условиях вибрации рекомендуется выбирать модели с демпфирующим устройством (в данной версии не предусмотрено).

Индикатор ЧИЗ 0-50 — это базовый инструмент для точного контроля, который при правильной эксплуатации обеспечивает надёжные результаты в течение многих лет.
