Индикатор напряжения RGK AC-10

Бесконтактный детектор напряжения RGK AC-10: назначение и особенности

Индикатор напряжения RGK AC-10 (артикул 776387) — это компактный бесконтактный детектор для проверки наличия переменного тока в цепях от 24 до 1000 В. Прибор предназначен для быстрого поиска фазы, определения нулевого провода, а также диагностики кабелей, розеток, распределительных щитов и устройств защитного отключения (УЗО). В отличие от классических индикаторных отверток, эта модель обеспечивает более наглядную и точную индикацию без прямого контакта с токоведущими частями, что повышает безопасность работы.

Как работает и для каких задач подходит

Детектор реагирует на электромагнитное поле, создаваемое переменным напряжением. При приближении к источнику напряжения прибор подает световой сигнал (цвет наконечника меняется с зеленого на красный) и звуковой сигнал, частота которого возрастает по мере увеличения напряжения. Это позволяет не только обнаружить наличие тока, но и оценить его уровень. RGK AC-10 подходит для:

• Проверки наличия напряжения в розетках, выключателях и светильниках.


• Поиска обрывов и повреждений силовых кабелей под напряжением.


• Диагностики распределительных щитов и электрощитового оборудования.


• Определения фазы и нуля в однофазных сетях.


• Проверки целостности изоляции толстых проводов в низковольтном режиме.

Ключевые особенности и практические возможности

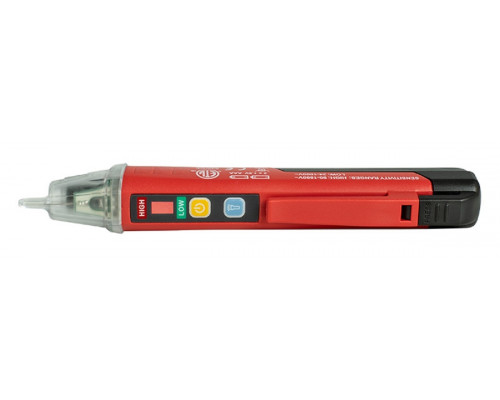

Низковольтный режим. Короткое нажатие на кнопку включения активирует режим повышенной чувствительности. Он предназначен для работы с электроникой, слаботочными цепями и силовыми линиями с толстой изоляцией, где стандартный режим может не улавливать слабое поле. В этом режиме детектор способен фиксировать напряжение от 24 В, что расширяет сферу применения прибора.

Светозвуковая индикация. Комбинированный сигнал (изменение цвета наконечника и звук) позволяет работать в шумных условиях или при плохом освещении. Частота звука растет с увеличением напряжения, давая оперативную информацию без необходимости смотреть на прибор.

Встроенный светодиодный фонарь. Подсветка помогает осматривать распределительные щиты и кабели в темных помещениях, что делает работу удобнее и безопаснее.

Автоотключение. Функция продлевает срок службы батареек и предотвращает случайный разряд, если пользователь забыл выключить прибор.

Конструкция и удобство использования

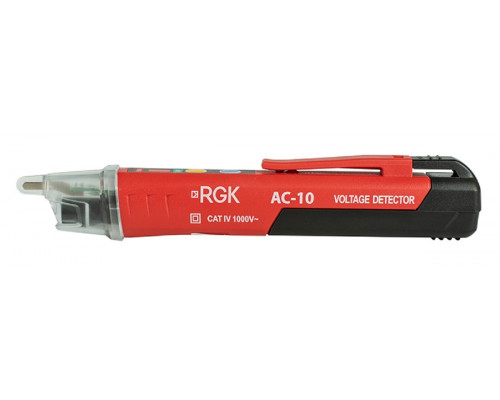

Прибор выполнен в форме ручки с клипсой для фиксации на одежде или инструментальном поясе. Вес устройства составляет всего 0,05 кг, что делает его практически незаметным в кармане. Корпус эргономичен, детектор удобно лежит в руке. Категория измерений CAT IV 1000 В подтверждает, что прибор рассчитан на работу в цепях с высоким напряжением и соответствует строгим требованиям безопасности.

Ограничения и что важно знать

Детектор RGK AC-10 предназначен исключительно для переменного тока (AC). Он не подходит для проверки цепей постоянного тока (DC). Бесконтактный метод не гарантирует точного определения величины напряжения — прибор сигнализирует о наличии поля, но не измеряет точное значение в вольтах. Для точных измерений потребуется мультиметр. Также следует учитывать, что на работу детектора могут влиять экранированные кабели, металлические корпуса и сильные внешние электромагнитные помехи. При использовании низковольтного режима возможно ложное срабатывание на соседние провода под нагрузкой.

Комплектация и упаковка

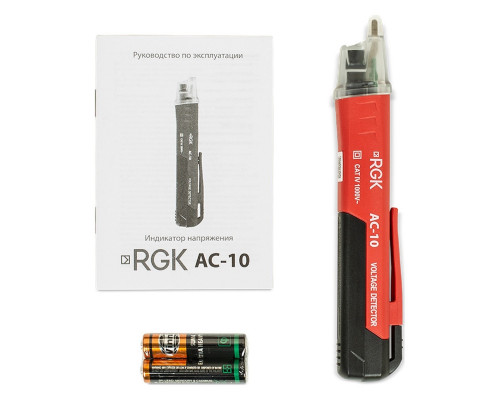

В комплект поставки входит сам детектор и элементы питания (обычно батарейки типа AAA). Упаковка имеет размеры 100x30x225 мм и вес 0,08 кг. Перед началом работы рекомендуется ознакомиться с инструкцией по эксплуатации для правильного выбора режима и соблюдения мер безопасности.
