Инструмент для опрессовки кабельных наконечников KNIPEX 975318

Профессиональный обжим контактных гильз: точность и надежность

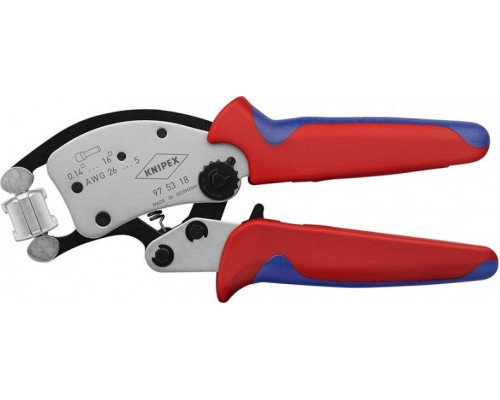

Инструмент для опрессовки кабельных наконечников KNIPEX 975318 (артикул KN-975318) представляет собой ручные клещи, предназначенные для обжима контактных гильз по стандарту DIN 46 228 часть 1 и 4. Эта модель ориентирована на работу с гильзами сечением от 0,14 до 16 мм², включая сдвоенные варианты до 2 x 6 мм². Основная задача инструмента — формирование надежного и долговечного электрического соединения, исключающего ослабление контакта при вибрациях или нагреве.

Технология тетрагонального обжима

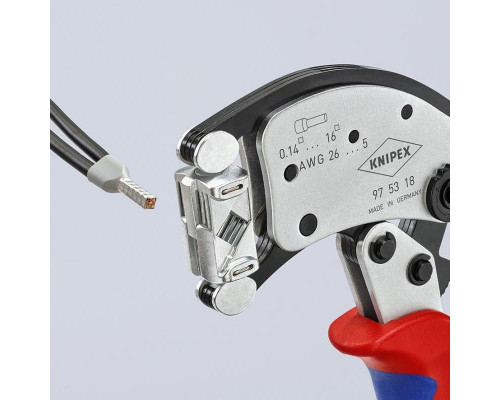

Ключевая особенность модели — тетрагональный (четырехгранный) обжим. В отличие от простых пресс-клещей, которые деформируют гильзу в одной плоскости, этот метод создает равномерное давление по четырем сторонам. Результат — плотный контакт без зазоров и снижение переходного сопротивления. Инструмент подходит для медных и алюминиевых гильз, соответствующих указанному стандарту, но не предназначен для обжима неизолированных наконечников или разъемов других типов.

Самонастройка и защита от ошибок

Конструкция клещей исключает риск неверного выбора размера плашки. Инструмент автоматически подстраивается под толщину гильзы при сжатии ручек. Это особенно важно при серийной работе, где каждая секунда на счету: оператору не нужно переключать гнезда или проверять маркировку. Принудительная блокировка механизма (с отпиранием) гарантирует, что обжим завершится только при достижении заданного усилия. Если усилие недостаточно, клещи не разблокируются до полного сжатия, что предотвращает брак.

Вращаемая плашка и доступ к детали

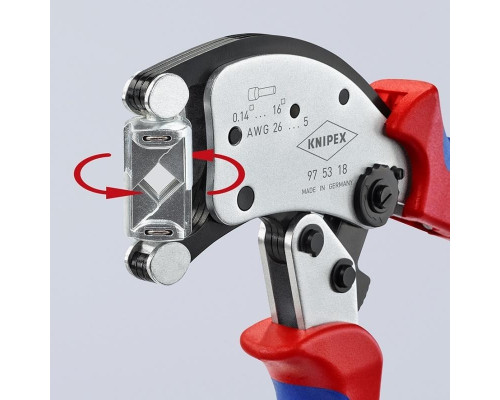

Опрессовочная плашка может вращаться на 360° с фиксацией в 8 положениях. Это позволяет работать под любым углом, не меняя положения корпуса инструмента, что удобно в стесненных условиях (например, внутри распределительных щитов). Тонкая головка дополнительно облегчает доступ к гильзам, расположенным вплотную к другим деталям. Длина инструмента 200 мм и вес 0,48 кг снижают утомляемость рук при длительном использовании.

Материалы и настройка

Клещи изготовлены из хромванадиевой электростали, кованой и закаленной в масле. Это обеспечивает износостойкость и стабильность геометрии даже при интенсивной эксплуатации. Давление опрессовки прецизионно установлено производителем, но при необходимости регулируется с помощью специального винта (обычно требуется при износе плашки или смене типа гильз). Ручки оснащены двухкомпонентными чехлами, которые снижают скольжение и амортизируют нагрузку. Инструмент поставляется без дополнительных плашек или кейса — только сами клещи.

Ограничения и практические нюансы

Модель рассчитана исключительно на контактные гильзы по DIN 46 228, поэтому не подходит для обжима изолированных наконечников, автомобильных клемм или силовых кабелей большого сечения (свыше 16 мм²). Для сдвоенных гильз максимальное сечение ограничено 2 x 6 мм². Инструмент не имеет храпового механизма — блокировка срабатывает только при полном сжатии, что требует контроля усилия. При выборе стоит учитывать, что для работы с гильзами малого сечения (0,14–0,5 мм²) может потребоваться аккуратность, так как самонастройка менее чувствительна к очень тонким материалам.
