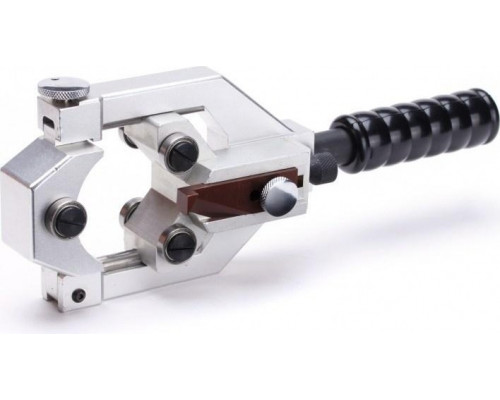

Инструмент для разделки кабелей КВТ КСП-65 из сшитого полиэтилена 63024

Назначение и принцип работы

КВТ КСП-65 (артикул 63024) — это ручной инструмент для механизированной разделки силовых кабелей с изоляцией из сшитого полиэтилена (СПЭ). Он предназначен для двух последовательных операций: удаления внешней изоляционной оболочки и последующего снятия полупроводящего экрана. Конструкция оснащена двумя независимыми режущими узлами — один нож работает по оболочке, второй — по полупроводящему слою. Это позволяет выполнять подготовку кабеля к монтажу муфт или оконцеванию за один проход инструмента вдоль жилы, без необходимости перестановки оснастки.

Диапазон работы и регулировки

Модель рассчитана на кабели диаметром от 40 до 65 мм по изоляции. Инструмент имеет плавную регулировку двух параметров: положения прижимных роликов для точной фиксации на кабеле и глубины реза каждого ножа. Это позволяет адаптировать КСП-65 под конкретный диаметр и толщину оболочки, исключая повреждение токопроводящей жилы или внутренних слоев. Минимальный диаметр 40 мм накладывает ограничение — для более тонких кабелей (например, 25–35 мм) потребуется модель меньшего размера.

Конструктивные особенности

• Два режущих элемента: первый нож разрезает оболочку из сшитого полиэтилена, второй — срезает полупроводящий экран. Ножи выполнены из инструментальной стали и подлежат замене при затуплении.


• Система прижима: ролики обеспечивают равномерное обжатие кабеля по окружности, предотвращая перекос инструмента во время реза. Это особенно важно для кабелей с неидеально круглым сечением.


• Корпус и вес: инструмент весит 1,4 кг, что при длине 295 мм делает его достаточно компактным для работы в стесненных условиях (кабельные колодцы, траншеи, распределительные шкафы). Габариты в упаковке (355x200x90 мм) соответствуют стандартному кейсу для ручного инструмента.

Практические ограничения и рекомендации

КСП-65 предназначен исключительно для кабелей с изоляцией из сшитого полиэтилена. Для разделки кабелей с бумажно-масляной изоляцией или с ПВХ-оболочкой он не подходит из-за разной механики реза. Инструмент требует предварительной настройки под каждый типоразмер кабеля — регулировка глубины реза выполняется вручную с помощью винтов. Перед началом работы рекомендуется сделать пробный рез на отрезке кабеля, чтобы убедиться в отсутствии задиров на полупроводящем экране. Ножи не предназначены для резки брони или металлической оболочки — для этих операций потребуется отдельный инструмент.

Что важно учесть при выборе

Основной критерий — соответствие диаметра кабеля диапазону 40–65 мм. Если вы работаете с кабелями разного сечения в пределах этого диапазона, КСП-65 заменит несколько узкоспециализированных приспособлений. Обратите внимание на состояние ножей при покупке — они должны быть острыми и без сколов. Инструмент поставляется без кейса, поэтому для хранения и транспортировки потребуется отдельный чехол или ящик. Регулярная очистка от остатков изоляции и смазка подвижных частей продлевает срок службы механизма регулировки.
