Источник бесперебойного питания ШТИЛЬ ST1110L (внешние АКБ)

Профессиональный ИБП с двойным преобразованием для ответственного оборудования

ШТИЛЬ ST1110L — это источник бесперебойного питания топологии On-line (с двойным преобразованием энергии), рассчитанный на работу с внешними аккумуляторными батареями. Модель ориентирована на защиту оборудования, критичного к качеству электропитания: серверов, активного сетевого оборудования, систем безопасности, отопительных и котельных систем, а также чувствительной бытовой техники. Отсутствие встроенных АКБ делает эту модель гибким решением для задач, где требуется нестандартное время автономной работы или замена батарей без остановки нагрузки.

Технология двойного преобразования: как это работает и зачем это нужно

ИБП работает в режиме постоянного преобразования входного переменного напряжения в постоянное, а затем обратно в переменное с чистой синусоидой. Это полностью изолирует подключенное оборудование от всех проблем входной сети: скачков, провалов, импульсных помех, отклонений частоты и нелинейных искажений. Выходное напряжение стабилизируется с точностью ±2% — это один из лучших показателей в своем классе, что особенно важно для газовых котлов, циркуляционных насосов и серверного оборудования, чувствительных к форме и стабильности напряжения.

При переходе в автономный режим (при пропадании сети) переключение происходит без разрыва фазы — нагрузка продолжает получать питание от АКБ без микропауз, что исключает сбои в работе оборудования.

Работа с внешними аккумуляторами: гибкость и масштабирование

Модель ST1110L не имеет встроенных батарей — для работы требуется подключение внешнего аккумуляторного модуля или сборки на напряжение 192 В. Это дает возможность:

• Выбирать емкость батарей под конкретную задачу — от нескольких минут до нескольких часов автономной работы в зависимости от мощности нагрузки и типа АКБ.


• Заменять батареи без отключения ИБП — при использовании внешних модулей с горячей заменой (опционально).


• Использовать свинцово-кислотные необслуживаемые батареи — стандартный и надежный тип, доступный для замены.

Важно: при выборе внешних АКБ необходимо учитывать, что напряжение питания от батарей должно составлять 192 В. Это означает, что сборка должна состоять из 16 последовательно соединенных 12-вольтовых аккумуляторов. Емкость и тип батарей подбираются исходя из требуемого времени автономной работы и бюджета.

Мощность и нагрузка: практические возможности

ИБП рассчитан на максимальную выходную мощность 10 000 ВА (8 кВт) при напряжении 230 В. Это позволяет подключать оборудование суммарной мощностью до 8 кВт — например, несколько серверов, активное сетевое оборудование, системы видеонаблюдения, отопительные насосы и автоматику котла одновременно. При этом важно учитывать, что при работе от батарей время автономии будет зависеть от реальной потребляемой мощности: чем меньше нагрузка, тем дольше работа.

Модель поддерживает режим байпас — при перегрузке или неисправности ИБП автоматически переключает нагрузку напрямую на входную сеть, что предотвращает отключение оборудования. Однако в этом случае защита от помех и стабилизация не работают.

Условия эксплуатации и особенности установки

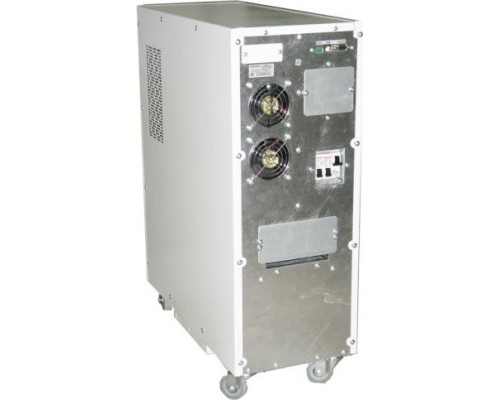

ИБП выполнен в напольном корпусе (Tower) с габаритами 250×480×526 мм и весом 22,5 кг. Устройство предназначено для установки в помещениях с относительной влажностью до 95% (без конденсации) и рабочей температурой до +40 °C. Компактные размеры позволяют разместить его в серверной стойке, на полу или на полке.

На лицевой панели расположены ЖК-дисплей и светодиодные индикаторы для контроля состояния: входное и выходное напряжение, уровень заряда батарей, нагрузка, режим работы. Настройка параметров возможна без подключения к компьютеру.

Коммуникационные возможности и управление

Для интеграции в системы мониторинга и удаленного управления предусмотрен широкий набор интерфейсов:

• RS-232 и USB — для подключения к ПК и работы с ПО управления.


• Ethernet (RJ-45) — для сетевого мониторинга и управления через SNMP.


• RS-485 — для интеграции в системы диспетчеризации и BMS.


• «Сухие» контакты — для внешней сигнализации или автоматического отключения нагрузки.

В комплекте поставляется интерфейсный кабель USB длиной 1,8 м. Остальные интерфейсы требуют дополнительных кабелей или адаптеров (приобретаются отдельно).

Защита и безопасность: что предотвращает ИБП

Устройство оснащено полным набором защит:

• От перегрузки и короткого замыкания на выходе.


• От перегрева — автоматическое отключение при превышении температуры.


• От повышенного (до 276 В) и пониженного (до 176 В) входного напряжения — без перехода на батареи.


• От высоковольтных импульсов и помех — за счет двойного преобразования.


• Плавный пуск — предотвращает броски тока при включении.

Система самодиагностики проверяет работоспособность при каждом запуске и в процессе работы, что повышает надежность.

Что важно учесть при выборе

Модель ШТИЛЬ ST1110L подходит для объектов, где требуется стабильное питание с возможностью гибкого подбора времени автономии. Основные моменты:

• Для работы необходимы внешние аккумуляторы на 192 В — их нужно приобретать отдельно.


• Мощность 8 кВт позволяет подключать большинство серверных и офисных нагрузок, но для мощных потребителей (например, кондиционеров) потребуется расчет пусковых токов.


• ИБП не предназначен для уличной установки — только для помещений с контролируемым климатом.


• Для удаленного мониторинга по сети потребуется дополнительный SNMP-адаптер (не входит в комплект).

Это решение для тех, кому нужна профессиональная защита оборудования с возможностью точной настройки параметров и интеграции в системы управления.
