Источник бесперебойного питания TEPLOCOM - 50+ 506

Надёжный страж для котельной автоматики

Источник бесперебойного питания TEPLOCOM - 50+ 506 — это специализированное устройство, созданное для обеспечения стабильной работы чувствительного оборудования мощностью до 50 ВА (0,04 кВт). В отличие от обычных компьютерных ИБП, данная модель спроектирована с учётом особенностей эксплуатации в системах отопления и газового контроля. Её главная задача — исключить сбои в работе автоматики котла и предотвратить ложные срабатывания систем аварийного отключения газа (САОГ) при перепадах или пропадании напряжения в сети.

Технология двойного преобразования (On-line)

Ключевая особенность модели — схемотехника On-line с двойным преобразованием энергии. Это означает, что поступающее переменное напряжение сначала преобразуется в постоянное, а затем обратно в чистое стабильное переменное напряжение 230 В с частотой 50 Гц. Такой подход полностью изолирует подключённое оборудование от всех проблем питающей сети: скачков, провалов, импульсных помех и искажений формы сигнала. На выходе ИБП всегда формируется идеальная синусоида, что критически важно для корректной работы электронных плат управления котлов и газовой автоматики.

Мгновенный переход на резерв и работа от аккумулятора

При выходе напряжения за пределы рабочего диапазона (от 185 В до 245 В) или при полном отключении сети, устройство переключается на питание от внешней аккумуляторной батареи (АКБ) за 0,2 миллисекунды. Это время настолько мало, что подключённая нагрузка не замечает переключения — автоматика продолжает работать без сбоев, зависаний или перезагрузок. При восстановлении сетевого напряжения происходит обратный переход в штатный режим.

Особенности подключения и выбора АКБ

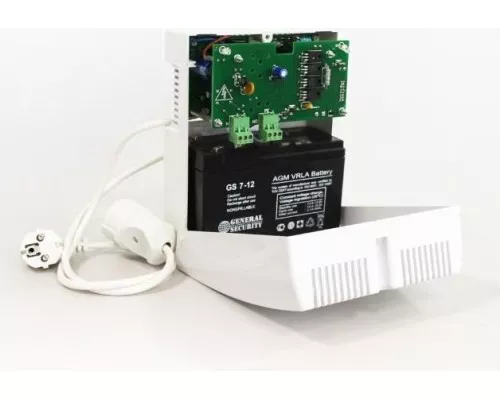

Важно учитывать, что в комплекте поставки нет встроенной аккумуляторной батареи. Устройство рассчитано на самостоятельную установку внешней АКБ напряжением 12 В. Пластиковый корпус имеет отсек для размещения батареи ёмкостью до 7 А·ч. Для увеличения времени автономной работы предусмотрена возможность подключения внешнего аккумулятора ёмкостью до 26 А·ч через удлинительные перемычки, которые входят в комплект. При выборе батареи учитывайте, что от её ёмкости напрямую зависит, как долго система отопления сможет работать без внешнего электропитания.

Практические возможности и защита

Устройство оснащено рядом функций, повышающих надёжность системы в целом:

• Защита АКБ от глубокого разряда — автоматически отключает нагрузку при критическом снижении напряжения на батарее, предотвращая её выход из строя.


• Оптимальный заряд — встроенное зарядное устройство поддерживает аккумулятор в заряженном состоянии, продлевая срок его службы.


• Защита от перегрузки — отключает выход при превышении максимальной мощности (50 ВА), оберегая как сам ИБП, так и подключённое оборудование.


• Холодный пуск — позволяет запустить устройство и подать питание на нагрузку даже при отсутствии сети, если к нему подключена заряженная АКБ.


• Световая индикация — на корпусе отображается наличие сети и факт перехода на резервное питание, что упрощает контроль за состоянием системы.

Условия эксплуатации и монтаж

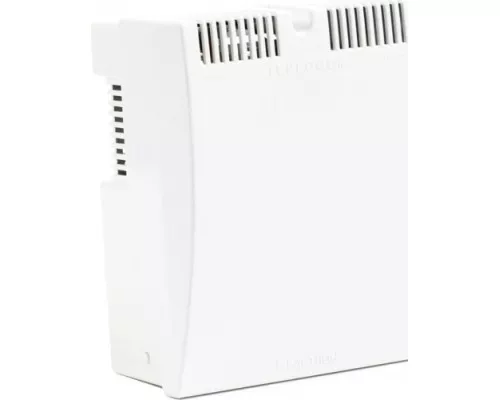

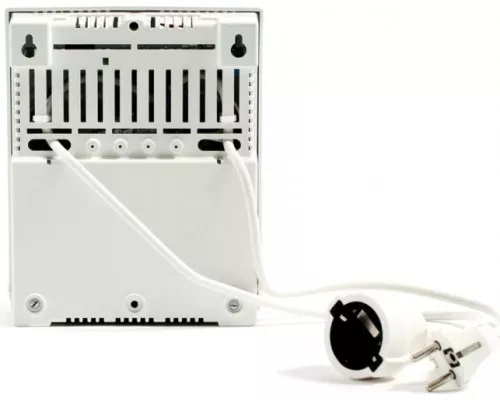

Модель рассчитана на работу в широком диапазоне температур: от -10 °C до +40 °C, при относительной влажности до 80%. Корпус предусматривает настенную установку, что удобно для размещения в котельных и технических помещениях. Компактные габариты (170×136×210 мм) и небольшой вес (1,2 кг без АКБ) не создают сложностей при монтаже. Обратите внимание, что устройство не имеет режима байпас — при отключении или выходе из строя ИБП нагрузка не будет запитана напрямую от сети.

Для какого оборудования подходит

TEPLOCOM - 50+ 506 оптимален для питания:

• Электронных плат управления газовых и электрических котлов;


• Систем аварийного отключения газа (САОГ);


• Циркуляционных насосов малой мощности;


• Другой автоматики и контроллеров мощностью до 50 ВА.

Перед подключением убедитесь, что суммарная мощность всех устройств не превышает 50 ВА (0,04 кВт). Для более мощного оборудования потребуется модель с большей выходной мощностью.
