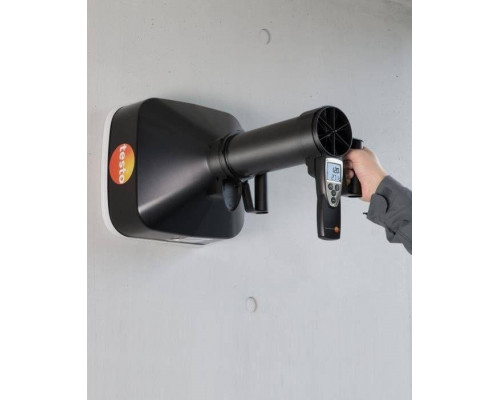

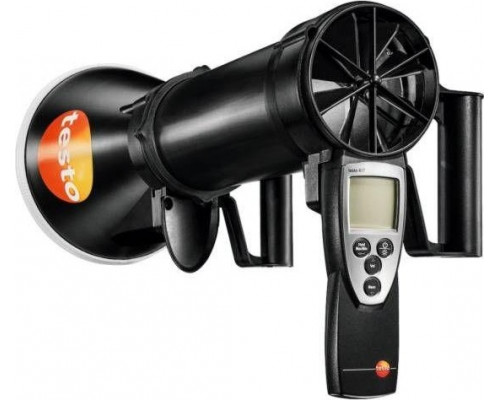

Измеритель скорости потока воздуха Testo 417 с набором воронок и выпрямителем потока 0563 4172

Testo 417 — это портативный анемометр с крыльчаткой, предназначенный для профессиональных измерений скорости и объемного расхода воздуха на выходе вентиляционных систем. Модель 0563 4172 поставляется в расширенной комплектации, включающей набор измерительных воронок и выпрямитель потока, что позволяет работать с различными типами воздухораспределительных устройств — от тарельчатых клапанов до вентиляционных решеток и вихревых диффузоров. Прибор ориентирован на специалистов по наладке вентиляции, пусконаладчиков и инженеров, которым требуется точность и удобство при проведении замеров непосредственно на объекте.

Конструкция и принцип измерений

В основе прибора — встроенная крыльчатка диаметром 100 мм, которая фиксирует скорость потока в диапазоне от 0,3 до 20 м/с с погрешностью ±0,5 м/с. Измерения могут проводиться как в режиме текущего значения, так и с усреднением по времени или по нескольким точкам — это повышает достоверность результата на нестабильных потоках. Дополнительно анемометр измеряет температуру воздуха в диапазоне от +1 до +50 °C, что полезно для оценки параметров приточного воздуха. Все данные выводятся на дисплей прибора, объемный расход рассчитывается автоматически при использовании воронок — пользователю не нужно вручную пересчитывать площадь сечения.

Комплектация и возможности применения

Комплект включает три ключевых элемента, расширяющих сферу применения прибора:

• Воронка для тарельчатых клапанов (диаметр 200 мм) — предназначена для замеров на круглых выпускных устройствах. Воронка фиксирует поток и направляет его на крыльчатку, обеспечивая корректный расчет объемного расхода.


• Воронка для вентиляционных решеток (330 x 330 мм) — используется на квадратных и прямоугольных решетках. Позволяет проводить измерения без дополнительных адаптеров, охватывая типовые размеры.


• Выпрямитель потока testovent 417 — устанавливается между воронкой и крыльчаткой. Его ячеистая структура преобразует турбулентное движение воздуха в равномерный ламинарный поток, что критически важно при работе с вихревыми диффузорами и другими устройствами, создающими завихрения. Без выпрямителя показания на таких объектах могут быть завышены или нестабильны.

Все элементы комплекта хранятся в специальной сумке, входящей в поставку. Сам анемометр компактен (277 x 105 x 45 мм) и весит 0,23 кг, что позволяет работать одной рукой и быстро перемещаться между точками замера.

Практические ограничения и особенности

При выборе модели стоит учитывать несколько моментов. Во-первых, погрешность ±0,5 м/с указана для скорости потока — это абсолютная величина, а не процент, поэтому на низких скоростях (менее 1 м/с) относительная ошибка возрастает. Во-вторых, диапазон измерения температуры ограничен +1…+50 °C — прибор не подходит для горячих воздуховодов или систем с нагревом выше этого порога. В-третьих, крыльчатка диаметром 100 мм ориентирована на работу с воронками из комплекта; для измерений в воздуховодах большого сечения без воронок точность объемного расхода снижается, так как требуется ручной пересчет площади. Также важно, что выпрямитель потока применяется только совместно с воронками — отдельно от них он не используется.

Сильные стороны модели

Главное преимущество Testo 417 в комплектации 0563 4172 — это готовое решение для типовых задач наладки вентиляции. Пользователю не нужно подбирать отдельные адаптеры: воронки и выпрямитель уже входят в набор и подходят к большинству стандартных клапанов и решеток. Функция усреднения по нескольким точкам позволяет получить репрезентативное значение на больших решетках, а автоматический расчет объемного расхода исключает ошибки при вычислениях. Прибор не требует калибровки перед каждым использованием, что экономит время на объекте.
