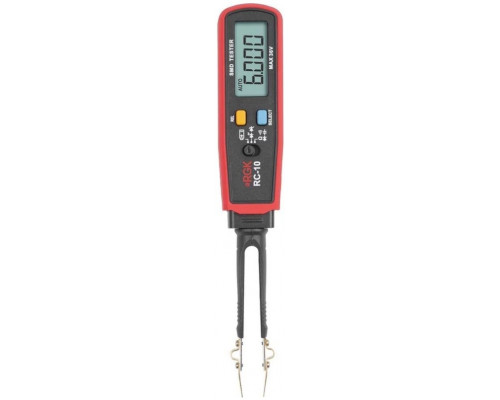

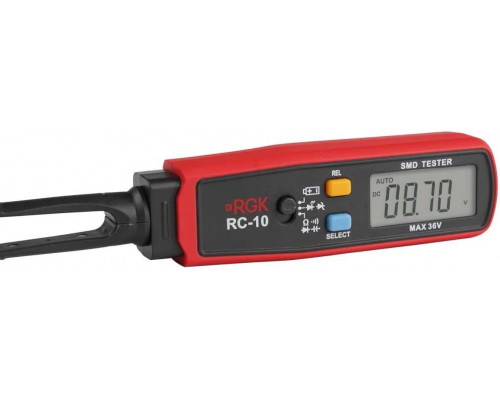

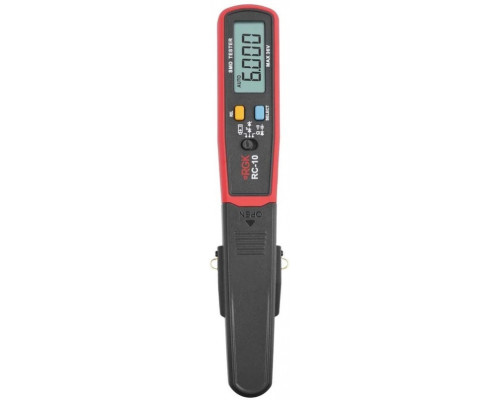

Измеритель SMD компонентов RGK RC-10 755207

Компактный тестер для диагностики SMD и выводных компонентов

Измеритель RGK RC-10 755207 — это портативный прибор для проверки пассивных и полупроводниковых элементов радиоэлектронной аппаратуры. Он ориентирован на работу с SMD-компонентами малых типоразмеров, но также подходит для тестирования выводных деталей. Устройство пригодится радиолюбителям, мастерам по ремонту электроники и специалистам сервисных центров, которым требуется быстрая идентификация параметров элементов без громоздкого оборудования.

Основные возможности и практический смысл

Прибор измеряет сопротивление от 0 МОм и емкость от 0,01 мкФ. Этого достаточно для большинства типов резисторов, конденсаторов, диодов и батареек в бытовой и промышленной электронике. Функция диод-теста позволяет проверять целостность p-n переходов и определять полярность. Встроенный тестер батарей дает возможность оценить остаточный заряд элементов питания, что полезно при диагностике устройств с пониженным напряжением.

Результаты выводятся на цифровой дисплей. Точность измерений соответствует классу портативных мультиметров начального уровня — прибор не предназначен для калибровочных работ, но надежен для ремонтных задач и радиолюбительской практики.

Особенности конструкции и подключения

RGK RC-10 оснащен поворотным механизмом, что упрощает фиксацию SMD-компонентов при измерении. Для подключения используются два способа:

• Пинцетный зажим — для быстрой проверки мелких SMD-элементов на плате или отдельно.

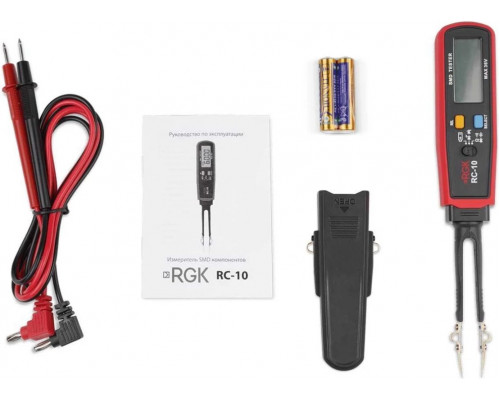

• Комплектные щупы (входят в поставку) — для тестирования выводных компонентов или работы в труднодоступных местах. Штекеры щупов вставляются в проушины наконечников прибора.

Функция REL (относительное измерение) позволяет обнулять показания перед замерами — это удобно при проверке конденсаторов с учетом паразитной емкости щупов или при сравнении сопротивлений относительно эталона.

Питание и ограничения

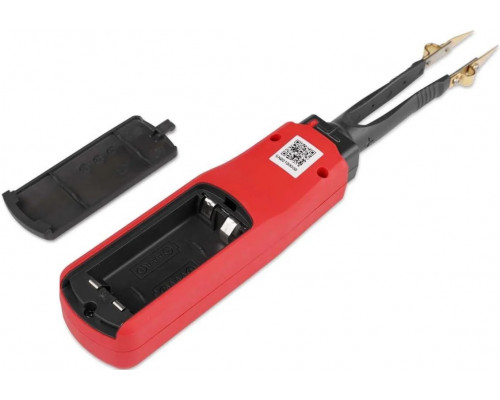

Устройство работает от двух элементов питания типоразмера AAA с напряжением 1,5 В каждый. Это стандартные батарейки, доступные в любом магазине. Вес прибора без элементов — 80 г, что делает его удобным для работы на выезде или в условиях ограниченного пространства.

Следует учитывать, что модель не измеряет индуктивность, частоту, ток и напряжение. Она сфокусирована на проверке компонентов, а не цепей под напряжением. Для полноценной диагностики электрических цепей потребуется мультиметр. Также прибор не поддерживает автоматическое определение типа элемента — пользователь самостоятельно выбирает режим измерения.

На что обратить внимание при выборе

По сравнению с более старшей моделью RGK RC-12, у RC-10 расширен диапазон измерения сопротивления и емкости, а также добавлена функция тестирования батареек. Если вам нужна только проверка SMD-компонентов без работы с батареями, можно рассмотреть более простые варианты. Однако для мастерской, где приходится диагностировать как элементы на плате, так и источники питания, эта модель будет более универсальной.

Компактные размеры (25×80×33 мм) и малый вес делают прибор удобным для хранения в ящике инструмента или сумке. При этом корпус не защищен от пыли и влаги — использовать тестер следует в сухих помещениях.
