Измеритель SMD компонентов RGK RC-12

Компактный тестер для диагностики SMD и выводных компонентов

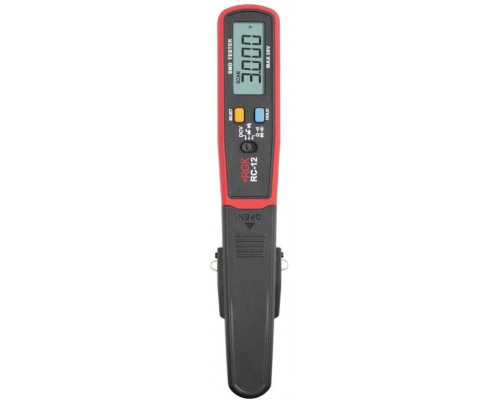

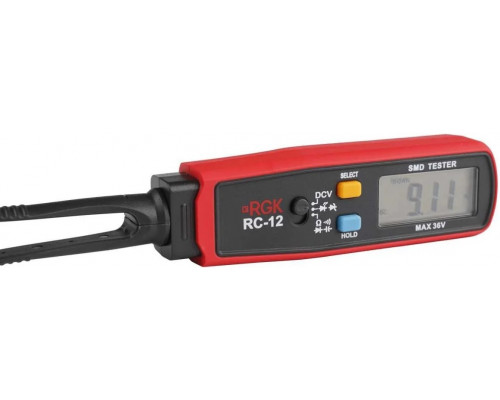

Измеритель SMD компонентов RGK RC-12 755191 — это портативный прибор, предназначенный для оперативной проверки радиоэлектронных деталей. Модель ориентирована на работу с поверхностным монтажом (SMD) и традиционными выводами, что делает её универсальным инструментом для радиолюбителей, мастеров по ремонту электроники и инженеров. Устройство совмещает функции мультиметра и специализированного тестера компонентов в компактном корпусе весом всего 0,08 кг.

Режимы измерений и практические возможности

Прибор поддерживает несколько ключевых режимов, необходимых для диагностики:

• Измерение постоянного напряжения (DC) — диапазон от 0,1 В до 36 В. Это позволяет проверять питание на платах, выходы стабилизаторов и батарейки, хотя тестирование батареек не является основной функцией модели.


• Измерение сопротивления и ёмкости — ёмкость измеряется от 0 мкФ, что подходит для проверки конденсаторов различного типа.


• Тест диодов и светодиодов — режим прозвонки и проверки pn-переходов, включая стабилитроны и LED-элементы.


• Поверка батарей — возможность оценить уровень заряда элементов питания под нагрузкой.

Особенность модели — функция автоматического сканирования. При подключении компонента к пинцету или щупам устройство самостоятельно определяет тип сигнала и переключается в соответствующий режим. Например, при касании резистора тестер переходит в режим измерения сопротивления без ручного выбора.

Конструкция и способы подключения

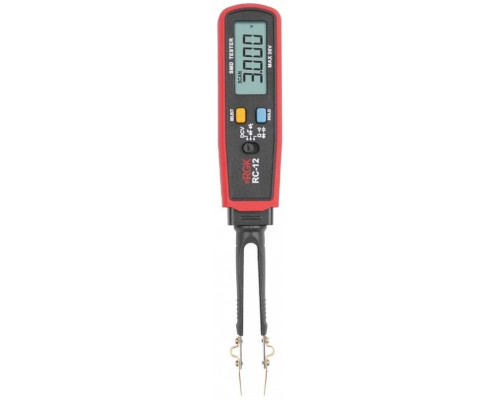

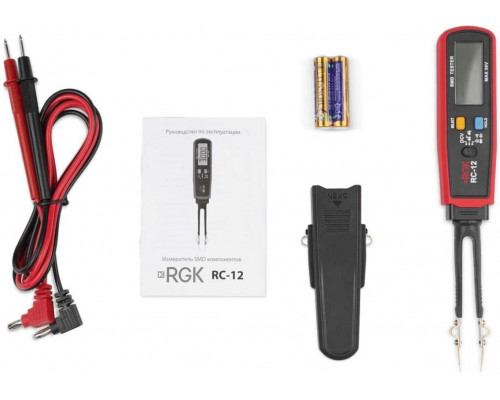

RGK RC-12 предлагает два формата измерений. Первый — через встроенный пинцетный зажим, который удобен для работы с SMD-компонентами на плате. Второй — с помощью комплектных щупов, что позволяет тестировать детали в труднодоступных местах или с большими выводами. Поворотный механизм корпуса упрощает позиционирование прибора при работе в ограниченном пространстве.

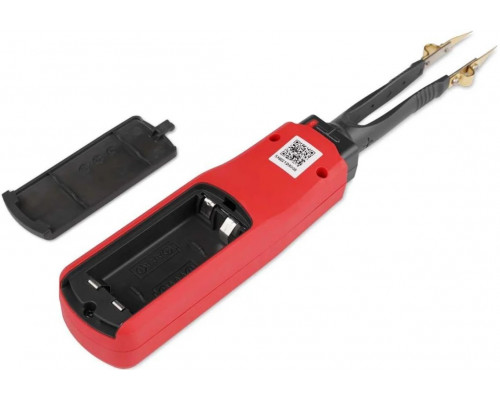

Устройство питается от двух элементов типа AAA (1,5 В каждая). Автоотключение продлевает срок службы батарей при бездействии. Цифровой дисплей отображает результаты в наглядном виде.

Ограничения и важные нюансы

При выборе стоит учитывать, что модель не предназначена для измерения переменного напряжения и не поддерживает тестирование батареек как отдельную функцию (в отличие от некоторых аналогов). Диапазон постоянного напряжения ограничен 36 В — это безопасный уровень для низковольтной электроники. Для работы с высоковольтными цепями прибор не подходит. Также отсутствует режим измерения тока, что сужает область применения по сравнению с полноценным мультиметром.

Компактные размеры (25×80×33 мм) и малый вес делают тестер удобным для мобильного использования, но при длительной работе с мелкими компонентами может потребоваться дополнительное освещение или лупа из-за небольшого дисплея.

Для кого и для каких задач подходит

RGK RC-12 — это инструмент для быстрой диагностики в условиях ремонта или сборки. Он эффективен при проверке SMD-резисторов, конденсаторов, диодов и светодиодов, а также при поиске неисправностей в низковольтных цепях. Благодаря автоматическому сканированию и двум способам подключения, прибор сокращает время на переключение режимов и подходит как для стационарной мастерской, так и для выездных работ.
