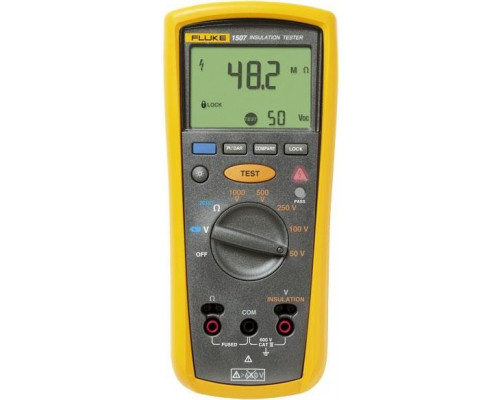

Измеритель сопротивления изоляции Fluke 1507

Назначение и область применения

Fluke 1507 — это портативный мегаомметр для профессиональной диагностики изоляции силовых кабелей, электродвигателей, трансформаторов и распределительных щитов. Прибор предназначен для плановых проверок, поиска скрытых дефектов изоляции и оценки состояния оборудования под напряжением до 1000 В. Благодаря фиксированным тестовым напряжениям от 50 В до 1000 В, он подходит для работы с низковольтными цепями управления, бытовой проводкой и промышленными установками. Измерения выполняются в диапазоне от 0,01 МОм до 10 ГОм, что позволяет выявлять как незначительное ухудшение изоляции, так и её полное разрушение.

Ключевые измерительные возможности

Устройство работает от четырёх батарей АА, обеспечивая автономность на выездных проверках. Встроенный вольтметр измеряет постоянное и переменное напряжение до 600 В с точностью 0,1 В — это позволяет перед тестированием убедиться в отсутствии опасного потенциала на объекте. Для низкоомных цепей предусмотрен режим измерения сопротивления от 0,01 до 20 000 Ом, а прозвонка цепей на целостность дополняет функционал при поиске обрывов. Прибор автоматически вычисляет индекс поляризации (PI) и коэффициент диэлектрических потерь (DAR), что важно для оценки увлажнения и старения изоляции без ручных расчётов.

Особенности эксплуатации и безопасности

Рабочий диапазон температур от -20 °C до +55 °C позволяет использовать мегаомметр в неотапливаемых помещениях и на открытом воздухе. ЖК-экран с подсветкой отображает текущий режим, уровень тестового напряжения, заряд батарей и предупреждения об опасном напряжении. При обнаружении напряжения более 30 В на измеряемом объекте прибор автоматически блокирует тест — это защищает пользователя от случайного прикосновения к заряженным цепям. Управление сведено к минимуму: переключатель режимов и несколько кнопок, что ускоряет работу в полевых условиях.

Комплектация и конструктивные особенности

В комплект поставки входят футляр для хранения и транспортировки, набор тестовых щупов, измерительные провода, зажим типа «крокодил» и дистанционный щуп. Дистанционный щуп позволяет фиксировать показания на удалении от прибора, что удобно при работе в труднодоступных местах. Габариты корпуса (203×100×50 мм) и вес 0,55 кг делают устройство компактным — его можно носить в сумке для инструмента или держать одной рукой. Питание от стандартных батареек АА упрощает замену источника энергии вдали от розетки, но стоит учитывать, что при интенсивном использовании с высокими тестовыми напряжениями расход батарей возрастает.

Практические ограничения

Прибор не предназначен для измерения сопротивления изоляции выше 10 ГОм — для сверхвысоких значений потребуется другое оборудование. Тестовые напряжения фиксированы и не регулируются плавно, что может быть неудобно для специфических нормативов, требующих нестандартных значений. Отсутствие встроенного таймера для автоматического запуска тестов PI и DAR означает, что пользователь должен вручную контролировать время измерений. При работе с ёмкостными объектами (длинные кабели) время стабилизации показаний может увеличиваться, особенно на высоких напряжениях, что требует терпения при тестировании.
