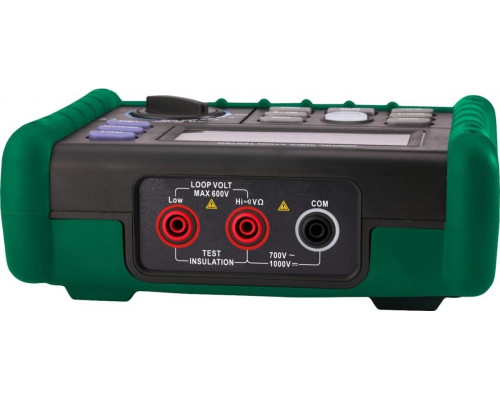

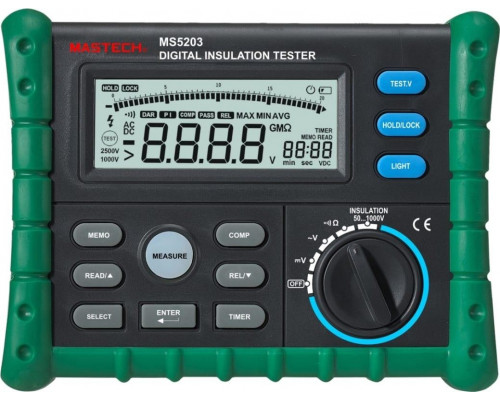

Измеритель сопротивления изоляции MASTECH MS5203 (1.0 кВ) 13-1347

Назначение и сфера применения

MASTECH MS5203 — это цифровой мегаомметр, предназначенный для измерения сопротивления изоляции электрических цепей, кабелей, обмоток двигателей и трансформаторов. Прибор рассчитан на работу с напряжением до 1000 В, что делает его подходящим инструментом для профессионального обслуживания силовых сетей, промышленного оборудования и распределительных щитов. Модель ориентирована на электромонтажников, инженеров по эксплуатации электроустановок и специалистов служб контроля качества.

Ключевые измерительные возможности

Основная функция прибора — тестирование изоляции на постоянном напряжении. MS5203 позволяет выбирать тестовое напряжение до 1000 В, что необходимо для проверки изоляции в сетях с номинальным напряжением до 1000 В переменного тока. Диапазон измерения сопротивления изоляции составляет до 2000 МОм (2 ГОм), что перекрывает большинство задач по диагностике силовых кабелей и обмоток электродвигателей.

Помимо изоляции, прибор выполняет функции мультиметра:

• Измерение переменного напряжения до 750 В (диапазон от 0.1 В).


• Измерение постоянного напряжения до 1000 В.


• Измерение сопротивления в диапазоне до 2000 Ом (2 кОм).


• Прозвонка целостности электрических цепей со звуковой индикацией.

Важно учитывать, что диапазон измерения сопротивления (до 2000 Ом) ограничен и не предназначен для точных низкоомных измерений — это скорее вспомогательная функция для проверки целостности проводников.

Конструктивные особенности и безопасность

Корпус прибора выполнен с противоударной конструкцией, что повышает его живучесть при работе в полевых условиях и на стройплощадках. Модель соответствует стандарту безопасности МЭК-61010-1 с категорией защиты CAT III 1000 В, что подтверждает её пригодность для работы в распределительных устройствах и силовых цепях до 1000 В. Категория загрязнения 2 означает, что прибор рассчитан на эксплуатацию в обычной промышленной среде без агрессивных загрязнений.

Для удобства работы в условиях недостаточного освещения предусмотрена подсветка дисплея. Наличие аналоговой бар-шкалы на дисплее помогает визуально оценивать динамику изменения сопротивления изоляции в процессе тестирования.

Функциональные возможности

Прибор оснащён рядом вспомогательных функций, повышающих точность и удобство измерений:

• Фиксация показаний (удержание данных) — позволяет зафиксировать результат на дисплее после окончания измерения, что удобно при работе в труднодоступных местах.


• Таймер — даёт возможность устанавливать время тестирования изоляции для проведения нормированных испытаний.


• Звуковая и световая индикация перегрузки — предупреждает о превышении допустимых пределов измерения, защищая прибор и пользователя.

Питание и автономность

Мегаомметр работает от 6 элементов питания типоразмера AA (пальчиковые батарейки). Это стандартное решение, обеспечивающее простую замену источников питания в полевых условиях. Прибор поставляется с комплектом батареек, что позволяет начать работу сразу после распаковки.

Комплектация и транспортировка

В комплект поставки входят измерительные провода с зажимами, отвёртка для регулировки, мягкая сумка-чехол для переноски и пластиковый кейс для хранения. Кейс обеспечивает защиту прибора от ударов и пыли при транспортировке. Вес прибора без упаковки составляет 0.92 кг, что делает его достаточно лёгким для длительной работы в ручном режиме. Габариты (195x150x75 мм) позволяют размещать прибор в стандартных ящиках для инструмента.

Ограничения и рекомендации по выбору

При выборе MS5203 стоит учитывать, что максимальное тестовое напряжение 1000 В подходит для сетей до 1000 В, но не для высоковольтного оборудования (свыше 1000 В). Диапазон измерения сопротивления изоляции до 2000 МОм достаточен для большинства задач, однако для тестирования длинных кабельных линий или изоляции с очень высоким сопротивлением может потребоваться прибор с большим верхним пределом (например, до 10 ГОм). Функция измерения сопротивления ограничена 2000 Ом — для точных низкоомных измерений (например, переходных сопротивлений контактов) этот прибор не оптимизирован. Рабочий температурный диапазон от 0 до +40 °C типичен для бюджетных и средних моделей, но не подходит для эксплуатации при отрицательных температурах.
