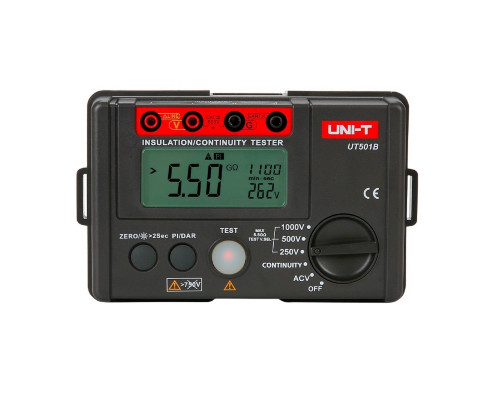

Измеритель сопротивления изоляции UNI-T UT501B (13-0045)

Назначение и сфера применения

UNI-T UT501B (артикул 13-0045) — это портативный мегаомметр, предназначенный для измерения сопротивления изоляции электрических кабелей, обмоток двигателей, трансформаторов и другого электрооборудования. Прибор ориентирован на электромонтажников, специалистов по обслуживанию электроустановок и инженеров, которым требуется оперативная оценка состояния изоляции в условиях ограниченного пространства или при работе на высоте. Компактные габариты (71x100x150 мм) и вес 0.5 кг делают его удобным для ношения в подсумке или на поясе.

Основные измерительные возможности

Устройство работает от шести элементов питания АА, что обеспечивает автономность без привязки к розетке. Измерения отображаются на ЖК-дисплее с разрядностью 2000 отсчетов — этого достаточно для точного снятия показаний в большинстве практических задач. Прибор поддерживает фиксацию результатов на экране, что удобно при работе в труднодоступных местах, где сложно одновременно удерживать щупы и смотреть на дисплей.

Минимальное измеряемое сопротивление составляет 100 Ом, что позволяет не только проверять изоляцию, но и проводить непрерывное измерение низкого сопротивления цепей. Функция возврата низкого сопротивления к нулю повышает точность за счет компенсации сопротивления измерительных проводов — это важно при работе с малыми значениями.

Функции для безопасной и комфортной работы

Прибор оснащен подсветкой дисплея, что облегчает считывание показаний в плохо освещенных распределительных щитах, подвалах или на улице в сумерках. Для безопасности предусмотрена функция автоматической разрядки: после каждого измерения остаточное напряжение снимается с объекта, снижая риск поражения током при отключении щупов.

Автоматическое отключение питания продлевает срок службы батарей, если пользователь забыл выключить прибор. Красная сигнальная лампочка и звуковой сигнал помогают мгновенно определить превышение заданных пороговых значений — это ускоряет работу при массовых проверках, когда не нужно постоянно смотреть на экран.

Расширенные режимы оценки изоляции

UT501B поддерживает расчет коэффициентов поляризации (PI) и диэлектрического абсорбции (DAR). Эти параметры используются для диагностики состояния изоляции: PI помогает оценить увлажнение и старение изоляции, а DAR — выявить локальные дефекты. Автоматический расчет избавляет оператора от ручных вычислений и снижает вероятность ошибки.

Также прибор измеряет переменное напряжение от 30 В, что позволяет проверять наличие опасного потенциала на объекте перед началом измерений — это дополнительная мера безопасности.

Особенности конструкции и ограничения

Прибор поставляется в упаковке весом 0.84 кг, однако сам мегаомметр легче — 0.5 кг. В комплект входят измерительные щупы и батареи, но для работы с высоковольтными цепями могут потребоваться дополнительные аксессуары (например, удлиненные щупы).

Важно учитывать, что минимальное сопротивление 100 Ом не позволяет использовать прибор для точных измерений сверхнизких сопротивлений (например, контактов реле или переходных сопротивлений). Для таких задач потребуется отдельный миллиомметр. Также модель не поддерживает работу от сети или аккумулятора — только от батареек типа АА, что требует их своевременной замены.
