Измеритель сопротивления заземления КВТ KT 2302 PROLINE

Назначение и сфера применения

Измеритель сопротивления КВТ KT 2302 PROLINE — это профессиональный прибор для контроля состояния заземляющих устройств и систем молниезащиты. Модель предназначена для измерения сопротивления растеканию тока заземлителей и проверки напряжения в цепях заземления. Инструмент востребован при пусконаладочных работах, периодическом техническом обслуживании электроустановок, а также при диагностике заземления промышленного, коммерческого и бытового оборудования. С его помощью можно оценить качество контура заземления, выявить коррозионные повреждения или нарушение целостности соединений.

Ключевые технические возможности

Прибор работает в четырёх диапазонах измерения сопротивления заземления: от 0 до 4000 Ом. Для малых сопротивлений (до 29,99 Ом) погрешность составляет ±2%+6 единиц счёта, что позволяет точно оценивать качественные контуры. На высоких сопротивлениях (1000–4000 Ом) погрешность не превышает ±3%+3D — этого достаточно для проверки изолирующих свойств грунта или устаревших заземлителей. Дополнительно реализован режим измерения напряжения заземления в диапазоне 0–200 В с погрешностью ±1%+5D, что помогает выявлять опасные потенциалы на заземляющих проводниках.

Методы измерения и практические особенности

KT 2302 PROLINE поддерживает двух- и трёхпроводной методы измерения. Двухпроводная схема удобна для быстрой оценки сопротивления в системах с уже подключённым заземлением (например, в розетках). Трёхпроводной метод (с использованием токового и потенциального электродов) даёт более точные результаты при проверке отдельно стоящих заземлителей — он исключает влияние параллельных цепей. Для повышения достоверности измерений на объектах с помехами предусмотрен режим относительных измерений (Relative), который позволяет скомпенсировать сопротивление соединительных проводов и переходное сопротивление щупов.

Удобство работы и регистрация данных

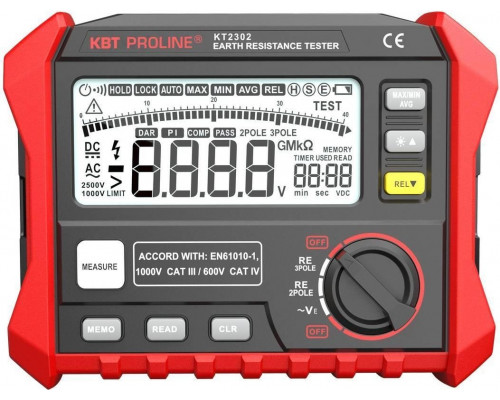

Прибор оснащён большим ЖК-дисплеем с аналоговой шкалой и подсветкой. Аналоговая шкала помогает визуально оценивать динамику изменений сопротивления при перемещении измерительных электродов, что упрощает поиск локальных дефектов. Цифровые показания отображаются с разрешением до 0,01 Ом на минимальном диапазоне. Встроенная память рассчитана на хранение до 100 результатов измерений — этого достаточно для документирования проверки нескольких объектов без использования внешних носителей. Функции MAX/MIN/AWG фиксируют максимальные и минимальные значения за серию замеров, что полезно при анализе нестабильных контактов.

Комплектация и оснащение

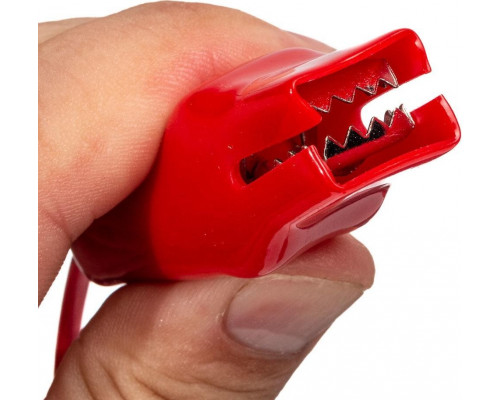

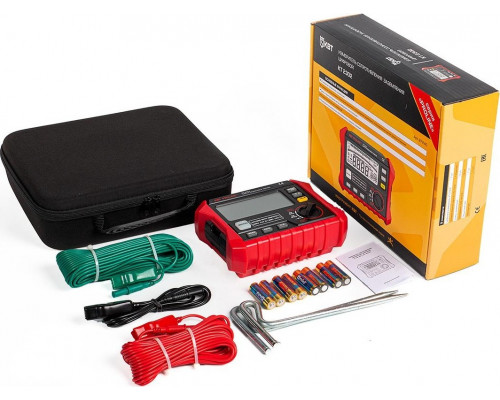

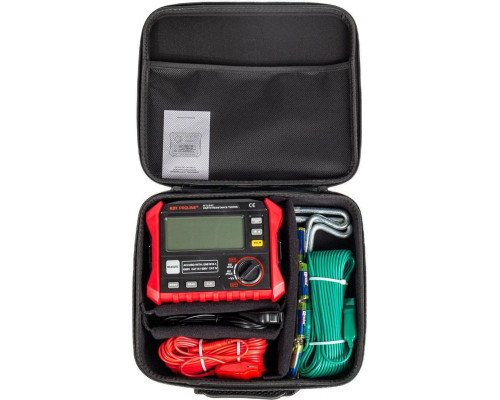

В комплект поставки входят три измерительных щупа длиной 2, 10 и 15 метров. Такая комплектация позволяет проводить измерения на удалении до 15 метров от прибора без необходимости удлинителей. Для подключения к контуру заземления предусмотрена шина заземления. Питание осуществляется от восьми элементов АА (1,5 В), которые входят в комплект. Прибор поставляется в защитном кейсе, который обеспечивает безопасное хранение и транспортировку. Габариты упаковки: 270×90×335 мм, вес — 2,33 кг.

Ограничения и рекомендации по выбору

Модель не предназначена для измерения сопротивления изоляции или низкоомных цепей (менее 0,01 Ом). Для работы с трёхпроводной схемой потребуются дополнительные вспомогательные электроды (в комплект не входят). При измерениях на объектах с высоким уровнем промышленных помех рекомендуется использовать режим относительных измерений для повышения точности. Прибор ориентирован на специалистов по электробезопасности, энергоаудиторов и монтажников систем заземления — он обеспечивает достаточную точность для сертификационных испытаний и технического контроля.
