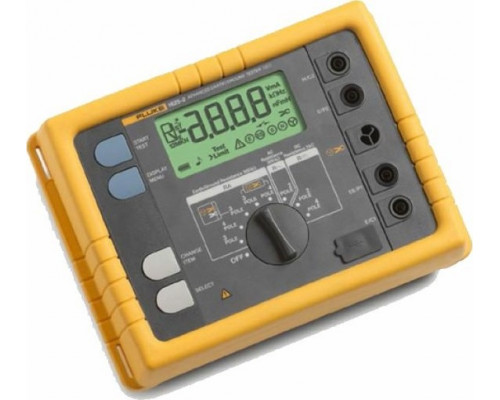

Измеритель сопротивления заземления Fluke 1625-2 GEO

Профессиональный тестер заземления для сложных измерений

Fluke 1625-2 GEO — это многофункциональный измеритель сопротивления заземления, предназначенный для инженеров-электриков, специалистов по молниезащите и обслуживающего персонала промышленных объектов. Модель ориентирована на проведение точных измерений на объектах с высокими требованиями к безопасности, включая подстанции, телекоммуникационные вышки, производственные цеха и системы альтернативной энергетики. Устройство поддерживает все основные методы тестирования, что делает его универсальным инструментом для диагностики заземляющих устройств любой сложности.

Методы измерений и практическое применение

Прибор реализует четыре ключевых режима работы, которые охватывают практически все сценарии проверки заземления:

• 3- и 4-полюсное падение напряжения — классический метод для точного измерения сопротивления одиночных заземлителей и контуров. Используется при приемо-сдаточных испытаниях и периодическом контроле.


• 4-полюсное тестирование удельного сопротивления грунта — необходимо для проектирования новых систем заземления. Позволяет рассчитать оптимальную глубину и количество электродов.


• Выборочное тестирование с одним зажимом — ускоряет проверку многократно заземленных систем (например, опор ЛЭП), не требуя отключения заземляющих проводников.


• Безэлектродное тестирование с двумя зажимами — позволяет измерять сопротивление заземления без забивания вспомогательных электродов. Идеально для городских условий и объектов с ограниченным доступом к грунту.

Конструктивные особенности и удобство работы

Корпус выполнен по стандарту IP56, что гарантирует защиту от пыли и водяных струй. Прибор можно использовать при дожде, тумане и в условиях высокой влажности без риска повреждения электроники. Рабочий диапазон температур от -20 до +50 °С позволяет эксплуатировать устройство в большинстве климатических зон.

Управление реализовано через крупный поворотный переключатель, который легко вращается даже в плотных защитных перчатках. Интерфейс выводит на экран подсказки о том, какие именно электроды или зажимы необходимо подключить для текущего режима — это снижает вероятность ошибок при монтаже схемы.

Ограничения по измерениям и питание

Диапазон измерения сопротивления составляет от 0 до 0.3 МОм (300 кОм). Этого достаточно для проверки практически любых стандартных систем заземления, но следует учитывать, что прибор не предназначен для измерения высокоомных изолирующих покрытий или сверхвысоких сопротивлений — это узкоспециализированный инструмент для заземления.

Питание осуществляется от шести элементов типоразмера AA. При выборе батарей рекомендуется использовать щелочные (алкалиновые) или литиевые элементы для обеспечения стабильной работы при отрицательных температурах. Автономность зависит от интенсивности тестов, но встроенная память для хранения результатов позволяет проводить серию измерений без подключения к ПК.

Комплектация и транспортировка

В базовый набор входит профессиональный футляр для переноски, три кабельные катушки, четыре заземляющих электрода, два измерительных зажима, USB-кабель для передачи данных и шесть батарей. Футляр обеспечивает удобное хранение всех компонентов и защиту при транспортировке на объекты. Габариты прибора (250×133×187 мм) и вес 1.1 кг делают его компактным для полевых условий, хотя при полной комплектации общий вес набора увеличивается за счет катушек и электродов.

Передача данных и документирование

Результаты измерений сохраняются во внутренней памяти и могут быть выгружены на компьютер через порт USB. Это позволяет формировать протоколы испытаний, вести архив замеров и анализировать динамику изменения сопротивления заземления на одном объекте. Поддержка USB-интерфейса упрощает интеграцию с офисным программным обеспечением для подготовки отчетной документации.
