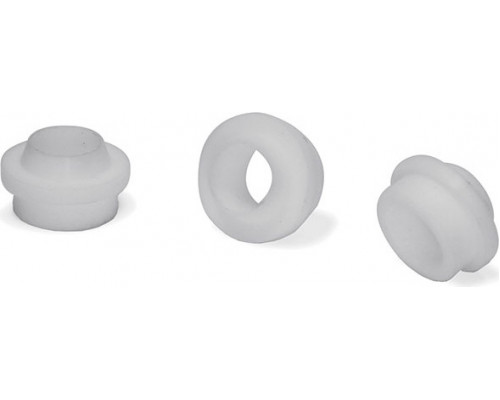

Изолятор тела горелки Aurora TIG 17-18-26 Gas Lens 14334

Изолятор для TIG-горелки: защита от перегрева

Изолятор тела горелки AURORA 14334 — это тефлоновая прокладка, которая устанавливается между головкой горелки и керамическим соплом. Его основная задача — предотвратить передачу высоких температур от сварочной дуги и разогретого сопла к более чувствительным узлам корпуса горелки, таким как рукоятка и кабельный разъем. Это ключевая деталь для обеспечения долговечности оборудования и безопасной работы сварщика.

Назначение и принцип работы

В процессе аргонодуговой (TIG) сварки керамическое сопло, удерживающее вольфрамовый электрод, может раскаляться до очень высоких температур. Без термоизолирующей прокладки это тепло напрямую передается на корпус горелки, что приводит к ускоренному износу резиновых уплотнений, оплавлению пластиковых компонентов и дискомфорту для оператора. Данный изолятор, изготовленный из высокотемпературного тефлона, создает эффективный тепловой барьер.

Модель позиционируется как Gas Lens изолятор, что указывает на ее совместимость с газовыми линзами — специальными цанговыми патронами, обеспечивающими более ламинарный и сфокусированный поток защитного газа. Это означает, что деталь рассчитана на работу в составе современных горелок, где критически важна точная геометрия и стабильность формы под воздействием температуры.

Совместимость с горелками

Изолятор с артикулом 14334 предназначен для широкого ряда профессиональных горелок AURORA серий TIG 17, TIG 18 и TIG 26. Важно учитывать, что совместимость зависит не только от серии, но и от конкретной конфигурации горелки по току, типу охлаждения и разъемам.

• Для горелок серии TIG 17 (до 140 А): Подходит для стандартных, гибких (F) и версий с газовым клапаном (V) с длиной кабеля 4 и 8 метров, как с управляющими разъемами, так и без них.




• Для горелок серии TIG 18 (до 320 А): Совместим с мощными моделями с воздушным и водяным охлаждением, включая модификации SUPER TS с суперохлаждением. Работает с различными типами подключений газа (M10x1, Trak-50MMQ) и управляющих сигналов (2,3,5,7 pin).




• Для горелок серии TIG 26 (до 180 А): Применяется в горелках для аппаратов TIG 160-200, включая гибкие версии, модели с клапаном и стандартные исполнения с разъемами 3/8G.

Перед выбором необходимо сверить точную модель вашей горелки со списком, так как даже в пределах одной серии могут быть различия в посадочных размерах.

Материал и ключевые особенности

Изолятор изготовлен из тефлона (PTFE). Этот материал выбран не случайно: он обладает исключительной термостойкостью, сохраняя форму и свойства при интенсивном нагреве. Кроме того, тефлон имеет низкий коэффициент трения и диэлектрические свойства, что дополнительно защищает от случайного электрического контакта и облегчает монтаж/демонтаж сопла.

Особенностью данной модели является ее универсальность для трех разных серий горелок, что упрощает поиск запасных частей для мастерских, использующих различное оборудование AURORA. Однако это налагает ответственность на пользователя — необходимо точно убедиться в соответствии модели горелки.

На что обратить внимание при выборе

Главный критерий выбора — полное соответствие модели вашей TIG-горелки. Использование несовместимого изолятора может привести к неплотной посадке сопла, нарушению геометрии потока защитного газа, перекосу электрода и, как следствие, к ухудшению качества сварочного шва и риску перегрева горелки.

Изолятор является расходным элементом, хотя и с длительным сроком службы. Его рекомендуется проверять на предмет механических повреждений, трещин или деформации при каждой плановой замене сопла или газовой линзы. Потеря упругости или появление сколов — сигнал к обязательной замене.

Учитывая минимальный вес (0.05 кг), деталь не оказывает влияния на балансировку горелки, выполняя сугубо защитную и изолирующую функцию.
