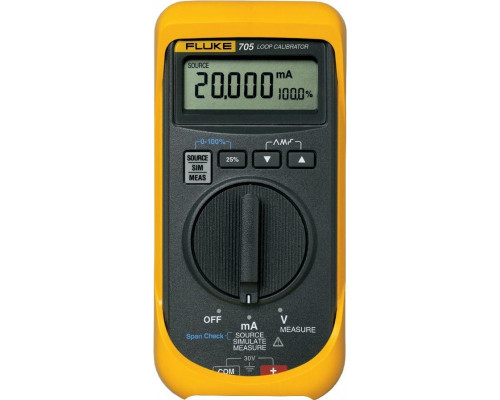

Калибратор петли тока Fluke 705 665091

Назначение и область применения

Fluke 705 — это компактный калибратор петли тока, предназначенный для обслуживания, настройки и проверки аналоговых токовых систем (4-20 мА и 0-20 мА). Устройство используется для тестирования преобразователей, регуляторов, клапанов и другого промышленного оборудования, работающего по токовому интерфейсу. Калибратор позволяет как измерять ток в цепи, так и генерировать его, а также эмулировать работу датчика (трансмиттера) при проверке входных каналов контроллеров. Это инструмент для специалистов по КИПиА, сервисных инженеров и наладчиков, работающих с аналоговыми сигналами.

Режимы работы и практические возможности

Калибратор поддерживает три ключевых режима, что делает его универсальным для разных этапов диагностики и настройки:

• Измерение тока — позволяет проверить фактический сигнал от датчика или контроллера. Точность 0.02% гарантирует достоверность результатов даже при работе с прецизионным оборудованием.


• Генерация тока — подача точного сигнала (от 0 до 20 мА или от 4 до 20 мА) для проверки входов контроллеров, регистраторов или исполнительных механизмов.


• Эмуляция трансмиттера — режим, при котором калибратор имитирует работу датчика, потребляя питание от внешнего источника (например, от контроллера). Это удобно для проверки целостности линии и входных цепей без подключения реального датчика.

По умолчанию прибор запускается в диапазоне 0-20 мА, но одним нажатием переключается на 4-20 мА, что ускоряет работу в стандартных промышленных контурах.

Ключевые особенности для повседневной работы

Несколько функций Fluke 705 заметно упрощают типовые задачи:

• Одновременная индикация в мА и % — на дисплее отображается значение тока в миллиамперах и соответствующий процент от диапазона (например, 12 мА = 50% для шкалы 4-20 мА). Это исключает необходимость пересчёта при проверке линейности.


• Кнопка 25% шага — при нажатии сигнал переключается на 0%, 25%, 50%, 75% и 100% от выбранного диапазона. Позволяет быстро оценить линейность канала или правильность настройки оборудования без ручного ввода значений.


• Функция "Проверка установки" — одним нажатием устанавливает ток на 0% (0 мА или 4 мА) и 100% (20 мА), чтобы мгновенно подтвердить нулевую точку и верхний предел. Это ускоряет процедуру первичной калибровки.


• Режимы изменения сигнала — доступны медленное и быстрое линейное изменение (пилообразный сигнал), а также пошаговое изменение. Эти режимы полезны для проверки динамических характеристик оборудования (например, времени срабатывания клапана) или выявления нелинейностей.

Внутреннее питание петли и автономность

Калибратор оснащён встроенным источником питания 24 В, который позволяет запитывать токовую петлю напрямую от прибора. Это означает, что при тестировании пассивных устройств (например, двухпроводных датчиков) не требуется внешний блок питания — Fluke 705 одновременно подаёт напряжение и измеряет/генерирует ток. Питание самого калибратора осуществляется от стандартной батареи типа "Крона" 9 В, что обеспечивает удобство замены в полевых условиях, но важно учитывать, что при активном использовании внутреннего источника 24 В заряд расходуется быстрее.

Конструкция и условия эксплуатации

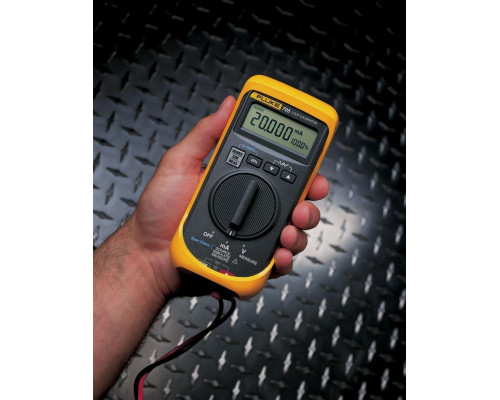

Прибор выполнен в компактном корпусе (164 x 75 x 47 мм) и весит всего 0.35 кг, что позволяет носить его в кармане или на поясе. Рабочий диапазон температур от -10°C до +55°C делает его пригодным для использования как в отапливаемых цехах, так и в неотапливаемых помещениях или на открытом воздухе в умеренном климате. Однако при температурах ниже нуля стоит учитывать возможное снижение ёмкости батареи. Корпус не имеет специальной защиты от пыли и влаги (класс IP не указан), поэтому не рекомендуется использовать прибор в условиях прямого попадания воды или агрессивной среды без дополнительной защиты.

Что важно знать при выборе

Fluke 705 — это специализированный инструмент для работы с токовыми петлями, но он не поддерживает измерение напряжения или сопротивления (кроме косвенных методов). Если вам требуется универсальный мультиметр с функциями калибратора, стоит рассмотреть другие модели. Также обратите внимание, что комплектация включает только сам прибор и батарею (в большинстве случаев), а измерительные провода и переходники приобретаются отдельно. Для точной работы рекомендуется использовать качественные щупы и соблюдать полярность подключения, так как неправильное включение может привести к некорректным показаниям или повреждению цепи.
