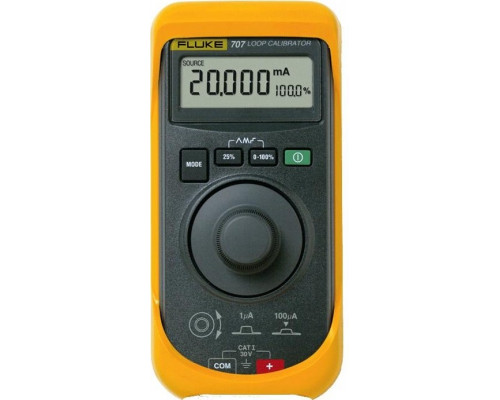

Калибратор петли тока Fluke 707

Назначение и область применения

Fluke 707 — это портативный калибратор петли тока, предназначенный для точной проверки, настройки и калибровки аналоговых токовых контуров 4-20 мА. Модель ориентирована на работу с промышленными датчиками, преобразователями, клапанами и контроллерами, где требуется высокая достоверность сигнала. Устройство позволяет как имитировать работу датчика (режим источника тока), так и измерять проходящий ток в цепи, что делает его универсальным инструментом для пусконаладки, сервисного обслуживания и ремонта АСУ ТП.

Режимы работы и практические возможности

Калибратор поддерживает два ключевых режима, которые охватывают большинство задач с токовыми петлями:

• Режим источника (Source): подача стабильного тока от 0 до 20 мА или 4-20 мА с шагом, задаваемым пользователем. Используется для проверки входов контроллеров, регистраторов и исполнительных механизмов без подключения реального датчика.


• Режим измерения (Measure): измерение тока в цепи от 0 до 24 мА. Позволяет контролировать сигнал от датчика или общую исправность петли, включая выявление обрывов и коротких замыканий.


• Режим симуляции (Simulate): имитация работы 2-проводного датчика с внешним источником питания. Удобен для настройки входов контроллеров, когда калибратор «подменяет» полевой прибор.

Особенность Fluke 707 — наличие кнопок пошагового изменения тока (25% и 100% шага), что позволяет быстро переключаться между стандартными точками 4, 8, 12, 16 и 20 мА без ручного ввода значений. Это ускоряет проверку линейности и настройку уставок.

Конструкция и питание

Калибратор выполнен в компактном корпусе из ударопрочного пластика, устойчивого к падениям и вибрациям. Размеры 164x75x47 мм и вес 0.35 кг делают его удобным для работы в стеснённых условиях шкафов управления и на высоте. Питание осуществляется от стандартной батареи типа «Крона» 9В, что упрощает замену элемента в полевых условиях. Важно учитывать, что при длительной работе в режиме источника тока расход батареи возрастает, поэтому для интенсивного использования рекомендуется иметь запасной элемент питания.

Температурный диапазон и условия эксплуатации

Рабочий диапазон температур от -10°C до +55°C позволяет применять калибратор как в неотапливаемых цехах и на открытых площадках, так и в жарких производственных зонах. Однако при отрицательных температурах время работы от батареи сокращается, а дисплей может замедлять обновление показаний. Устройство не предназначено для работы в условиях высокой влажности или агрессивных сред без дополнительной защиты.

Ограничения и особенности выбора

Fluke 707 не поддерживает измерение напряжения, сопротивления или частоты — это узкоспециализированный инструмент исключительно для токовых петель. Если требуется многофункциональный прибор, стоит рассмотреть другие модели серии. Также важно помнить, что калибратор не имеет встроенного источника питания для 2-проводных датчиков (кроме режима симуляции), поэтому при проверке пассивных устройств потребуется внешний блок питания. Комплектация может отличаться, поэтому перед использованием рекомендуется проверить наличие измерительных проводов и инструкции.

Ключевые преимущества модели

• Высокая точность и стабильность выходного сигнала, характерная для оборудования Fluke.


• Интуитивное управление с минимальным количеством кнопок — не требует длительного обучения.


• Прочная конструкция, рассчитанная на интенсивную эксплуатацию в промышленных условиях.


• Компактность и малый вес для работы в труднодоступных местах.
