Калибратор петли тока Fluke 709H, 4234361

Назначение и область применения

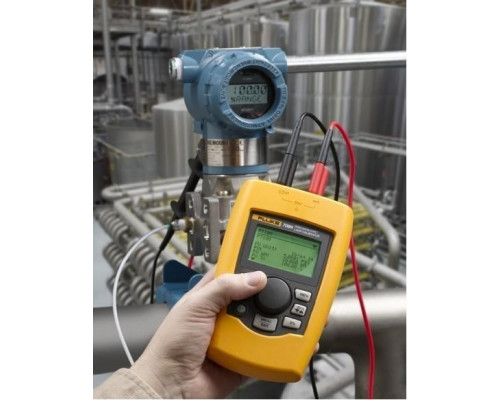

Fluke 709H — это портативный калибратор токовой петли, предназначенный для точного измерения и генерации сигналов в диапазоне миллиампер (мА). Модель ориентирована на специалистов, обслуживающих промышленное оборудование с аналоговыми интерфейсами 4–20 мА: датчики давления, температуры, уровня, расходомеры, позиционеры клапанов и исполнительные механизмы. Устройство также подходит для диагностики систем автоматизации, контроля доступа и специализированных вычислительных комплексов, где используется токовая петля.

Ключевая особенность — поддержка HART

Главное отличие Fluke 709H от базовых моделей — встроенная функция обмена данными по протоколу HART. Калибратор поддерживает универсальные и общепринятые команды HART, что позволяет не только подавать или измерять ток, но и взаимодействовать с интеллектуальными полевыми приборами: считывать идентификационные данные, конфигурацию, диагностические коды, а также выполнять базовые настройки. Это исключает необходимость носить с собой отдельный HART-коммуникатор для рутинных проверок.

Практические возможности и режимы работы

Устройство работает в нескольких режимах:

- Измерение тока (мА) — для проверки выходного сигнала датчиков или контроллеров.

- Генерация тока (мА) — для имитации сигнала датчика и проверки работы входных цепей, регистраторов, ПЛК.

- Режим с использованием встроенного подключаемого резистора — позволяет моделировать нагрузку или выполнять двухпроводное подключение без внешних компонентов, что упрощает тестирование передатчиков с питанием от токовой петли.

Простое двухпроводное подключение минимизирует количество соединений и снижает риск ошибок при монтаже.

Конструкция и удобство работы

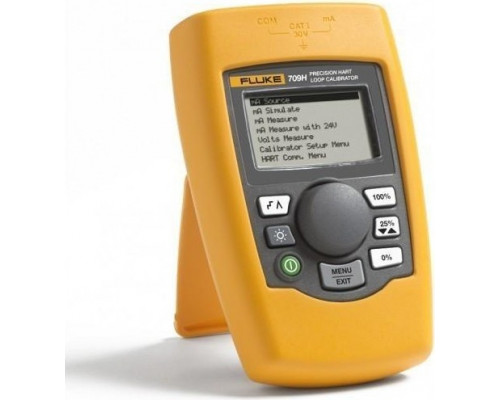

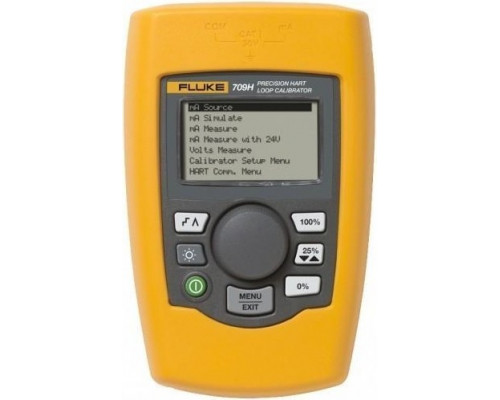

Калибратор выполнен в компактном корпусе (150×90×30 мм) и весит всего 0,3 кг — это позволяет носить его в кармане или сумке для инструмента. Питание осуществляется от шести батарей формата AAA, что обеспечивает автономность без привязки к розетке. Интерфейс калибратора спроектирован с акцентом на интуитивность: основные функции доступны без погружения в меню, что важно при работе в полевых условиях.

Условия эксплуатации и ограничения

Рабочий диапазон температур составляет от -10 до +55 °C — устройство пригодно для использования как в неотапливаемых помещениях, так и в жарких цехах. Однако при работе на нижней границе температур стоит учитывать возможное снижение емкости батарей. Важно: калибратор не предназначен для работы во взрывоопасных зонах без дополнительной сертификации — это следует учитывать при выборе для нефтегазовой или химической промышленности.

Что важно знать при выборе

Fluke 709H — это специализированный инструмент для тех, кто регулярно работает с токовыми петлями и HART-устройствами. Если поддержка HART не требуется, можно рассмотреть более простую модель без этой функции. Обратите внимание: калибратор не имеет встроенного источника питания для тестируемых приборов — он работает только как измеритель или источник сигнала. Для проверки двухпроводных датчиков потребуется внешний источник питания или использование режима с резистором. Компактные размеры и малый вес делают модель удобной для частого перемещения между объектами, но при длительной стационарной работе может потребоваться более крупный прибор с сетевым питанием.
