Суть модели: механизм для перемещения тали по монорельсу

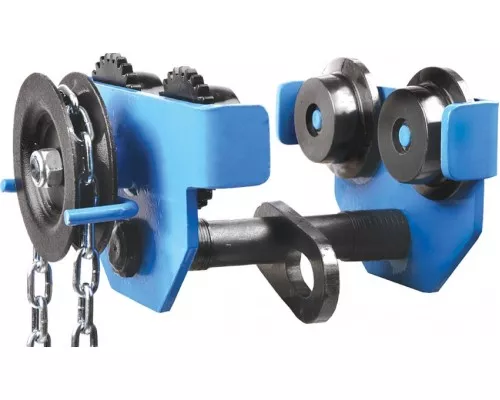

Каретка ЗУБР ЭКСПЕРТ 43093-2 — это ручной механизм, который превращает стационарную таль в мобильное подъемное устройство. Она перемещает грузовую таль вдоль балки, что критически важно для организации работ в мастерской, на складе или производственном участке. Модель рассчитана на профессиональное использование в условиях, где важна надежность, автономность от электросети и простота управления.
Конструкция и принцип работы
Устройство приводится в движение вручную, с помощью тяговой цепи. Оператор тянет за цепь, усилие через систему шестерен передается на ходовые колеса, и каретка плавно катится по нижнему полке двутавровой балки. Отсутствие электропривода делает механизм независимым от источников питания, пригодным для работы в цехах без электрификации или на открытых площадках. Передаточное число подобрано так, что для перемещения даже максимального груза в 2 тонны требуется относительно небольшое физическое усилие.
Ключевые параметры и их практическое значение
Грузоподъемность в 2 тонны определяет сферу применения каретки. Она подходит для перемещения станков, тяжелых металлоконструкций, двигателей, крупногабаритных заготовок. Это уровень серьезных ремонтных мастерских, небольших производств или складских терминалов.
Длина цепи в 3 метра — это рабочий радиус оператора. Цепь достаточно длинная, чтобы управлять кареткой, стоя на полу, с комфортного и безопасного расстояния от перемещаемого груза. Это обеспечивает хороший обзор и контроль над процессом.
Диапазон ширины балки от 80 до 168 мм — ключевой параметр совместимости. Каретка может быть установлена на стандартные двутавровые балки (например, №10, 12, 14, 16 по ГОСТ). Перед монтажом необходимо точно измерить ширину нижнего полка вашей балки-подвеса, чтобы убедиться, что она попадает в этот диапазон. Конструкция ходовой части регулируется под указанную ширину.
Надежность и безопасность в деталях
Основные компоненты, включая раму, шестерни и колеса, изготовлены из углеродистой стали, что гарантирует высокую прочность и устойчивость к ударным нагрузкам. Грузовая цепь прошла закалку для повышенной износостойкости.
Особого внимания заслуживает тормозной механизм на основе фрикционных дисков. Он выполняет несколько функций: надежно фиксирует каретку в выбранном положении на балке после прекращения движения, предотвращает самопроизвольный откат под нагрузкой и обеспечивает плавное, контролируемое торможение. Это критически важный элемент для безопасной работы с тяжелыми грузами.
Ограничения и особенности эксплуатации
Важно понимать, что это именно каретка — механизм передвижения. Сама грузоподъемная таль (лебедка) в комплект не входит. Модель 43093-2 предназначена для совместной работы с талями соответствующей грузоподъемности, которые крепятся к ее крюку.
Устройство предназначено для перемещения по прямолинейным участкам балки. Для организации поворотов или сложных траекторий требуются дополнительные элементы: угловые соединения, стреловые отводы или специальные рельсовые пути, которые данная модель не включает.
Монтаж и обслуживание должны проводиться в соответствии с инструкцией. Необходимо регулярно проверять состояние цепи, смазывать трущиеся узлы и контролировать работу тормоза. Вес изделия в 17.5 кг указывает на его массивность и требует внимания при первоначальной установке на балку.
Сфера применения
Данная каретка оптимальна для оснащения:
- Производственных и ремонтных цехов предприятий.
- Автосервисов и мастерских по ремонту спецтехники.
- Складских комплексов для работы с тяжелыми штучными грузами.
- Строительных объектов (для монтажных работ внутри помещений).
- Кузнечных и металлообрабатывающих мастерских.
Она является связующим звеном между стационарной балковой конструкцией и талью, создавая гибкую и эффективную систему для вертикального и горизонтального перемещения грузов.
Характеристики
Габариты и вес
