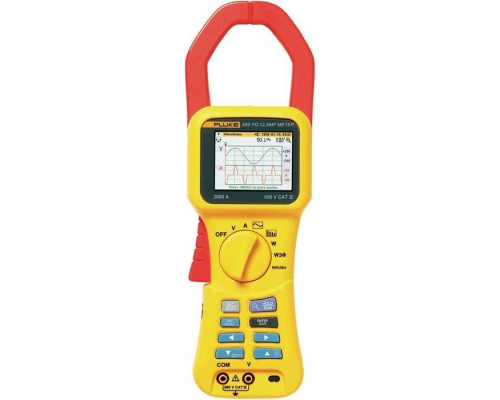

Клещи для измерения качества электроэнергии Fluke 345

Универсальный анализатор качества электроэнергии с токовыми клещами

Fluke 345 — это комбинированный прибор, объединяющий функции токоизмерительных клещей, анализатора мощности и регистратора качества электроэнергии. Устройство предназначено для профессиональной диагностики электрических сетей и оборудования, работающего с нелинейными нагрузками. Благодаря встроенным клещам на эффекте Холла, прибор позволяет измерять как переменный, так и постоянный ток без разрыва цепи, что критично при работе с источниками бесперебойного питания (ИБП), частотными приводами и системами постоянного тока.

Ключевые возможности и практическое применение

Модель ориентирована на задачи, где требуется комплексный анализ параметров сети. Основные сценарии использования:

• Диагностика силовых цепей: Измерение напряжения до 825 В (постоянного и переменного) и тока до 1400 А переменного или 2000 А постоянного. Это позволяет проверять вводные щиты, мощные двигатели и трансформаторы.


• Анализ гармоник: Встроенный анализатор спектра гармоник на цветном дисплее помогает выявить искажения формы сигнала, которые вызывают перегрев нейтралей, сбои в работе электроники и ложные срабатывания защит. Диапазон измерения частоты от 20 Гц до 1 кГц охватывает основные гармонические составляющие.


• Регистрация пусковых токов: Прибор способен захватывать кратковременные броски тока, которые провоцируют отключения автоматических выключателей при запуске оборудования. Это полезно при наладке компрессоров, насосов и конвейеров.


• Проверка систем постоянного тока: Возможность измерять постоянный ток до 2000 А делает Fluke 345 незаменимым для обслуживания аккумуляторных батарей, зарядных устройств и систем электропитания телекоммуникационного оборудования.


• Нагрузочные испытания: С помощью прибора можно оценить реальную загрузку сети перед подключением новых потребителей и выявить слабые места в распределительной системе.

Сильные стороны и особенности конструкции

Fluke 345 отличается высокой помехоустойчивостью благодаря встроенному фильтру низких частот, который подавляет высокочастотные шумы от импульсных блоков питания и преобразователей частоты. Это обеспечивает стабильные показания в условиях сильных электромагнитных помех, характерных для промышленных объектов.

Встроенная память позволяет вести длительную регистрацию параметров качества электроэнергии (например, провалов напряжения, всплесков, гармоник). Записанные данные можно анализировать на компьютере с помощью прилагаемого ПО Power Log для построения графиков и формирования отчетов. Это особенно важно для выявления нерегулярных сбоев, которые сложно зафиксировать при разовом измерении.

Прибор имеет компактные размеры (300 x 98 x 52 мм) и вес 0,82 кг, что удобно для работы в распределительных щитах и стесненных условиях. Яркий цветной дисплей обеспечивает читаемость при любом освещении.

Ограничения и нюансы эксплуатации

При выборе стоит учитывать, что максимальный измеряемый переменный ток ограничен 1400 А, а постоянный — 2000 А. Для цепей с более высокими токами потребуется использовать внешние токовые трансформаторы. Диапазон измерения частоты до 1 кГц достаточен для анализа 50/60 Гц сетей и их гармоник до 20-го порядка, но не подходит для высокочастотных сигналов (например, в радиотехнике).

Прибор предназначен для работы с однофазными и трехфазными системами, но для полноценного анализа трехфазных цепей может потребоваться дополнительное оборудование (например, адаптеры для одновременного измерения по трем фазам — в базовую комплектацию не входят). Измерительные щупы, провода и зажимы-крокодилы в комплекте рассчитаны на стандартные разъемы и безопасное подключение.

Комплектация и готовность к работе

В базовый набор входит все необходимое для начала измерений: измерительные щупы, провода, зажимы-крокодилы, сетевой адаптер, кабель USB для связи с ПК, мягкий футляр для переноски и программное обеспечение Power Log. Дополнительно приобретать аксессуары не требуется, если не нужны специализированные адаптеры для конкретных задач.

Fluke 345 — это инструмент для профессиональных электриков, инженеров по эксплуатации и сервисных специалистов, которым требуется точная диагностика качества электроэнергии, измерение постоянного тока и регистрация параметров в условиях промышленных помех.
