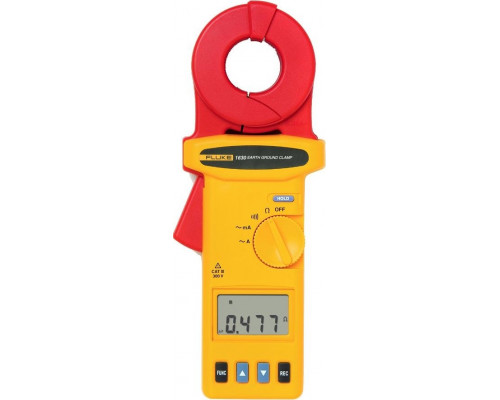

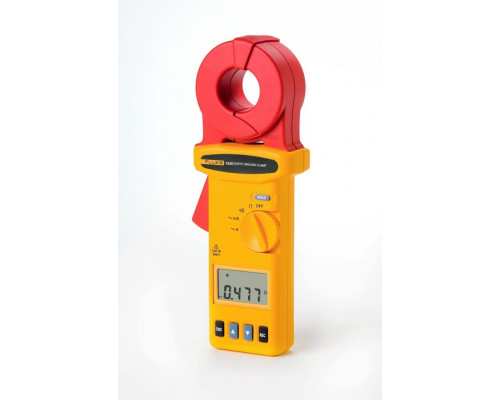

Клещи для измерения сопротивления заземления Fluke 1630 (2729698)

Назначение и принцип работы

Fluke 1630 — это специализированные токоизмерительные клещи, предназначенные для бесконтактного измерения сопротивления заземления и токов утечки. В отличие от традиционных мегаомметров, этот прибор использует безэлектродный метод, что позволяет выполнять замеры без отключения заземляющих проводников и без использования дополнительных вспомогательных электродов. Это особенно ценно при проверке уже смонтированных систем, где доступ к заземлителям затруднён или требуется оперативный контроль.

Устройство работает по принципу измерения падения напряжения под действием тока, наводимого в замкнутом контуре. Для корректного измерения необходимо, чтобы проверяемый заземлитель был частью замкнутой цепи (например, многократное заземление опор ЛЭП или система молниезащиты здания). Прибор не подходит для измерения сопротивления одиночного заземлителя без образования контура.

Ключевые возможности и практические сценарии

Fluke 1630 решает три основные задачи, с которыми сталкиваются специалисты по эксплуатации электроустановок и молниезащиты:

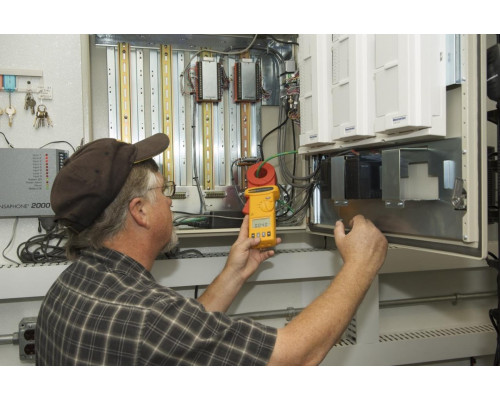

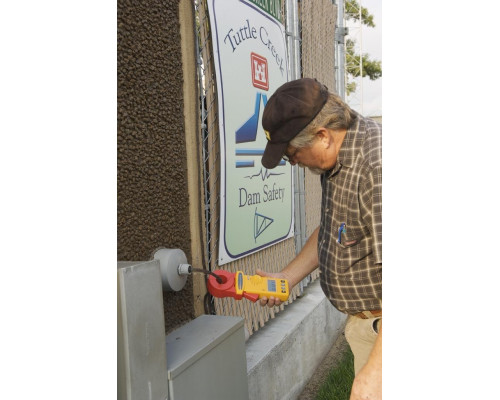

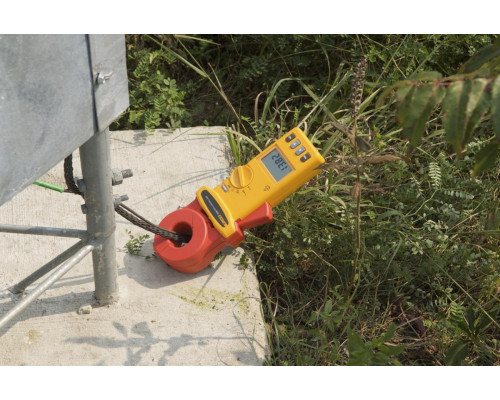

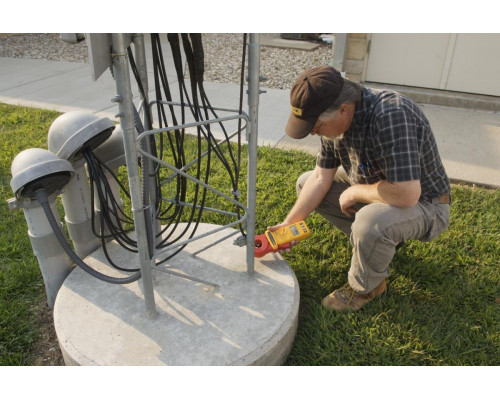

• Проверка контуров заземления и молниезащиты. Прибор измеряет сопротивление в диапазоне от 0,025 Ом до 1500 Ом. Этого достаточно для оценки соответствия нормам (обычно до 10 Ом для рабочих заземлений и до 30 Ом для молниезащиты). Измерение выполняется простым охватом проводника или шины клещами.


• Поиск неисправностей и обрывов. Встроенная звуковая сигнализация HI/LO позволяет быстро оценить состояние цепи без постоянного контроля дисплея. Если сопротивление превышает заданный порог (например, 30 Ом), прибор подаёт звуковой сигнал, указывая на проблемный участок — обрыв в шине, плохой контакт в разъёме или коррозию соединения.


• Измерение токов утечки на землю. Прибор способен измерять истинное среднеквадратическое значение (True RMS) переменного тока в диапазоне от 0,2 мА до 30 А. Это позволяет выявлять утечки в обход заземляющих проводников, диагностировать повреждения изоляции кабелей и оценивать качество изоляции без отключения оборудования.

Особенности эксплуатации и ограничения

Прибор работает от батареи типа «Крона» 9 В, что обеспечивает автономность в полевых условиях. Диапазон рабочих температур от -20 °C до +50 °C позволяет использовать его в большинстве климатических зон, включая зимние работы на открытом воздухе. Габариты (257×100×47 мм) и вес 0,64 кг делают устройство компактным и удобным для длительного ношения на поясе или в футляре.

Важное ограничение: Fluke 1630 не предназначен для измерения сопротивления изоляции (мегаомметром) — он измеряет именно сопротивление заземляющих контуров и токи утечки. Также следует учитывать, что для корректного замера сопротивления необходим замкнутый контур заземления — прибор не сможет измерить сопротивление одиночного заземлителя, если он не включён в петлю.

Функция фиксации показаний (HOLD) позволяет зафиксировать результат на дисплее, что удобно при работе в неудобных позах или в условиях плохой освещённости. Защита от перегрузки до 200 А обеспечивает безопасность при случайном касании токоведущих частей.

Комплектация и готовность к работе

В комплект поставки входят: клещи Fluke 1630, футляр для переноски и хранения, контур для измерения сопротивления (калибровочная петля) и батарея 9 В. Контур предназначен для проверки работоспособности прибора перед началом измерений — он создаёт эталонное сопротивление, которое прибор должен корректно измерить. Батарея устанавливается пользователем, что позволяет сразу приступить к работе.

При выборе стоит обратить внимание, что прибор не имеет встроенной памяти для хранения результатов измерений (функция памяти, упомянутая в некоторых источниках, относится к фиксации показаний на дисплее, а не к автоматической записи). Для документирования результатов потребуется ручная запись или использование внешнего регистратора.
